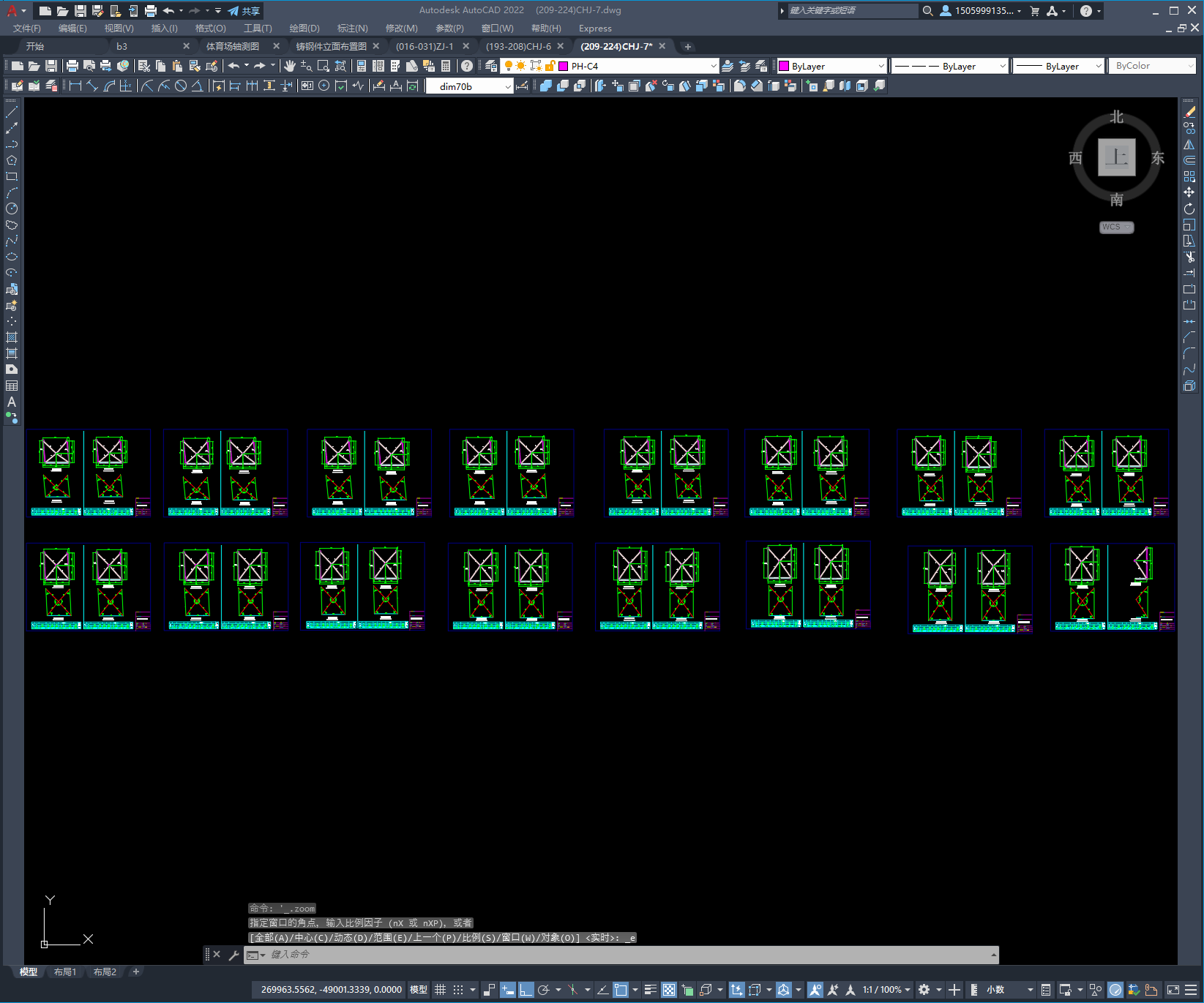

济南某体育场钢结构深化图纸
图纸描述
本次设计为：济南某体育场钢结构深化图纸 建筑地点：济南市 建筑性质：大型体育建筑 结构概况：上部钢结构分为东西两片独立的钢结构罩棚，呈弧形。单片罩棚最宽约70米，南北最长处约330米，最高点高度为：53.32米。最大悬挑长度为：53.2米，悬臂根部高度7米，最小悬臂长度约28米，悬臂根部高度5米，悬臂端部高度1.5米。 结构型式：折板型空间悬挑结构 杆件截面：圆钢管 节点类型：铸钢结点、相贯焊接节点 节点加强：加厚或设加劲板，连接采用套管加焊增强 支承型式：钢结构罩棚外支座：通过外包砼的钢结构圆管组合三角支撑支承于下部型钢砼柱上 内支座：支承于下部钢管砼
下载需要255金币
立即下载 收藏
图纸信息
作者
小火花
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  001-015绘制详图.dwg | 126.07K |
| 2 | 016-031ZJ-1.dwg | 1.66M |
| 3 | 032-047ZJ-2.DWG | 1.98M |
| 4 | 048-063ZHJ-1-16.dwg | 4.66M |
| 5 | 064-079ZHJ-17-32.dwg | 4.88M |
| 6 | 080-089LHJ-1-10.dwg | 1.23M |
| 7 | 090-099LHJ-11-20.dwg | 1.19M |
| 8 | 100-112LHJ-21-33.dwg | 1.49M |
| 9 | 113-128CHJ-1.dwg | 693.97K |
| 10 | 129-144CHJ-2.dwg | 634.76K |
| 11 | 145-160CHJ-3.dwg | 703.75K |
| 12 | 161-176CHJ-4.dwg | 671.46K |
| 13 | 177-192CHJ-5.dwg | 651.82K |
| 14 | 193-208CHJ-6.dwg | 612.03K |
| 15 | 209-224CHJ-7.dwg | 473.08K |
| 16 | 225-240CHJ-8.dwg | 554.91K |
| 17 | 241钢棒详图.dwg | 133.32K |
| 18 | 242-273ZGJ-Z-1详图.dwg | 2.21M |
| 19 | 274-284ZGJ-L-1.dwg | 769.13K |
| 20 | 285-316ZGJ-L-2.dwg | 5.52M |
| 21 | 317-348ZGJ-L-3.dwg | 4.33M |
| 22 | 349-351马道节点.dwg | 211.31K |
| 23 | 352典型钢管对接节点图.dwg | 116.23K |
| 24 | b1.dwg | 2.85M |
| 25 | b2.dwg | 868.18K |
| 26 | b3.dwg | 808.95K |
| 27 | b4.dwg | 759.48K |
| 28 | b5.dwg | 58.71K |
| 29 | b6.dwg | 757.59K |
| 30 | b7.dwg | 143.98K |
| 31 | 体育场侧视图.dwg | 7.60M |
| 32 | 体育场轴测图.dwg | 12.76M |
| 33 | 檩托节点.dwg | 57.26K |
| 34 | 济南奥体图框.dwg | 26.80K |
| 35 | 深化设计总说明.dwg | 3.41M |
| 36 | 焊缝.dwg | 126.75K |
| 37 | 铸钢件立面布置图.dwg | 2.19M |
| 38 | 马道节点.dwg | 211.15K |
