系统压力：27MPa 系统流量：60L/min 铲斗油缸最大受力：200KN 整机重量：25T 回转平台转速13.2r/min，流量：30L/min

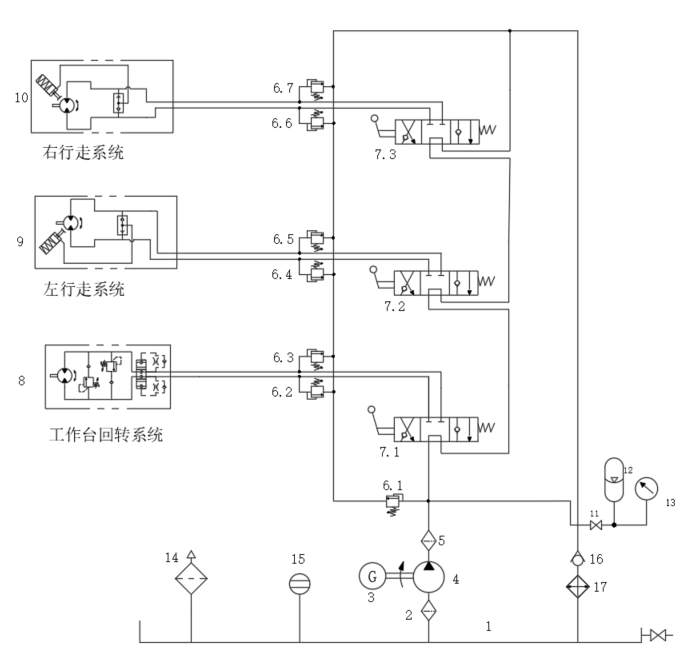

斗容1m³履带式反铲单斗液压挖掘机的液压系统
图纸描述
系统压力：27MPa 系统流量：60L/min 铲斗油缸最大受力：200KN 整机重量：25T 回转平台转速13.2r/min，流量：30L/min
下载需要220金币
立即下载 收藏
图纸信息
作者
电焊王
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

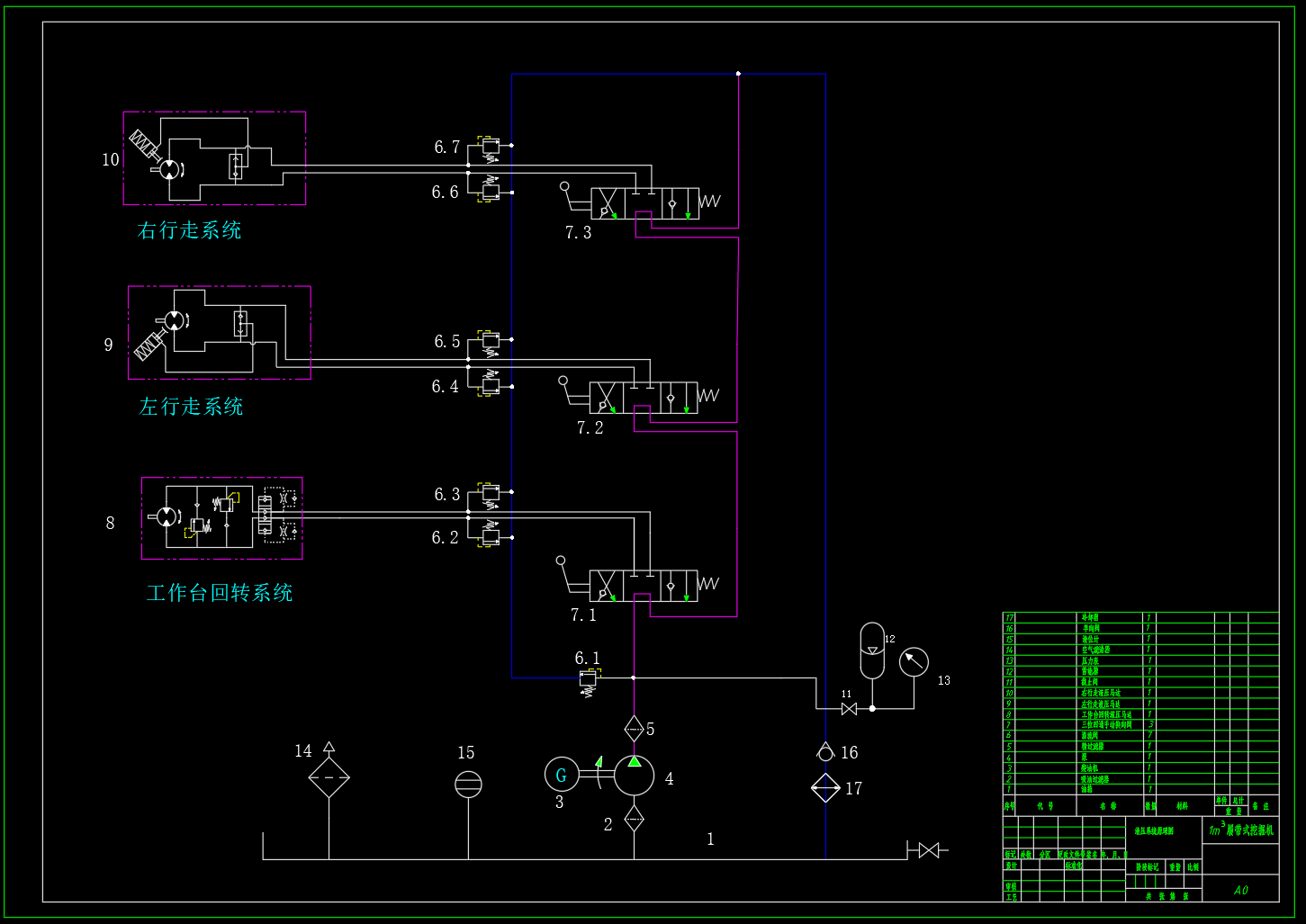

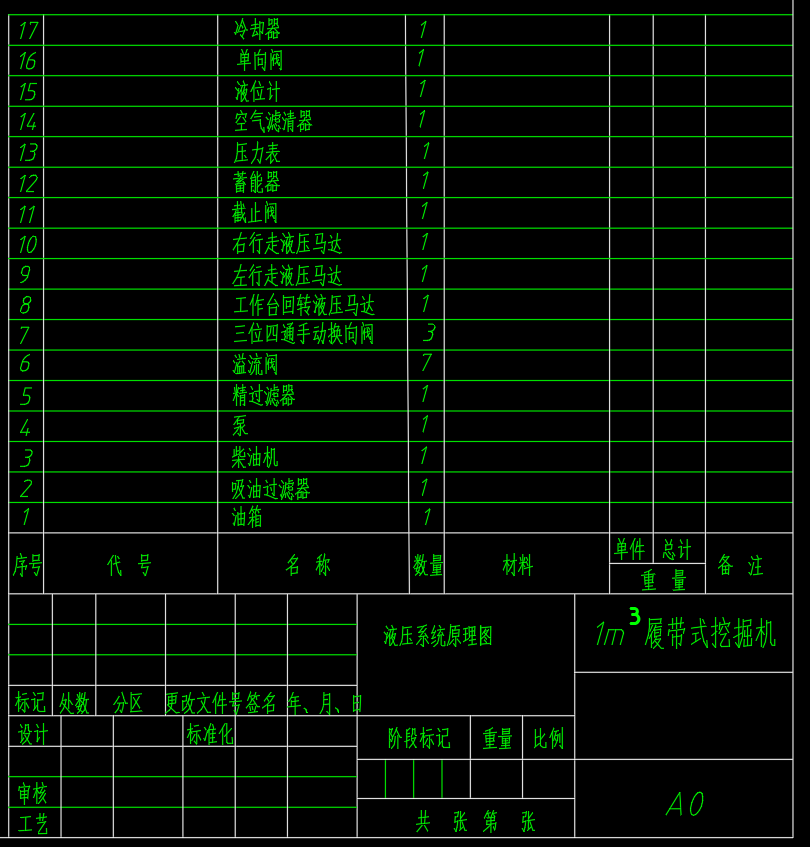

| 1 |  1m³履带式反铲单斗液压挖掘机液压系统原理图-A3.dwg | 151.80K |

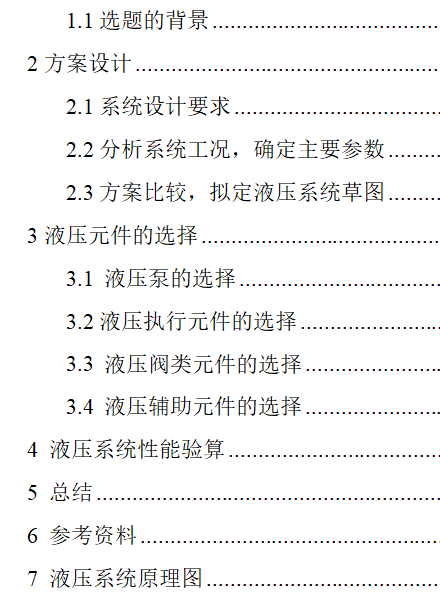

| 2 |  1m³履带式反铲单斗液压挖掘机液压系统课程设计说明书.doc | 1.34M |
