CA-10型汽油机三拐曲轴的车曲轴三个拐径及拐径两个侧面夹具的设计及机械加工工艺装备含4张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小5.23M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
CA-10型汽油机三拐曲轴的车曲轴三个拐径及拐径两个侧面夹具的设计及机械加工工艺装备含4张CAD图
图纸描述
CA-10型汽油机三拐曲轴的车曲轴三个拐径及拐径两个侧面夹具的设计及机械加工工艺装备含4张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小5.23M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202857
已分享: 份作品

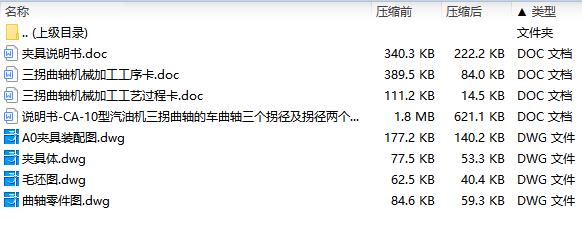

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

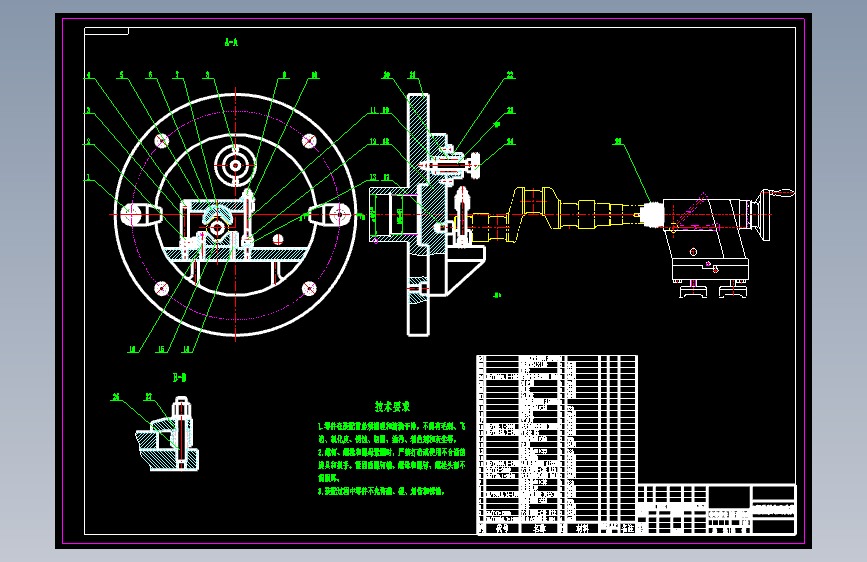

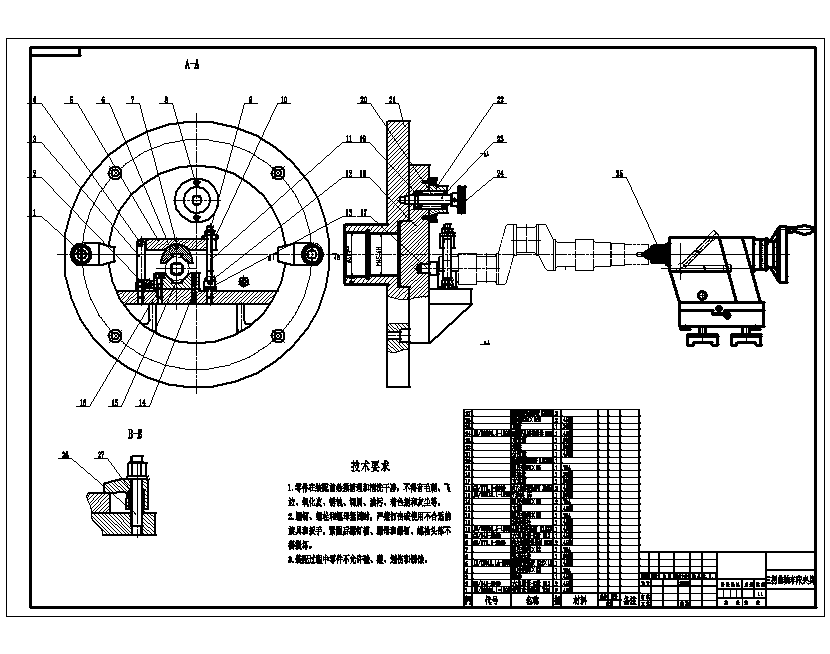

| 1 |  A0夹具装配图.dwg | 177.16K |

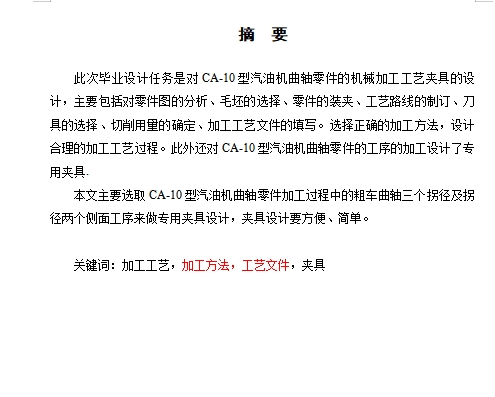

| 2 |  X30简介-CA-10型汽油机三拐曲轴的车曲轴三个拐径及拐径两个侧面夹具的设计及机械加工工艺装备含4张CAD图.pdf | 2.31M |

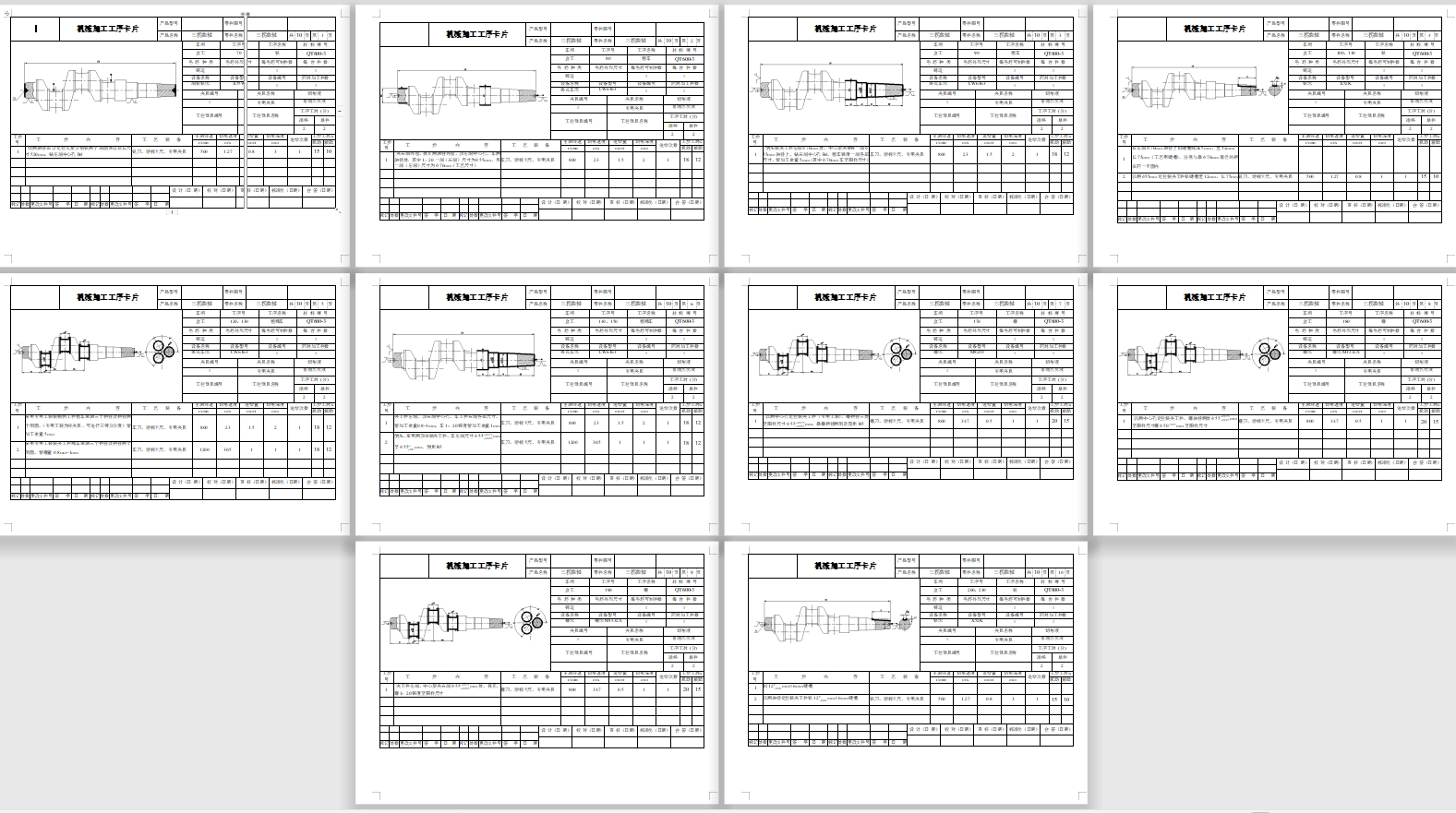

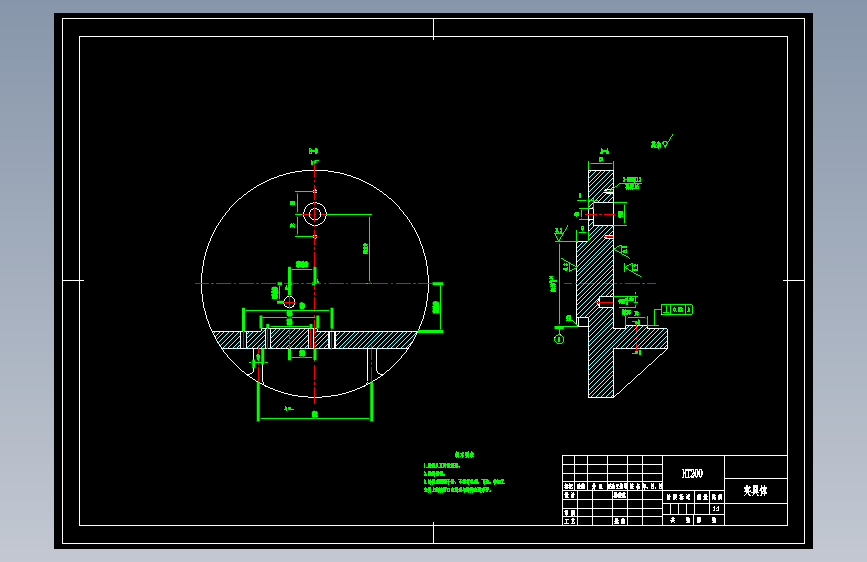

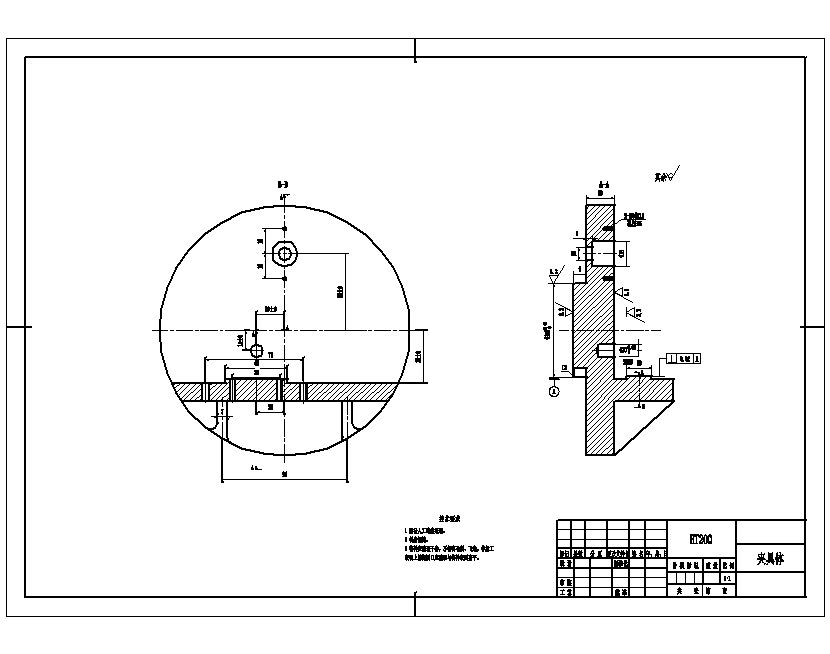

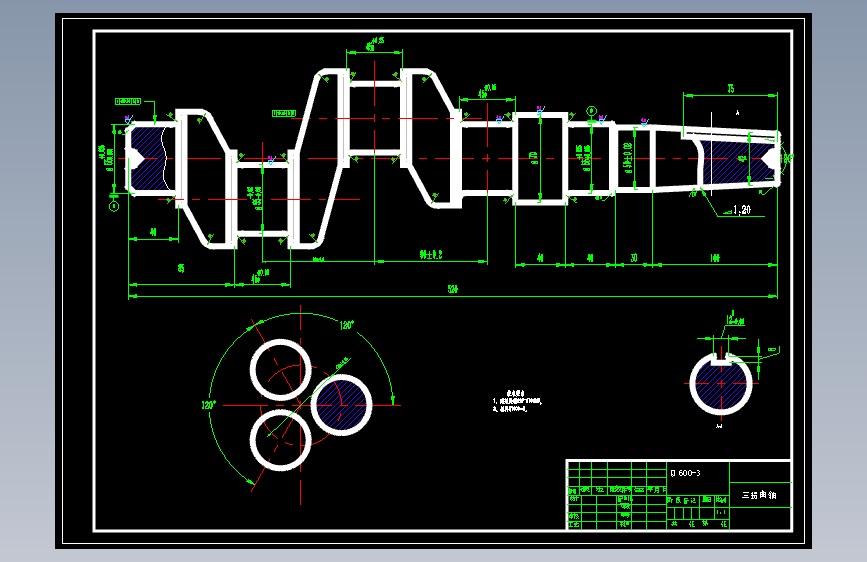

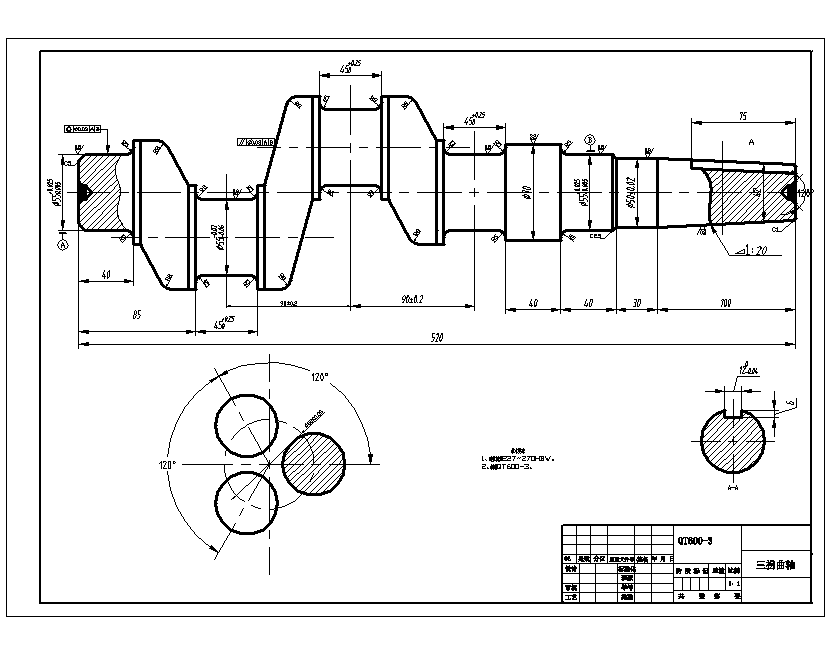

| 3 |  三拐曲轴机械加工工序卡.doc | 389.50K |
| 4 | 三拐曲轴机械加工工艺过程卡.doc | 111.20K |
| 5 | 夹具体.dwg | 77.51K |
| 6 | 夹具说明书.doc | 340.31K |
| 7 | 曲轴零件图.dwg | 84.62K |

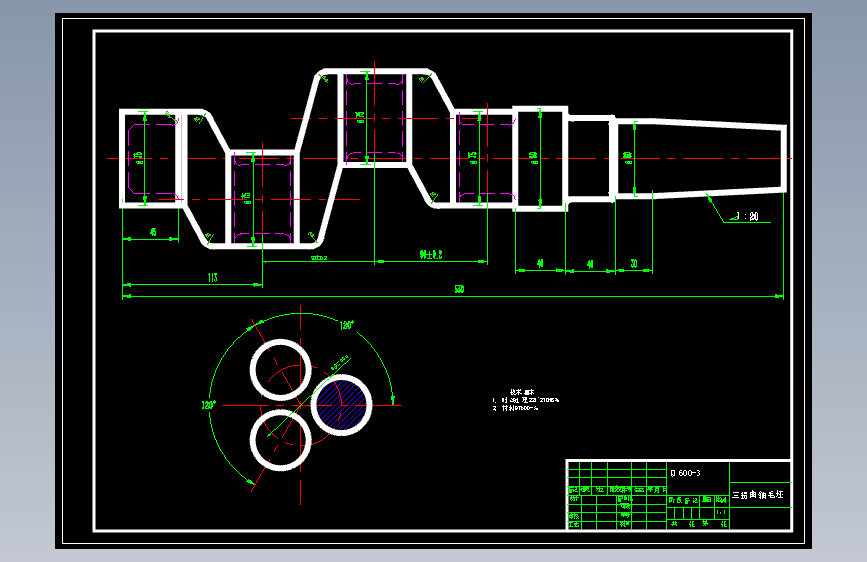

| 8 | 毛坯图.dwg | 62.47K |

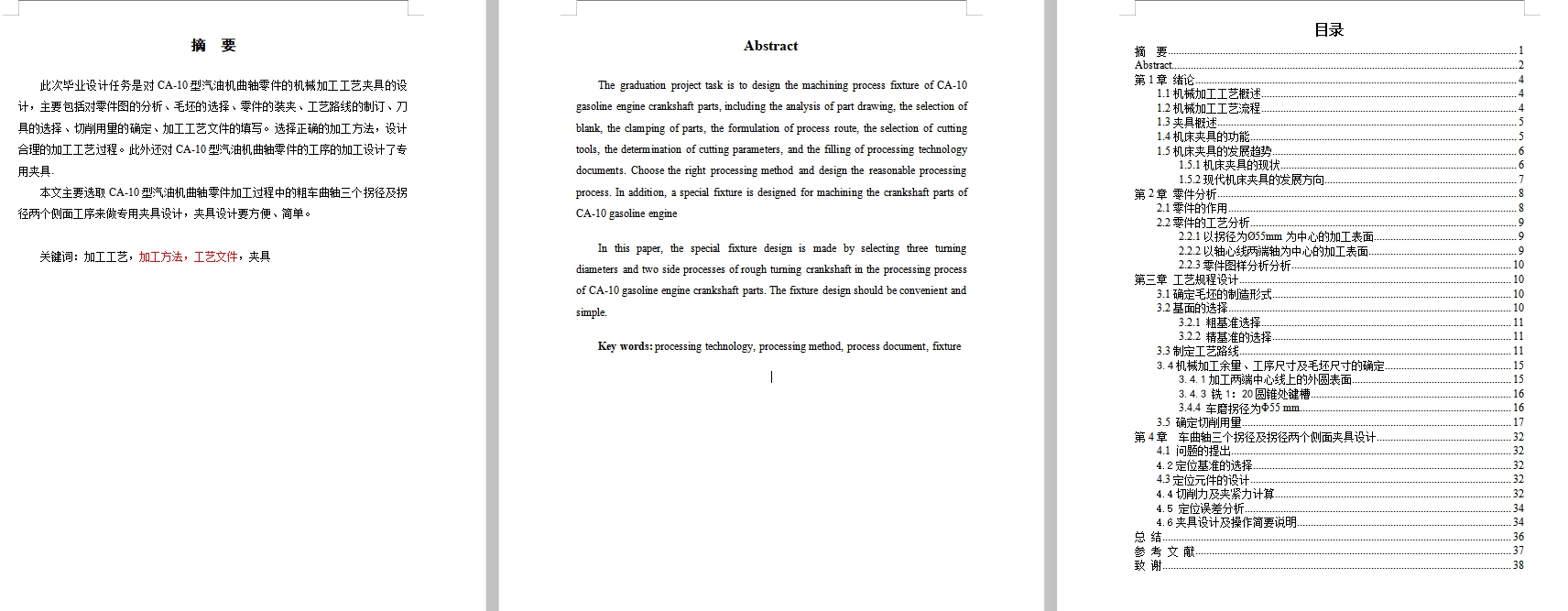

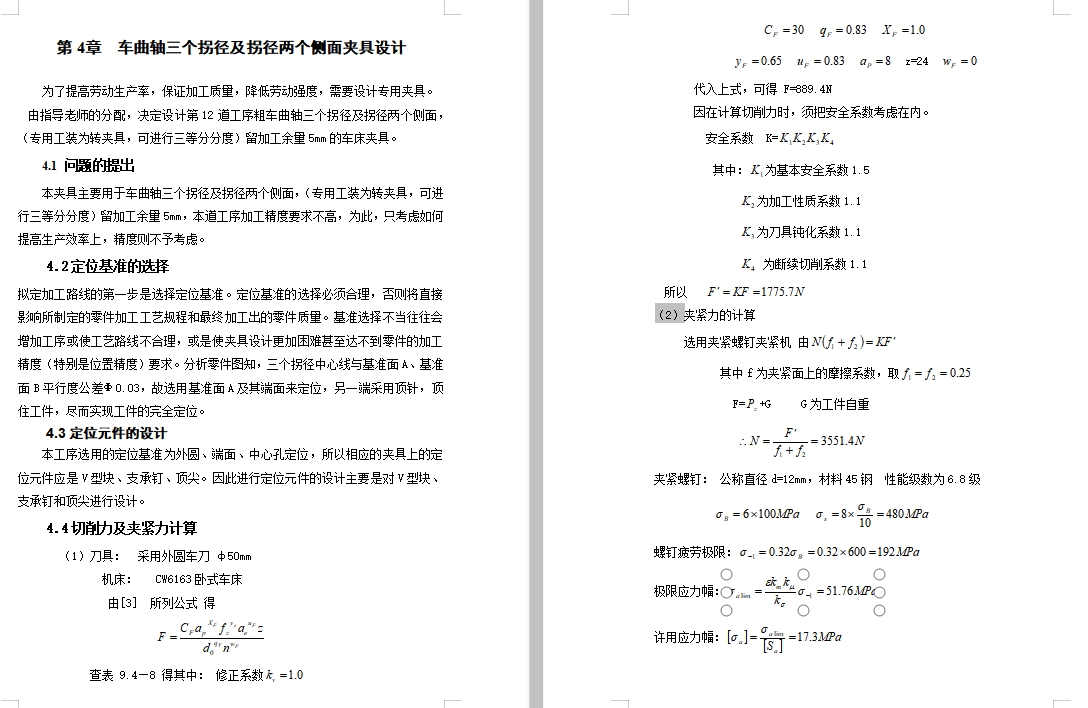

| 9 | 说明书-CA-10型汽油机三拐曲轴的车曲轴三个拐径及拐径两个侧面夹具的设计及机械加工工艺装备.doc | 1.81M |
