I倒档拨叉、I倒挡拨叉的铣叉头内侧两端面、铣开档40B12夹具设计-装备含非标6张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小3.02M,图纸格式为pdf,prt,dwg,图纸软件为UG NX,可供设计参考。
I倒档拨叉、I倒挡拨叉的铣叉头内侧两端面、铣开档40B12夹具设计-装备含非标6张CAD图
图纸描述
I倒档拨叉、I倒挡拨叉的铣叉头内侧两端面、铣开档40B12夹具设计-装备含非标6张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小3.02M,图纸格式为pdf,prt,dwg,图纸软件为UG NX,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202781
已分享: 份作品
文件列表

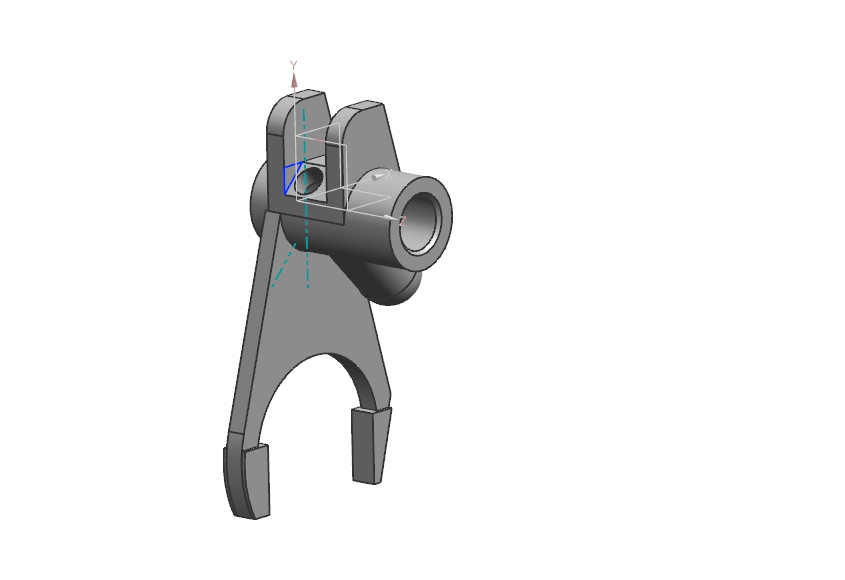

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C30简介-I倒档拨叉、I倒挡拨叉的铣叉头内侧两端面、铣开档40B12夹具设计-装备含非标6张CAD图.pdf | 810.76K |
| 2 |  gongjiantu.prt | 336.50K |
| 3 |  I倒挡拨叉毛坯图.dwg | 92.81K |
| 4 | I倒挡拨叉零件图.dwg | 102.44K |
| 5 |  任务书.doc | 822.50K |

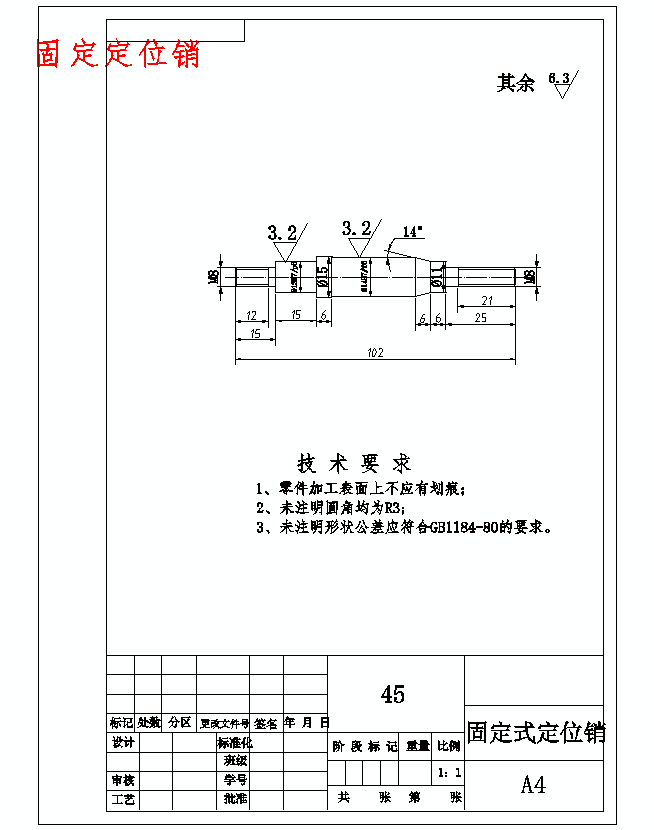

| 6 | 固定定位销.dwg | 63.14K |
| 7 | 图纸汇总-立式.dwg | 284.44K |
| 8 | 夹具体.dwg | 103.50K |

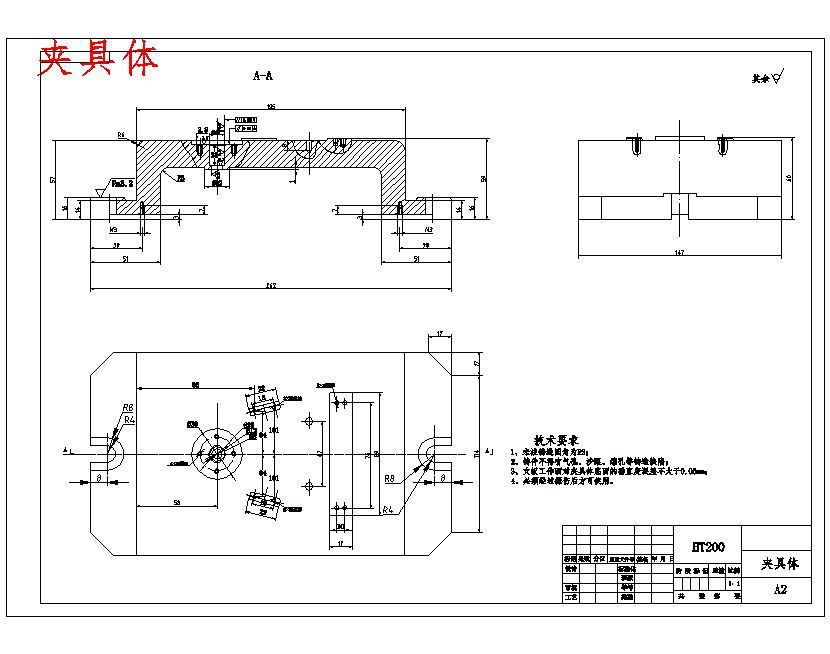

| 9 | 夹具装配图.dwg | 116.19K |

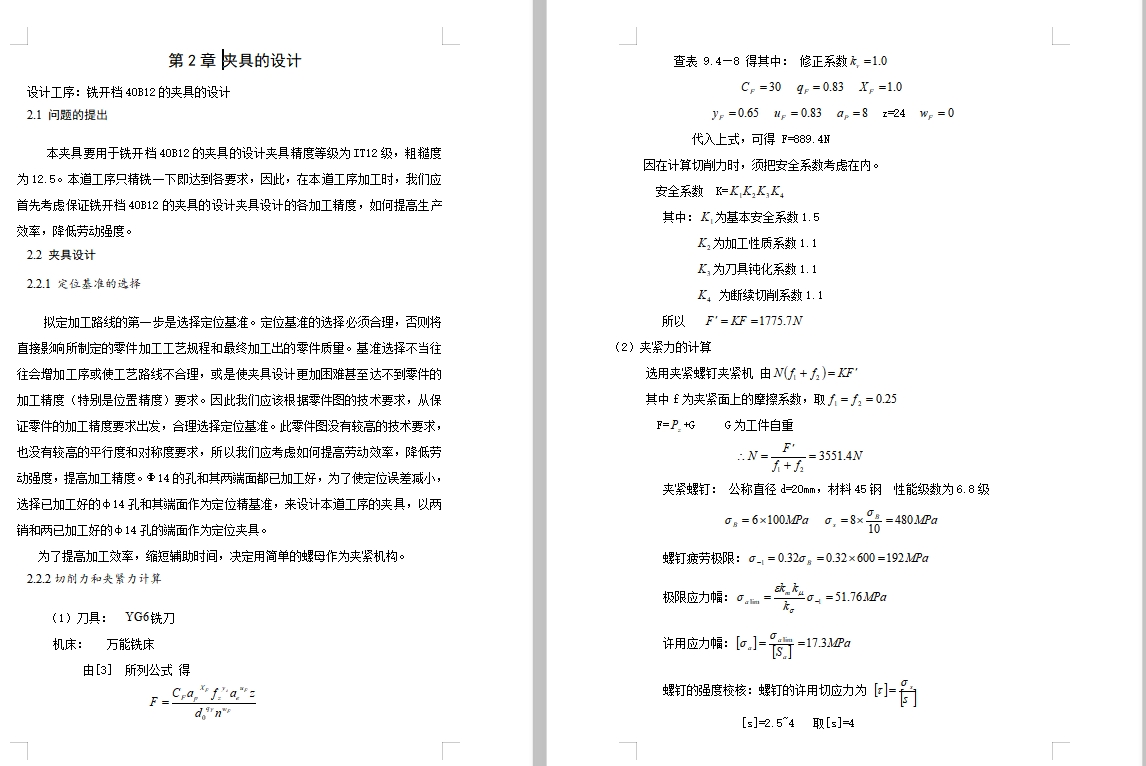

| 10 | 夹具设计部分.doc | 74.56K |

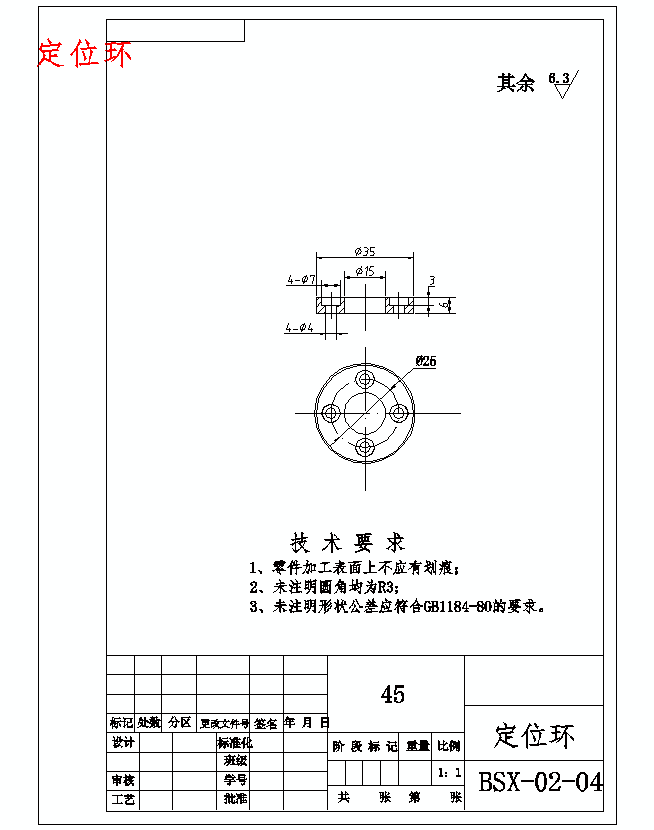

| 11 | 定位环.dwg | 60.26K |

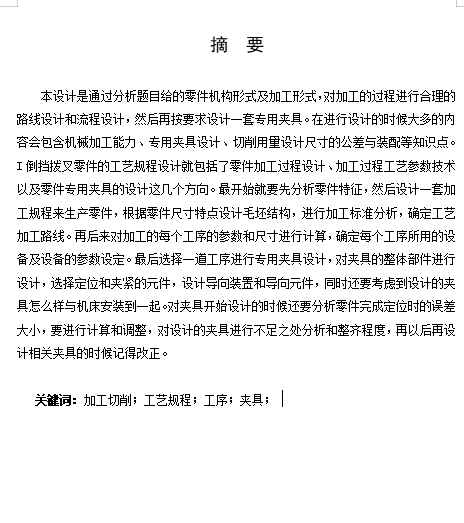

| 12 | 说明书-I倒档拨叉、I倒挡拨叉的夹具设计.doc | 74.56K |

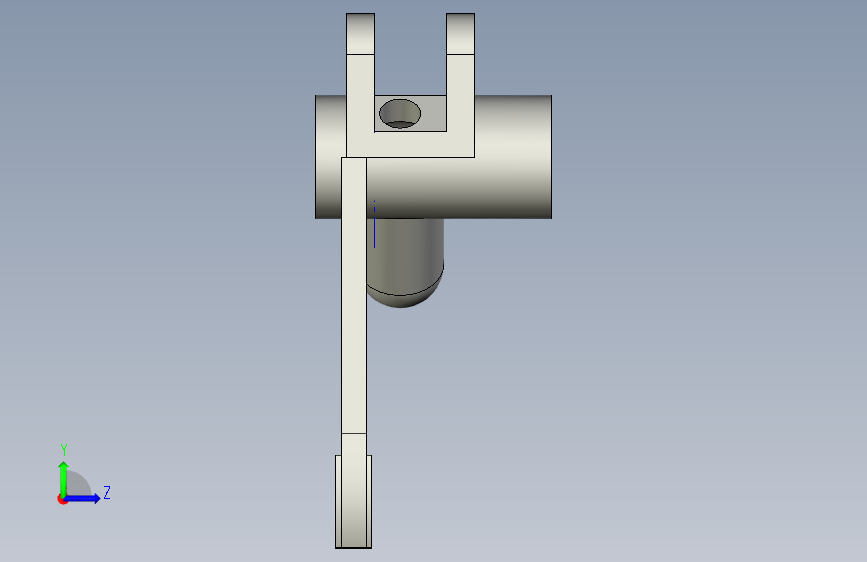

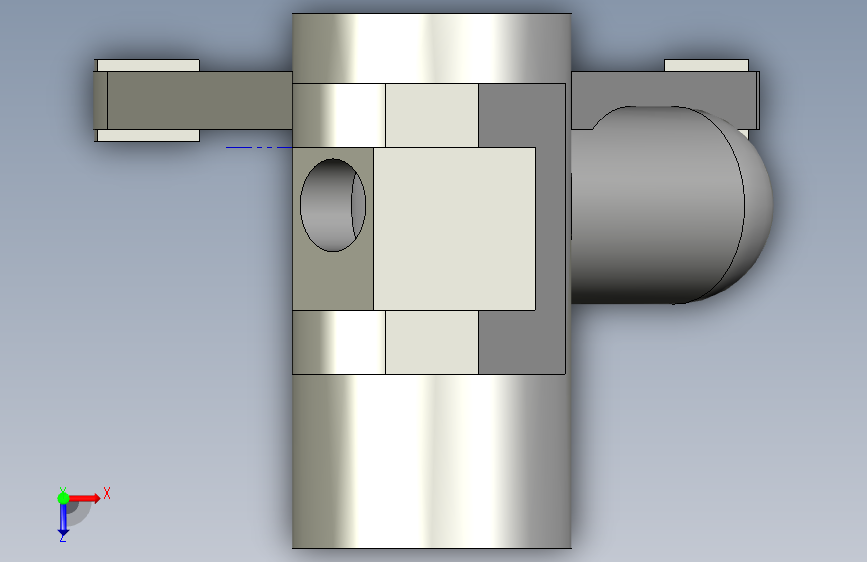

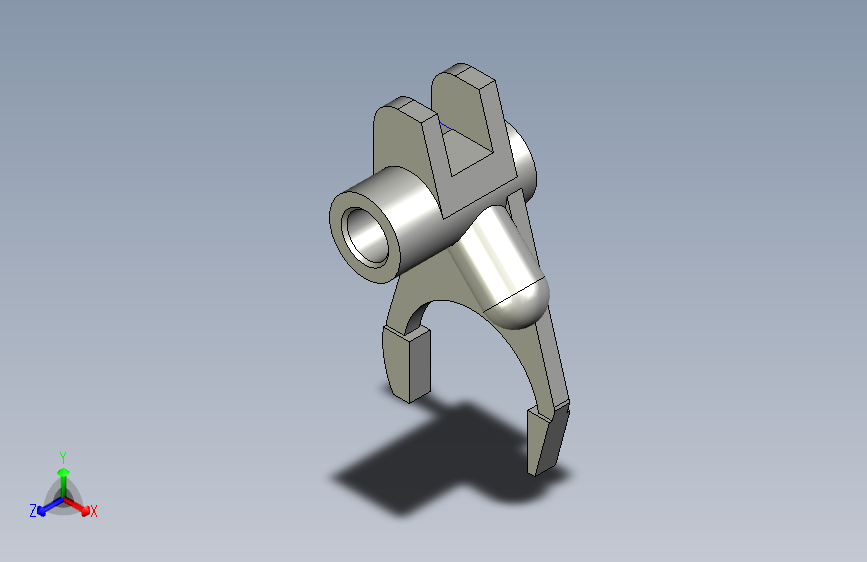

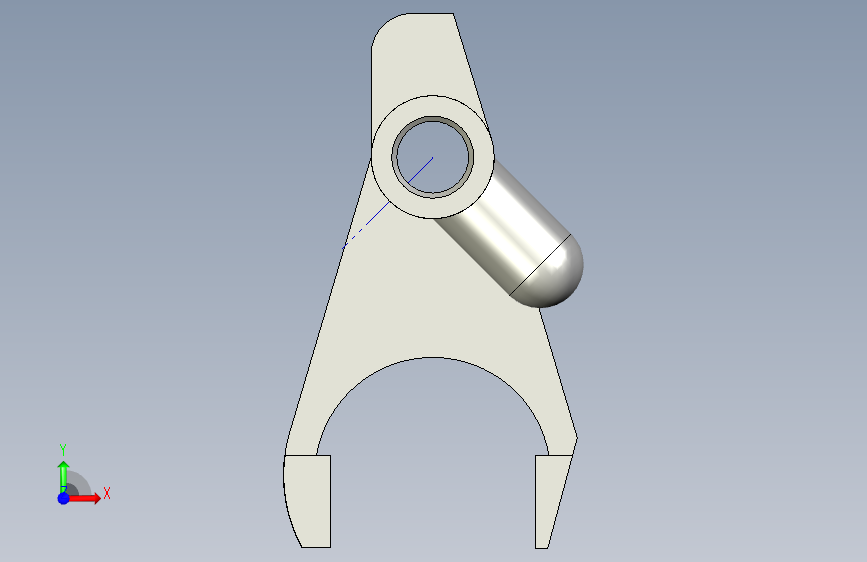

| 13 | 倒档拔叉零件.dwg | 134.70K |
| 14 | 倒档拔叉零件的工艺规程设计.doc | 314.19K |
| 15 | 固定式定位销.dwg | 65.11K |
| 16 | 图纸汇总-卧式.dwg | 263.34K |
| 17 | 夹具体.dwg | 101.56K |
| 18 | 夹具装配图.dwg | 124.88K |
| 19 | 工艺过程卡.doc | 68.50K |
| 20 | 设计说明书.doc | 314.20K |
