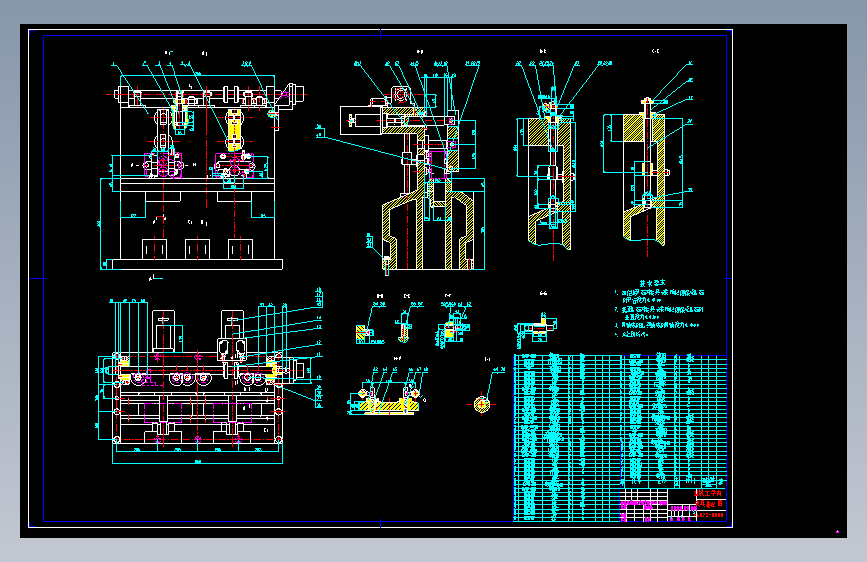

半精镗精镗气缸盖导管孔组合机床夹具设计图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小2.62M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
半精镗精镗气缸盖导管孔组合机床夹具设计
图纸描述
半精镗精镗气缸盖导管孔组合机床夹具设计图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小2.62M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要220金币
立即下载 收藏
图纸信息
作者
梦想编织者
已分享: 份作品

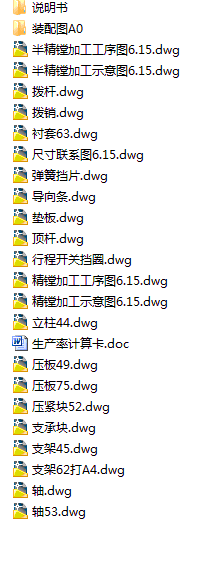

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

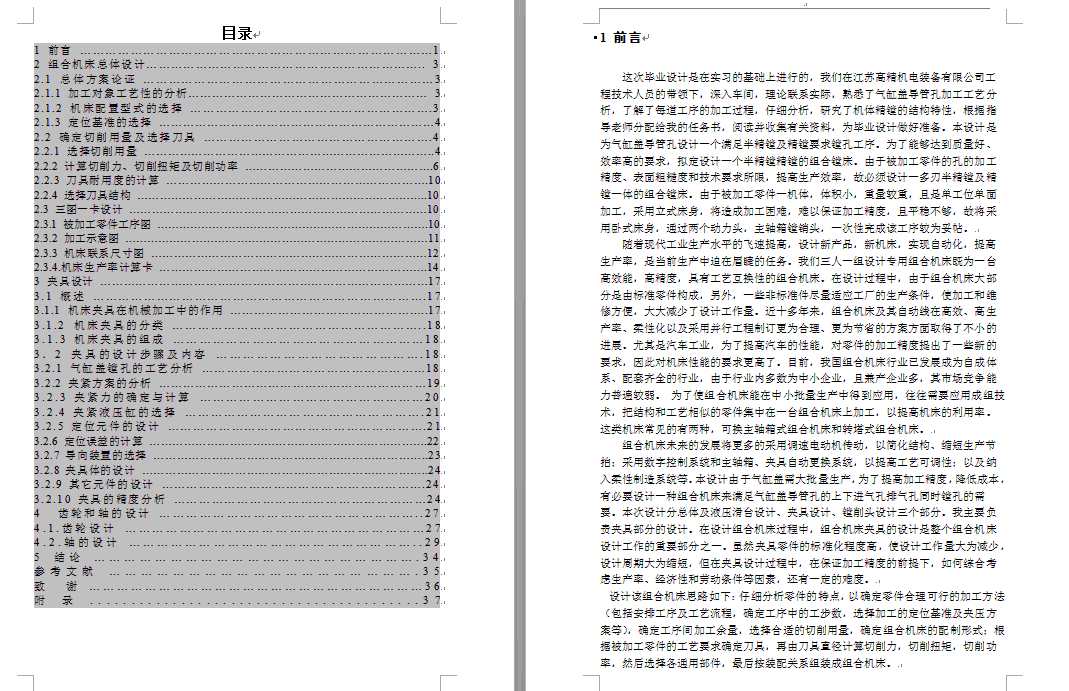

| 1 |  （00主要图纸预览.doc | 201.50K |

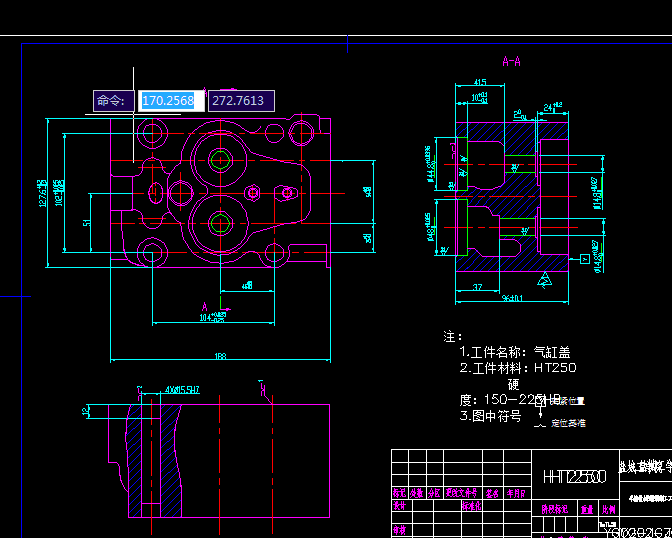

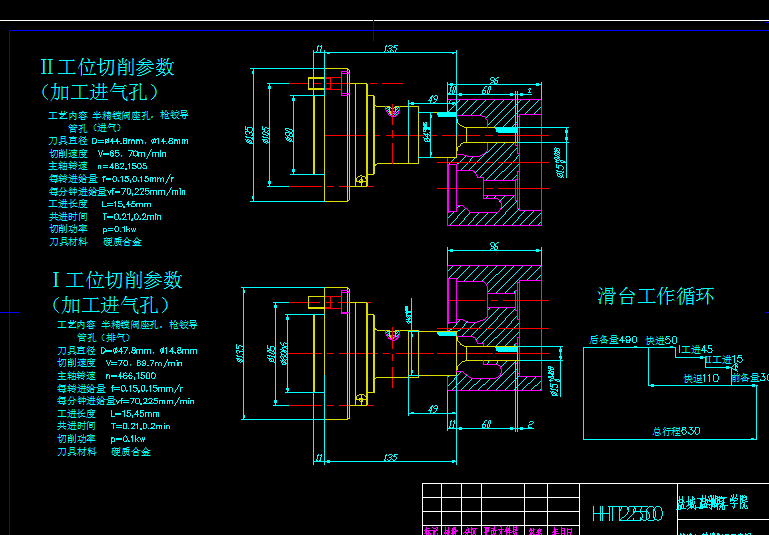

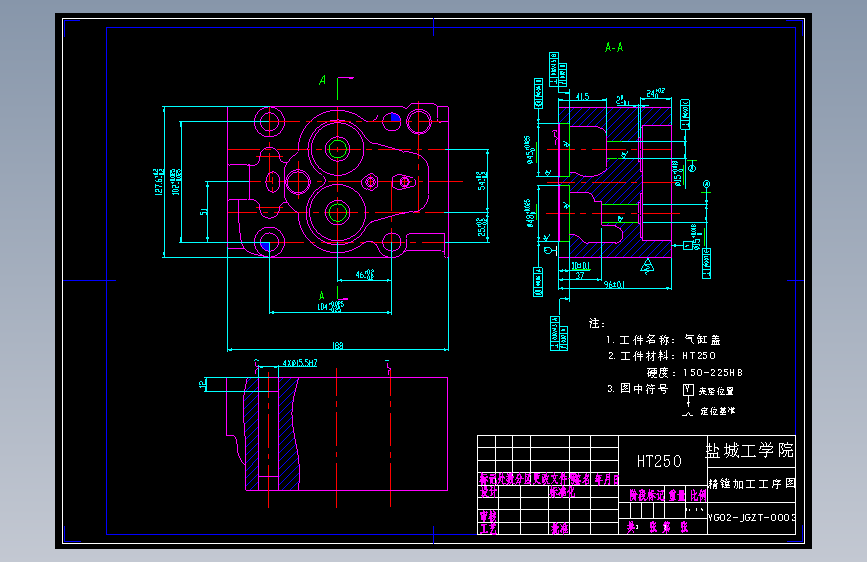

| 2 |  半精镗加工工序图6.15.dwg | 115.30K |

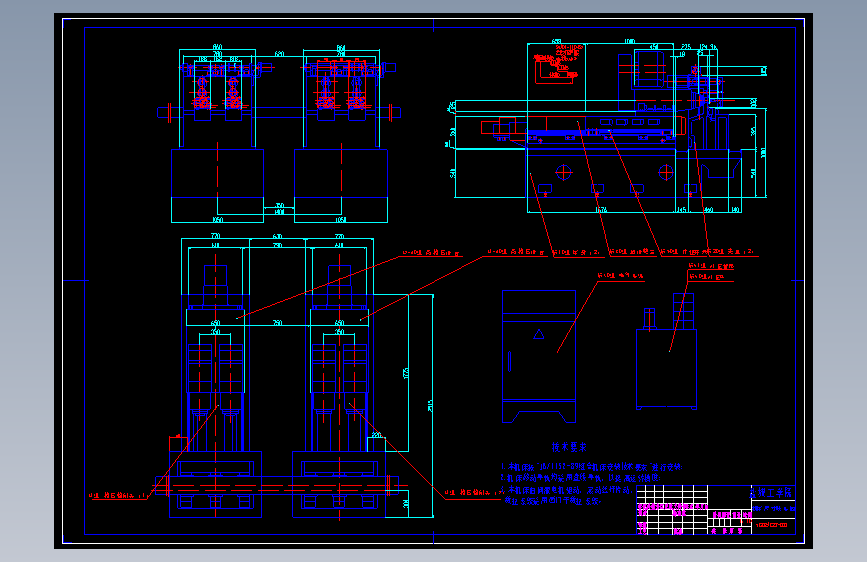

| 3 | 半精镗加工示意图6.15.dwg | 120.77K |

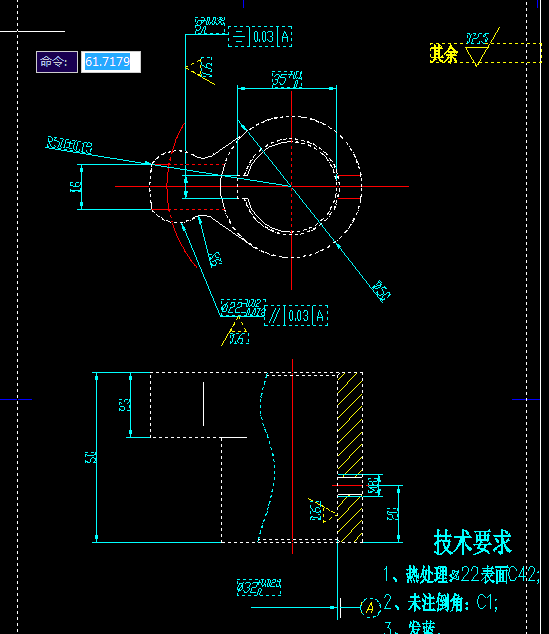

| 4 | 压板49.dwg | 70.98K |
| 5 | 压板75.dwg | 52.98K |
| 6 | 压紧块52.dwg | 73.99K |
| 7 | 垫板.dwg | 60.29K |

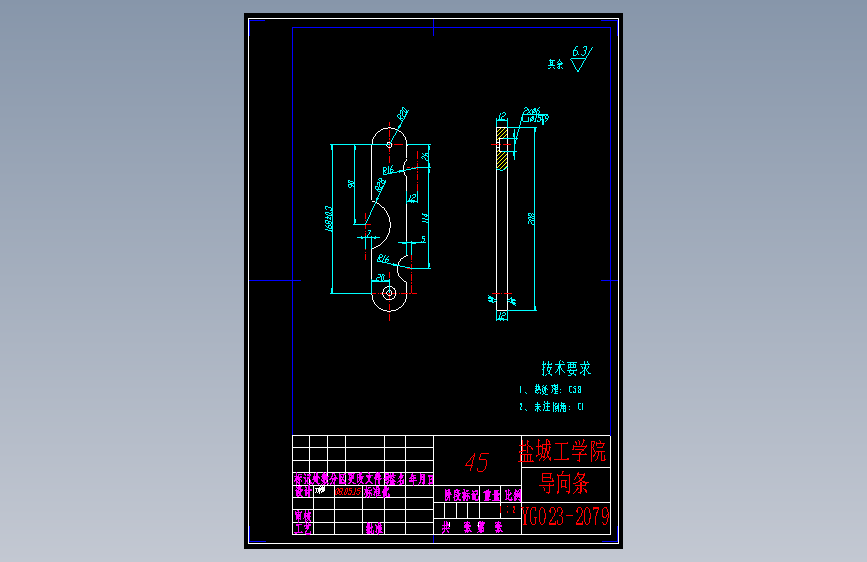

| 8 | 导向条.dwg | 121.20K |

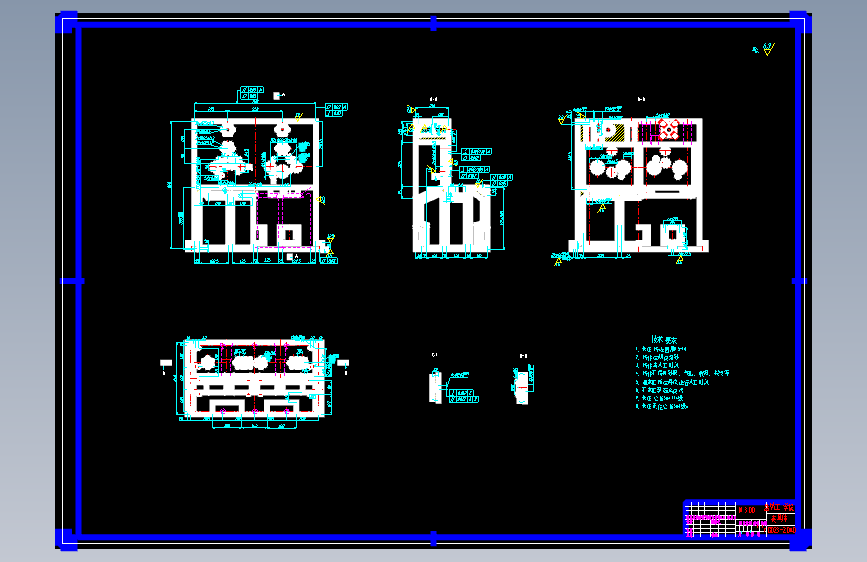

| 9 | 尺寸联系图6.15.dwg | 326.96K |
| 10 | 尺寸联系图6.15.dwl | 53B |
| 11 | 尺寸联系图6.15.dwl2 | 206B |
| 12 | 弹簧挡片.dwg | 75.27K |
| 13 | 拨杆.dwg | 117.23K |
| 14 | 拨销.dwg | 55.70K |
| 15 | 支承块.dwg | 107.16K |
| 16 | 支架45.dwg | 74.92K |
| 17 | 支架62打A4.dwg | 82.36K |
| 18 | 生产率计算卡.doc | 58.00K |
| 19 | 立柱44.dwg | 64.88K |
| 20 | 精镗加工工序图6.15.dwg | 129.26K |
| 21 | 精镗加工示意图6.15.dwg | 86.42K |
| 22 | 行程开关挡圈.dwg | 61.98K |
| 23 | 衬套63.dwg | 70.80K |
| 24 | 轴.dwg | 85.21K |
| 25 | 轴53.dwg | 109.56K |
| 26 | 顶杆.dwg | 62.29K |
| 27 | 夹具体预改后6.15.dwg | 284.87K |

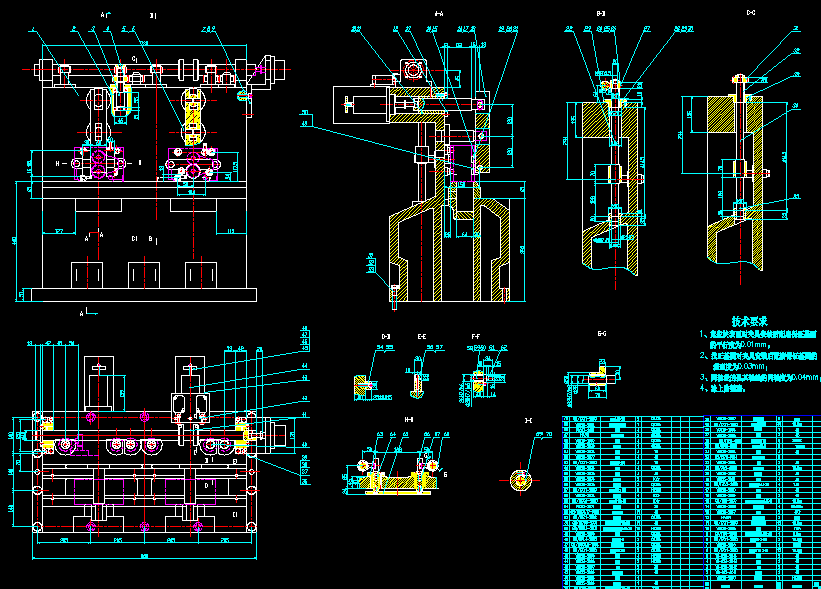

| 28 | 夹具装配A0预改6.15.dwg | 605.00K |
| 29 | 半精镗精镗气缸盖导管孔组合机床夹具设计.doc | 809.79K |
| 30 | 摘要.doc | 18.50K |
