连杆生产线连杆体钻两孔夹具设计-Φ12孔和Φ7螺纹底孔含4张CAD图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小2.75M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
连杆生产线连杆体钻两孔夹具设计-Φ12孔和Φ7螺纹底孔含4张CAD图
图纸描述
连杆生产线连杆体钻两孔夹具设计-Φ12孔和Φ7螺纹底孔含4张CAD图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小2.75M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202783
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

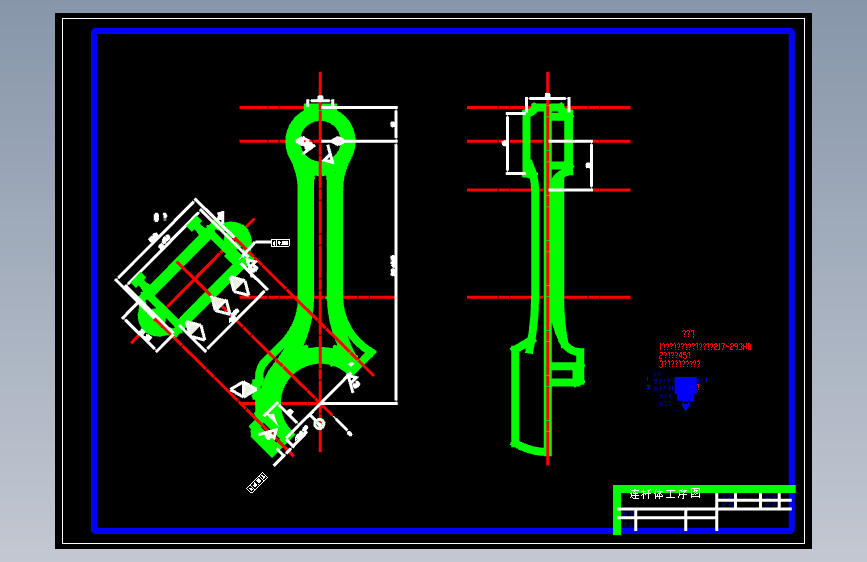

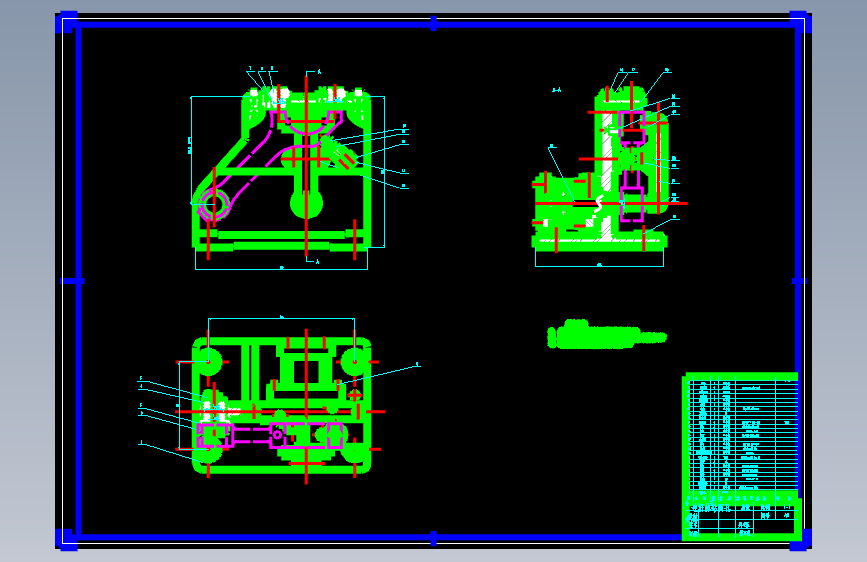

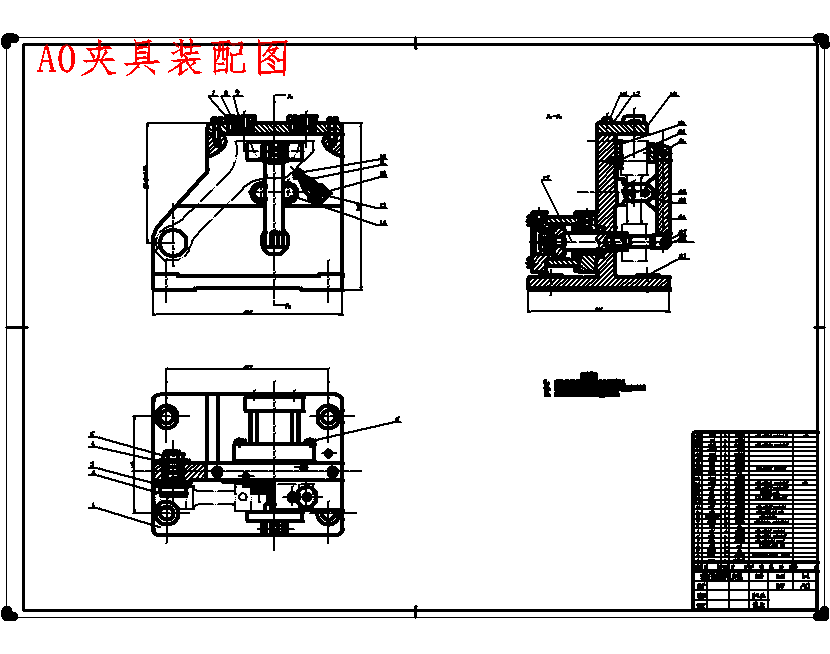

| 1 |  A0夹具装配图.dwg | 128.71K |
| 2 |  C30简介-连杆生产线连杆体钻两孔夹具设计-Φ12孔和Φ7螺纹底孔含4张CAD图.pdf | 889.31K |

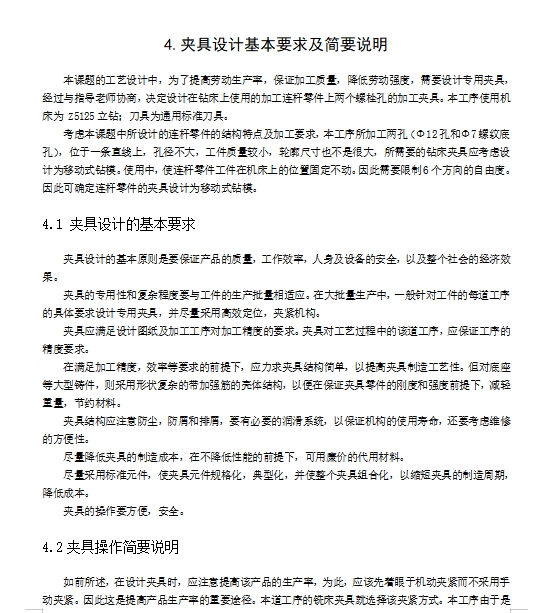

| 3 |  任务书.doc | 37.00K |
| 4 | 外文翻译.doc | 738.08K |
| 5 | 封面.doc | 15.00K |

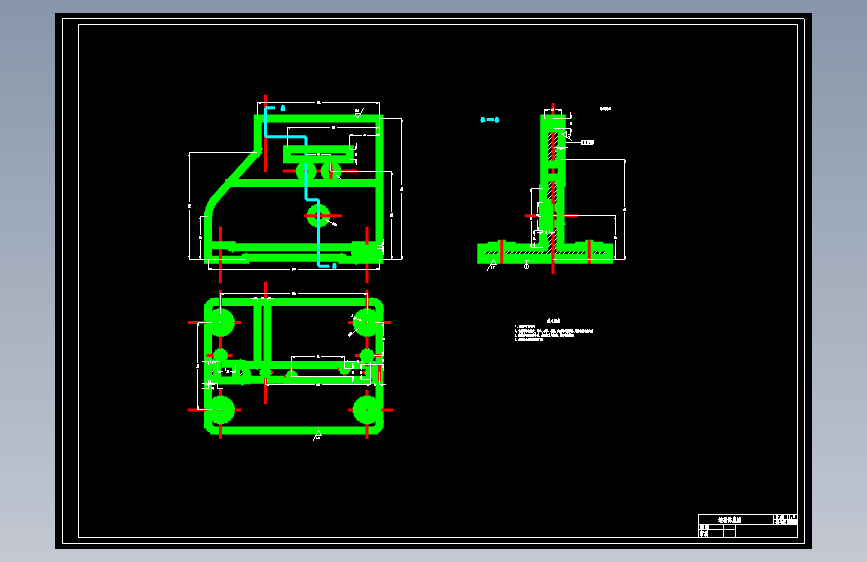

| 6 | 底座A1.dwg | 178.43K |

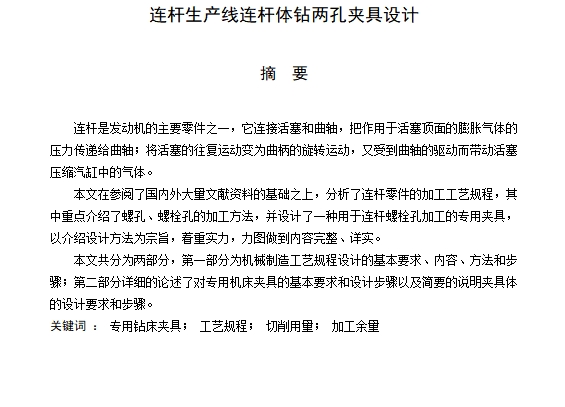

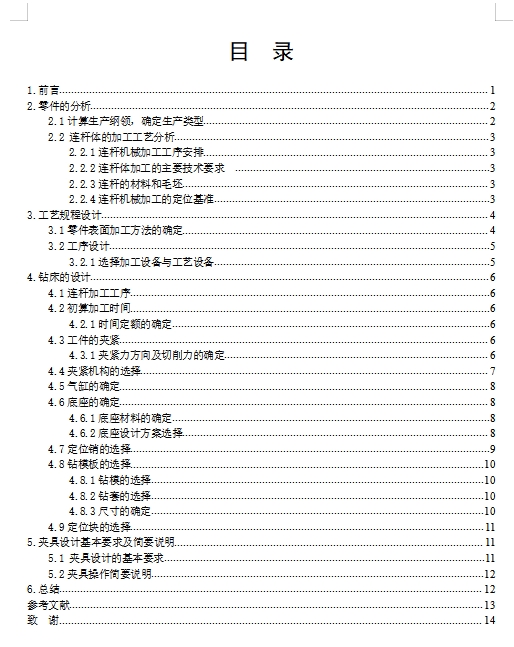

| 7 | 摘要.doc | 14.00K |
| 8 | 文献综述.doc | 25.00K |
| 9 | 目录.doc | 28.00K |

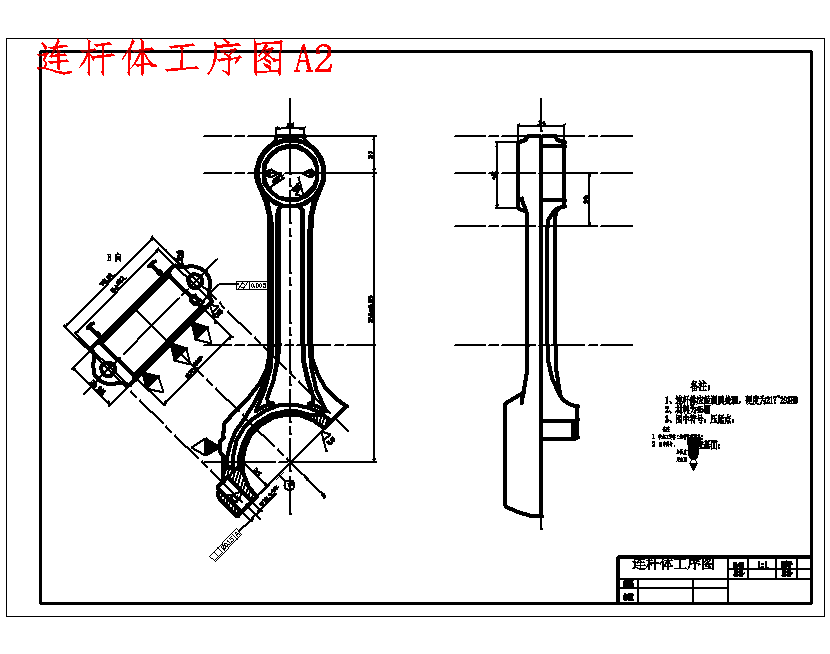

| 10 | 连杆体工序图A2.dwg | 86.71K |

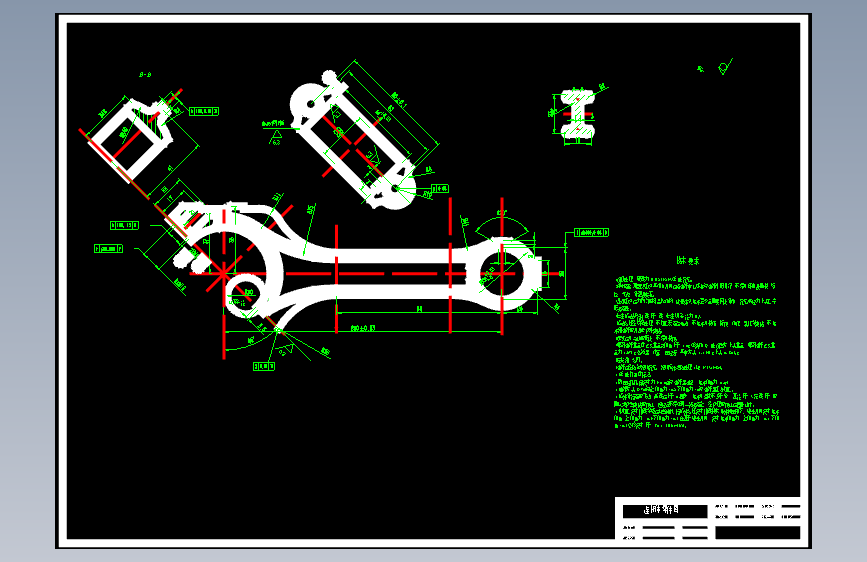

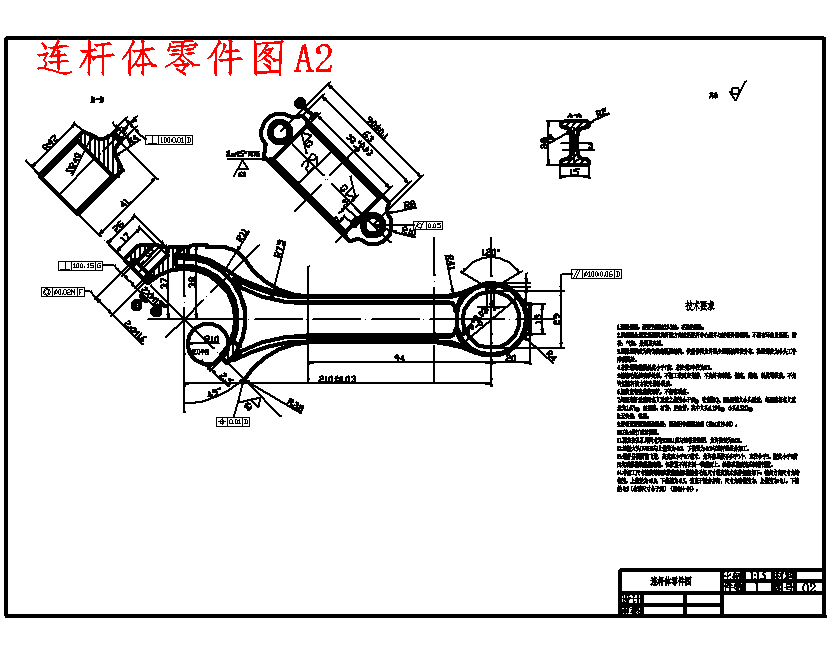

| 11 | 连杆体零件图A2.dwg | 92.96K |
| 12 | 连杆生产线连杆体钻两孔夹具设计-Φ12孔和Φ7螺纹底孔说明书.doc | 336.72K |
