矿用自卸车车厢和举升机构SW设计3D+说明书+二维图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小17.45M,图纸格式为sldasm,sldprt,slddrw,图纸软件为SOLIDWORKS 2018,可供设计参考。

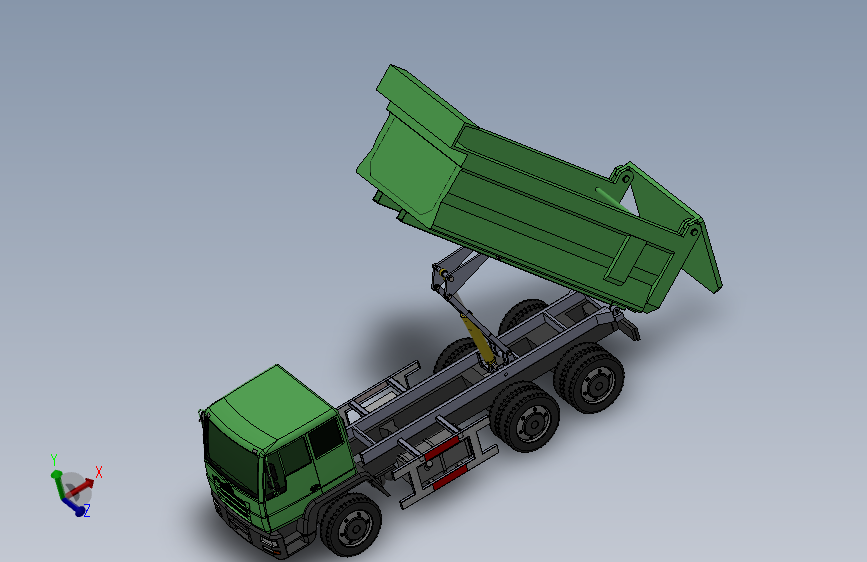

矿用自卸车车厢和举升机构SW设计3D+说明书+二维图
图纸描述
矿用自卸车车厢和举升机构SW设计3D+说明书+二维图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小17.45M,图纸格式为sldasm,sldprt,slddrw,图纸软件为SOLIDWORKS 2018,可供设计参考。
下载需要300金币
立即下载 收藏
图纸信息
图纸ID ：408303
文件大小：17.45M
所需金币：300
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldasm,sldprt,slddrw
软件版本：SOLIDWORKS 2018
作者
加工仔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  设计说明书.docx | 1.27M |
| 2 | 重型自卸车.docx | 13.77K |
| 3 |  Assem1.SLDASM | 101.00K |
| 4 |  GB_CONNECTING_PIECE_PIN_AP8X80.sldprt | 107.32K |
| 5 | GB_CONNECTING_PIECE_PIN_CPWH45X160.sldprt | 124.19K |
| 6 | GB_CONNECTING_PIECE_PIN_CPWH60X140.sldprt | 132.63K |
| 7 | GB_CONNECTING_PIECE_PIN_CPWH60X200.sldprt | 133.08K |
| 8 | GB_FASTENER_BOLT_SBBM60X240-C.sldprt | 184.32K |
| 9 | GB_FASTENER_BOLT_SBBM60X340-C.sldprt | 172.89K |
| 10 | GB_FASTENER_BOLT_SBBM60X500-C.sldprt | 163.29K |
| 11 | GB_FASTENER_NUT_SNAB1BM60-C.sldprt | 159.18K |
| 12 | MAN车头-上.SLDPRT | 2.31M |
| 13 | MAN车头-下.SLDPRT | 1.02M |
| 14 | MAN车头.SLDASM | 789.89K |
| 15 | T型头.SLDPRT | 278.50K |
| 16 | 三角板.SLDPRT | 96.71K |

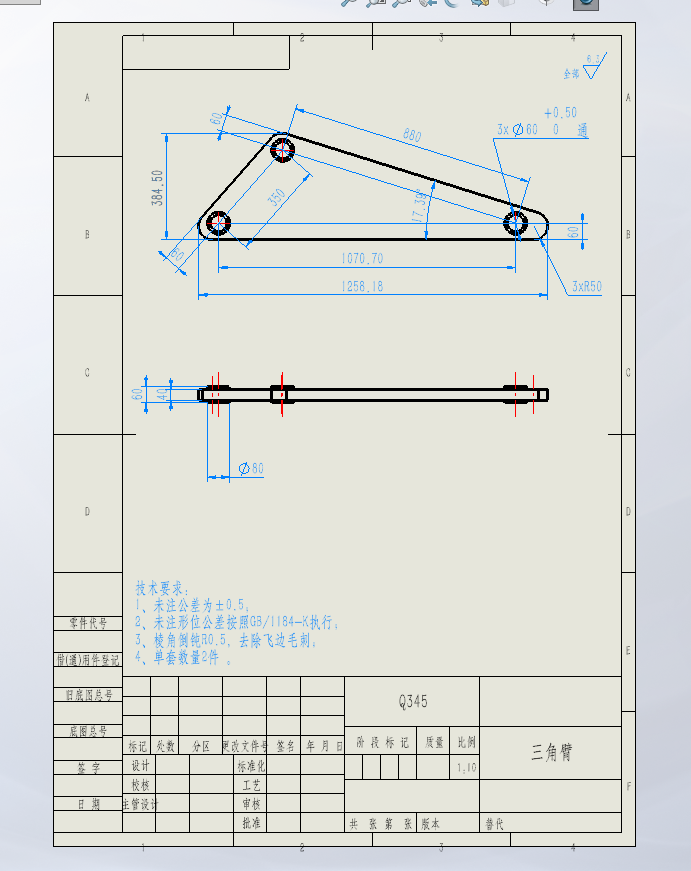

| 17 |  三角臂.SLDDRW | 124.81K |
| 18 | 三角臂.SLDPRT | 85.69K |
| 19 | 中间轴筒1.SLDPRT | 92.98K |
| 20 | 中间轴筒2.SLDPRT | 90.54K |

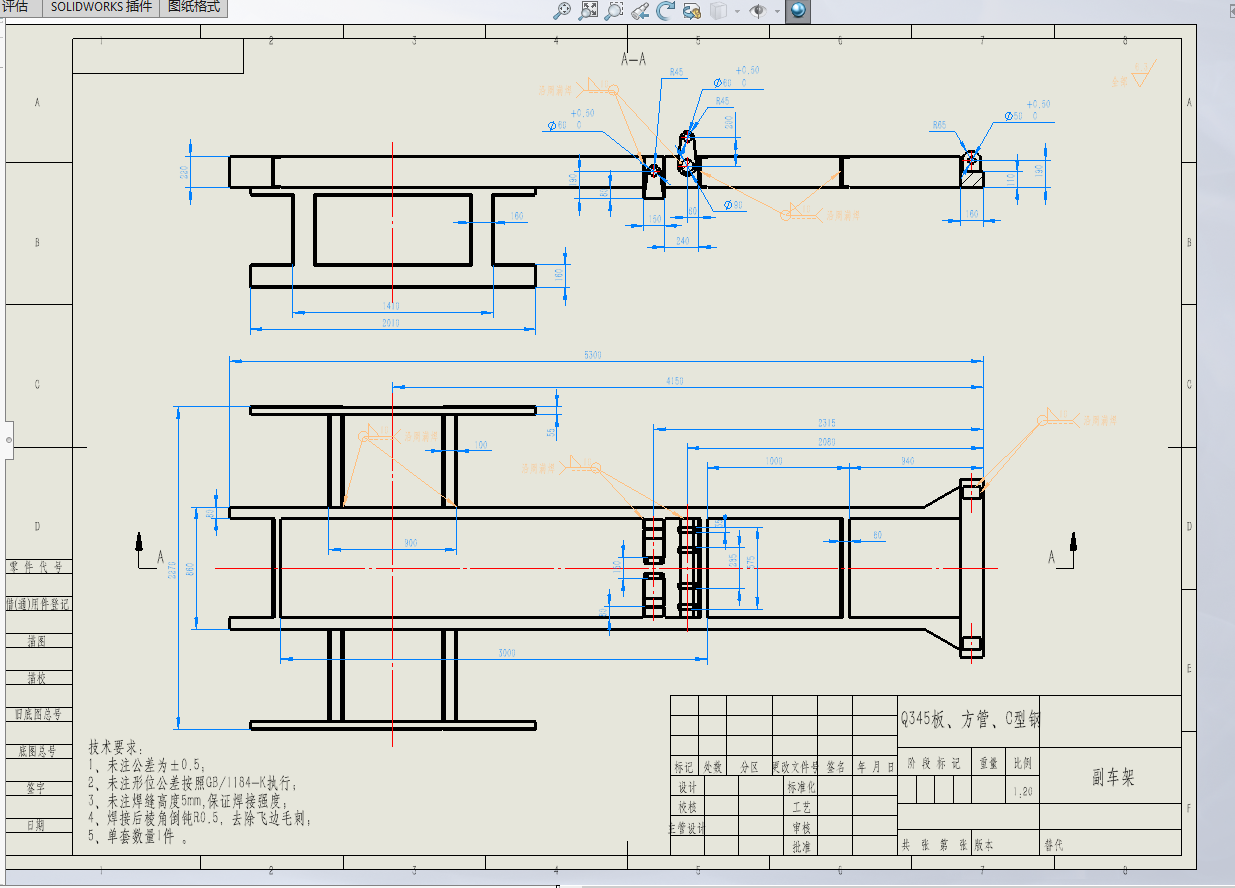

| 21 | 副架.SLDDRW | 232.88K |
| 22 | 副架.SLDPRT | 858.80K |
| 23 | 反光镜.SLDPRT | 96.21K |
| 24 | 反光镜2.SLDPRT | 82.91K |

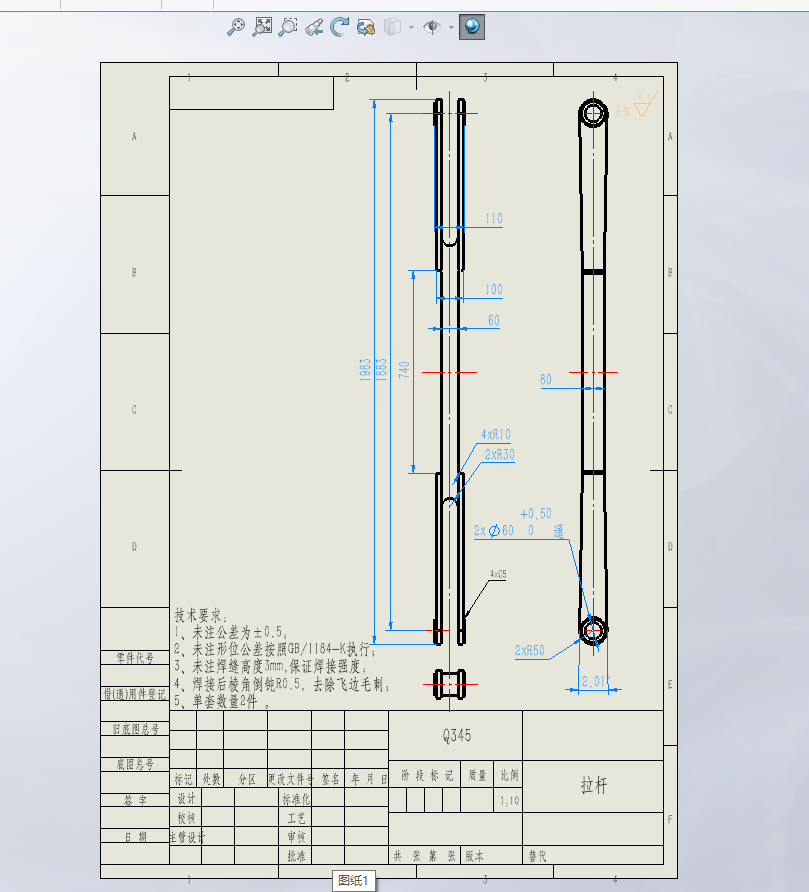

| 25 | 拉杆.SLDDRW | 133.08K |
| 26 | 拉杆.SLDPRT | 129.88K |
| 27 | 柱塞.SLDPRT | 109.81K |
| 28 | 油箱.SLDPRT | 184.20K |
| 29 | 液压缸.SLDPRT | 187.66K |

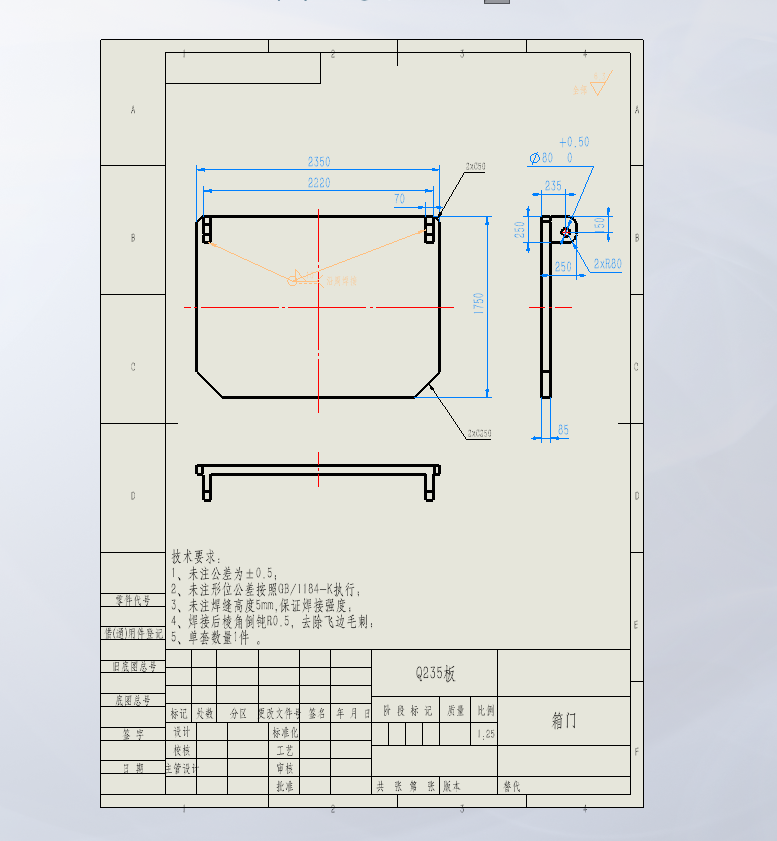

| 30 | 箱门.SLDDRW | 123.73K |
| 31 | 箱门.SLDPRT | 82.04K |

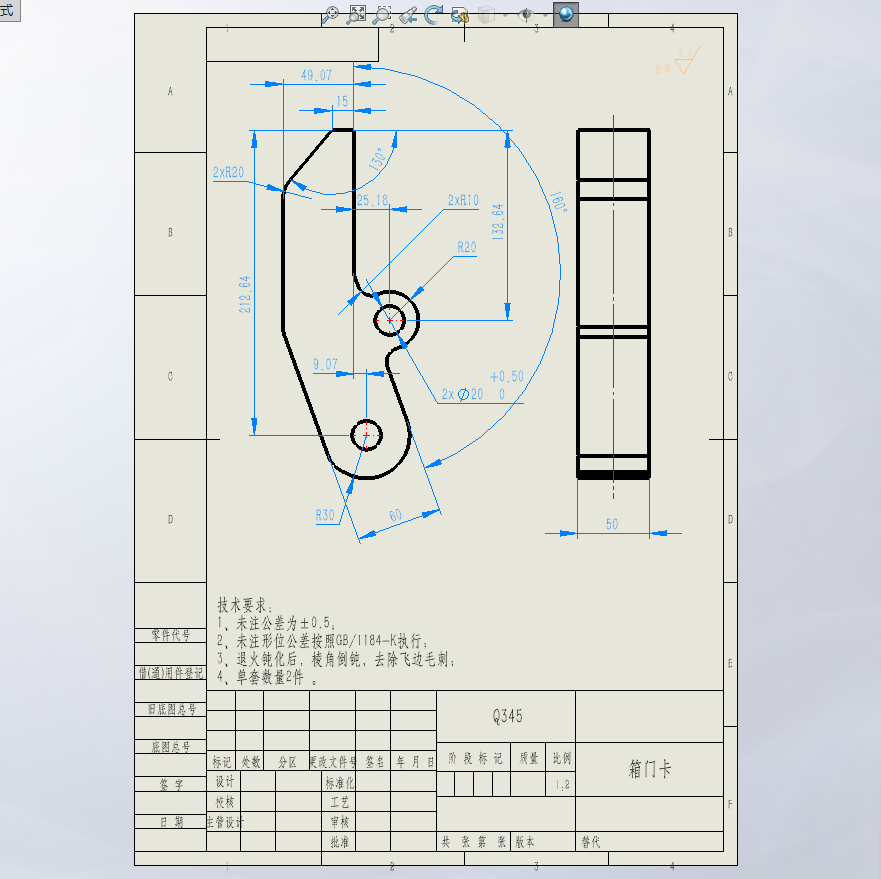

| 32 | 箱门卡.SLDDRW | 127.71K |
| 33 | 箱门卡.SLDPRT | 101.66K |

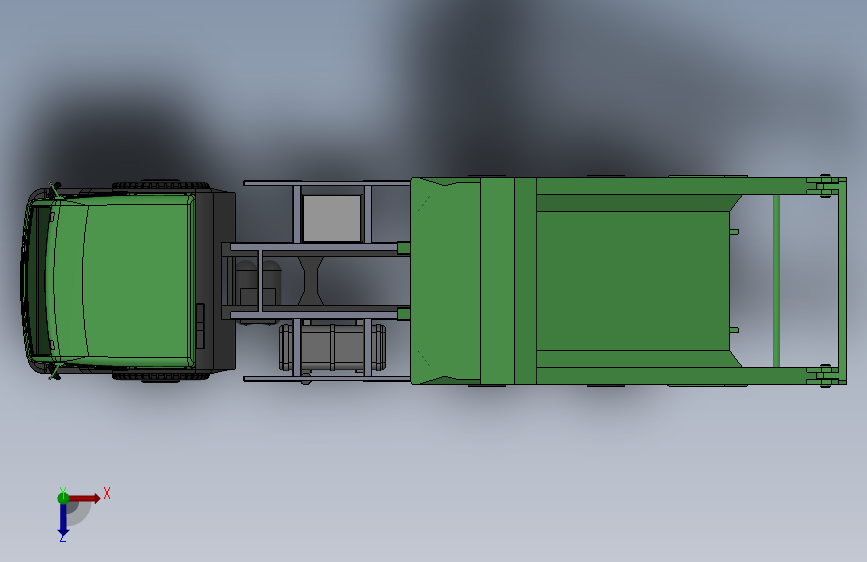

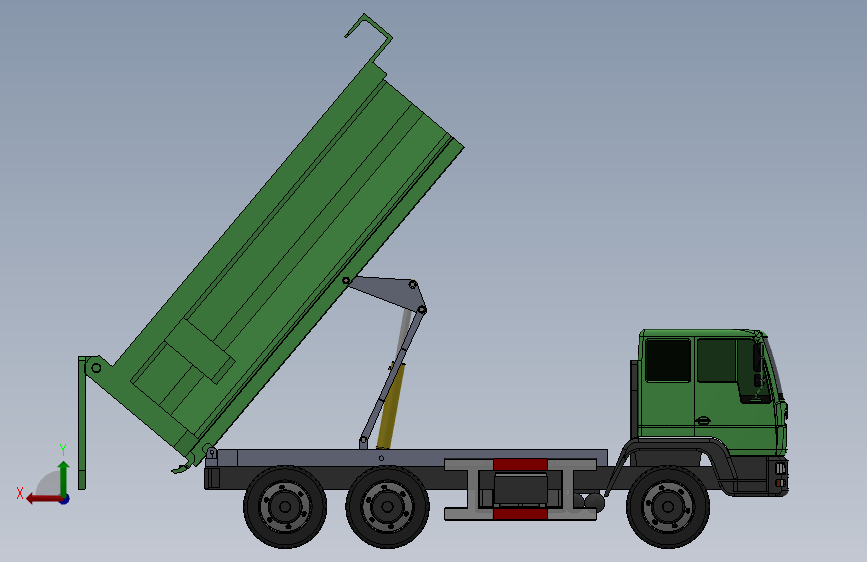

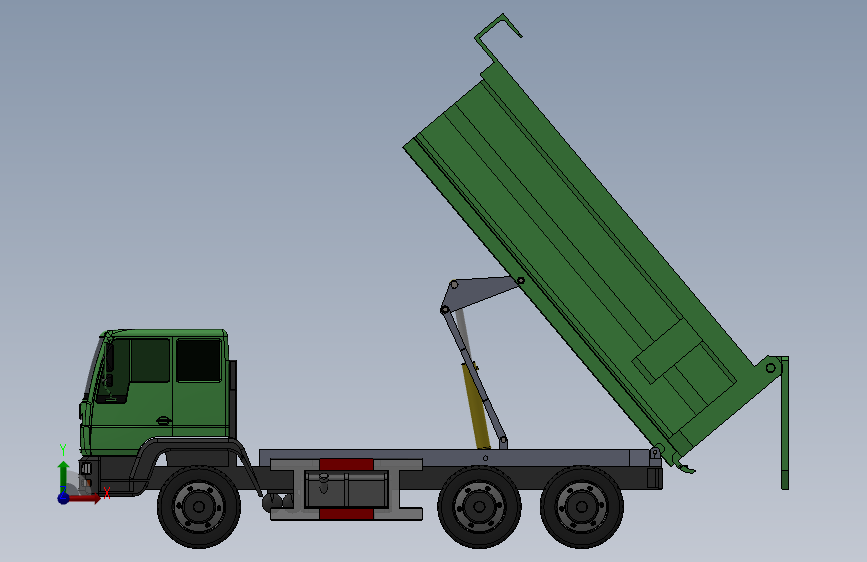

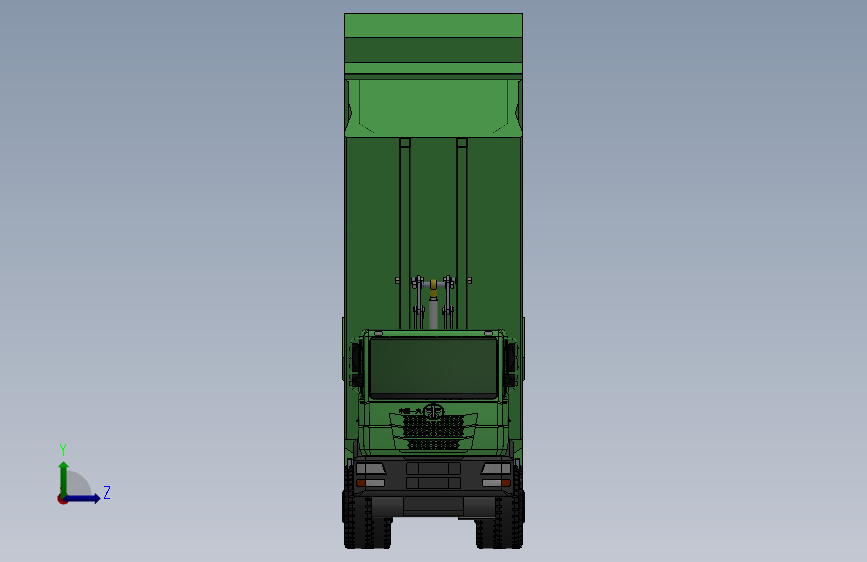

| 34 | 解放自卸重卡.SLDASM | 2.25M |

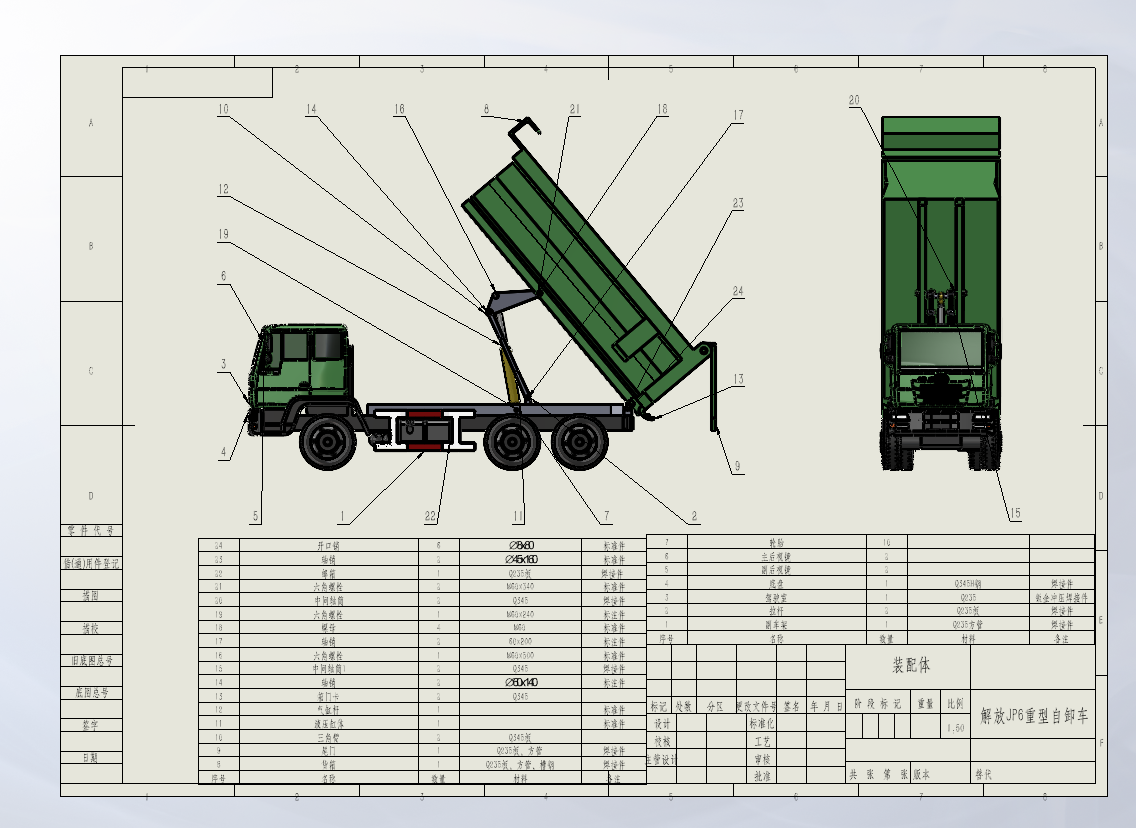

| 35 | 解放自卸重卡.SLDDRW | 2.30M |
| 36 | 货厢.SLDPRT | 736.20K |

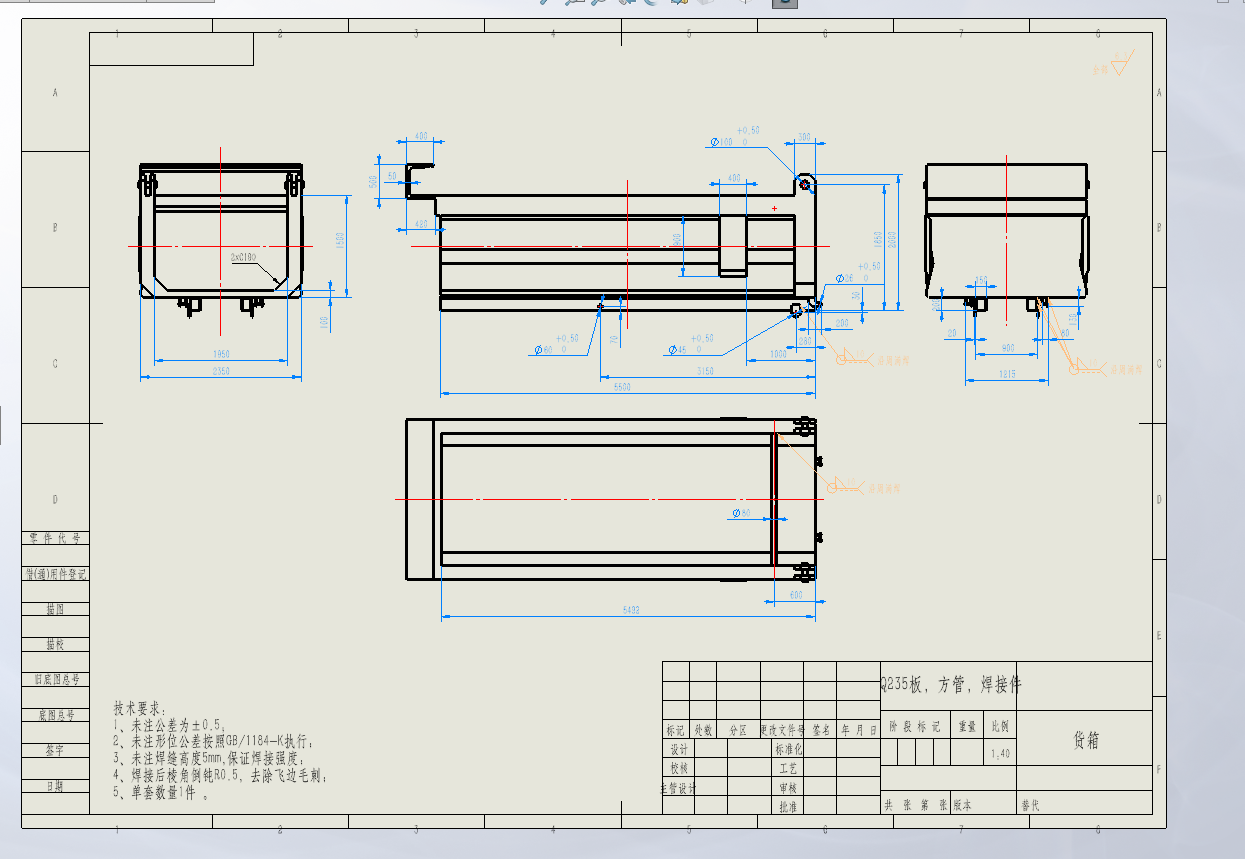

| 37 | 货箱.SLDDRW | 167.05K |
| 38 | 货箱.SLDPRT | 451.01K |
| 39 | 货箱装配.SLDASM | 115.73K |
| 40 | 轮胎-1.SLDPRT | 881.07K |
| 41 | 外螺纹杆头耳环活塞杆.SLDPRT | 207.50K |
| 42 | 耳环连接[HSGL01-150／105E-1321-1000].sldasm | 197.15K |
| 43 | 耳环连接[HSGL01-150／105E-1321-1000]_外螺纹杆头耳环活塞杆.sldprt | 208.01K |
| 44 | 耳环连接[HSGL01-150／105E-1321-1000]_耳环连接缸.sldprt | 263.08K |
| 45 | 耳环连接缸.SLDPRT | 263.04K |
