X型载重汽车变速箱的三维结构设计图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小25.97M,图纸格式为dwg,sldprt,step,sldasm,图纸软件为SOLIDWORKS 2009,可供设计参考。

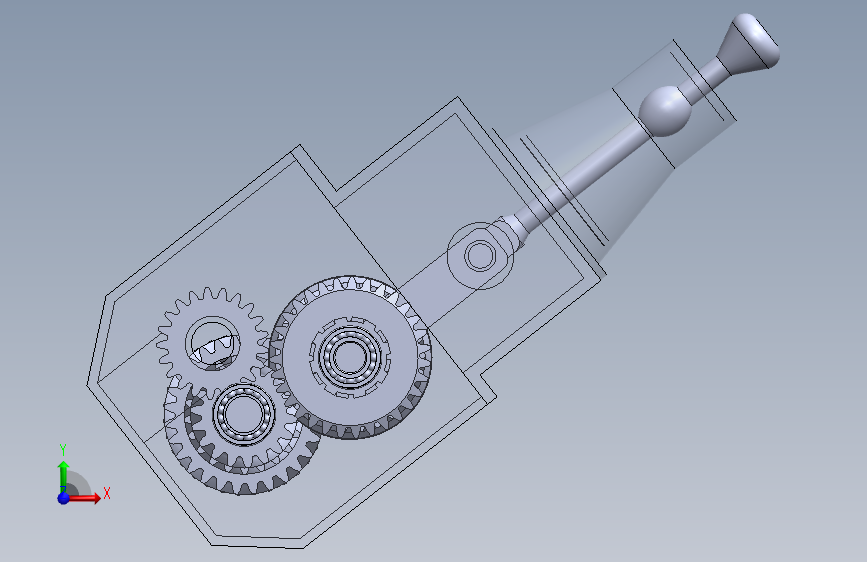

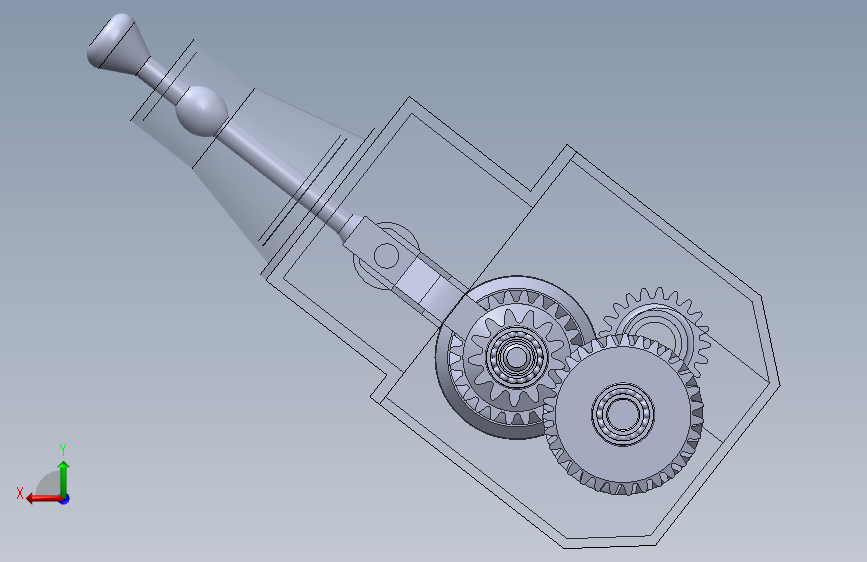

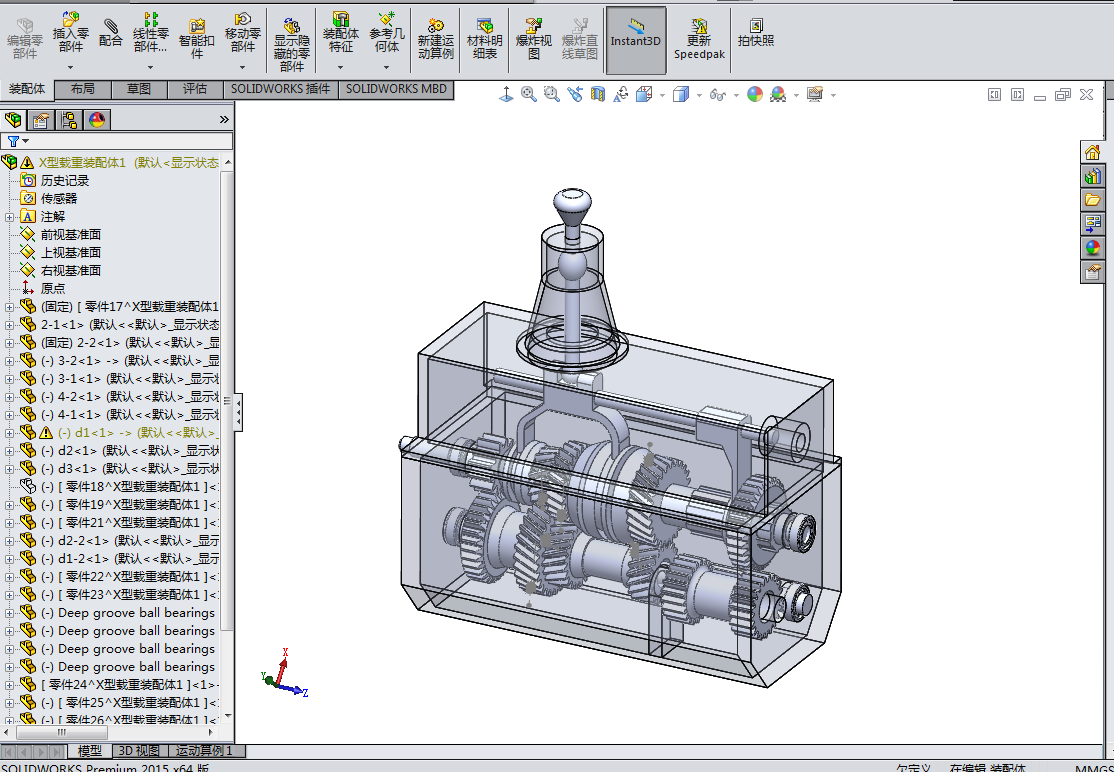

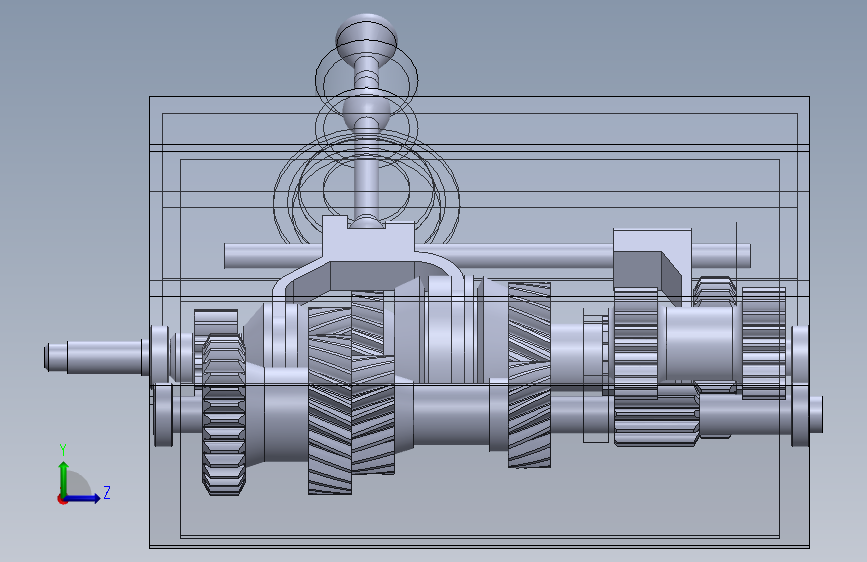

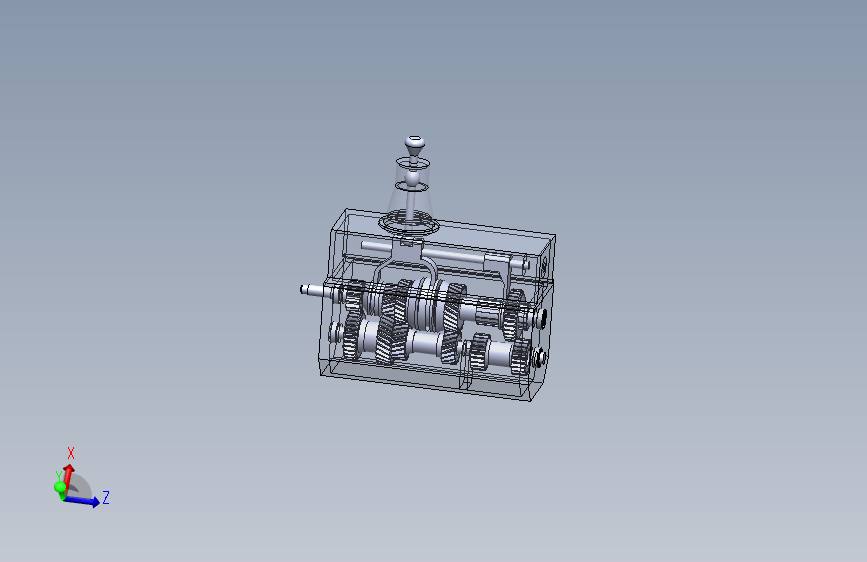

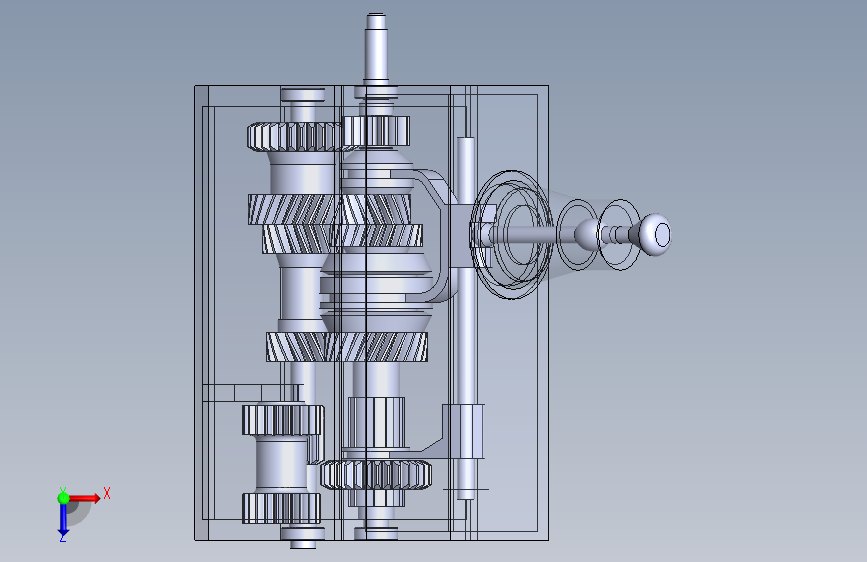

X型载重汽车变速箱的三维结构设计
图纸描述
X型载重汽车变速箱的三维结构设计图纸下载,该图纸类型属于交通运输、其他图纸,图纸大小25.97M,图纸格式为dwg,sldprt,step,sldasm,图纸软件为SOLIDWORKS 2009,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：408016
文件大小：25.97M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：交通运输
图纸格式：dwg,sldprt,step,sldasm
软件版本：SOLIDWORKS 2009
作者
王中
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X型载重装配体1.avi | 1.29M |
| 2 | 任务书.doc | 26.50K |
| 3 | 汽车变速箱设计计算数据.doc | 3.07M |
| 4 |  汽车变速箱设计计算数据.docx | 1.69M |
| 5 |  1总装图A1.dwg | 303.28K |
| 6 | 一档及倒档齿轮A2.dwg | 128.59K |
| 7 | 中间轴A1.dwg | 117.44K |
| 8 | 五档齿轮A3.dwg | 76.84K |
| 9 | 四档齿轮A3.dwg | 85.53K |
| 10 | 带轮数控焊接机A0修改2004.dwg | 338.94K |
| 11 | 常啮合齿轮A3.dwg | 83.03K |
| 12 | 常啮合齿轮A3_1_.dwg | 83.03K |
| 13 | 直接档齿轮A3.dwg | 81.91K |
| 14 | 第一轴A2.dwg | 97.00K |
| 15 | 第二轴A2.dwg | 117.94K |
| 16 | 第二轴二档齿轮A3.dwg | 77.09K |
| 17 |  1-1.SLDPRT | 985.50K |
| 18 | 1-2.SLDPRT | 3.69M |
| 19 | 2-1.SLDPRT | 1.62M |
| 20 | 2-2.SLDPRT | 4.93M |
| 21 | 3-1.SLDPRT | 2.20M |
| 22 | 3-2.SLDPRT | 2.49M |
| 23 | 4-1.SLDPRT | 1.60M |
| 24 | 4-2.SLDPRT | 2.83M |
| 25 | d1-2.SLDPRT | 295.00K |
| 26 | d1.SLDPRT | 416.50K |
| 27 | d2-2.SLDPRT | 644.00K |
| 28 | d2.SLDPRT | 644.50K |
| 29 | d3.SLDPRT | 633.50K |
| 30 | DeepgrooveballbearingsGB.SLDPRT | 480.00K |
| 31 |  DeepgrooveballbearingsGB.STEP | 510.11K |
| 32 |  X型载重装配体1.SLDASM | 3.40M |
