3t叉车门架系统设计三维SW2018带参+CAD+说明书图纸下载,该图纸类型属于机械设备、工程/建筑机械图纸,图纸大小16.17M,图纸格式为stp,pdf,sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2018,可供设计参考。

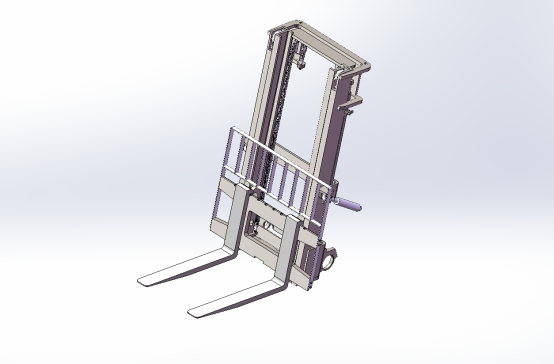

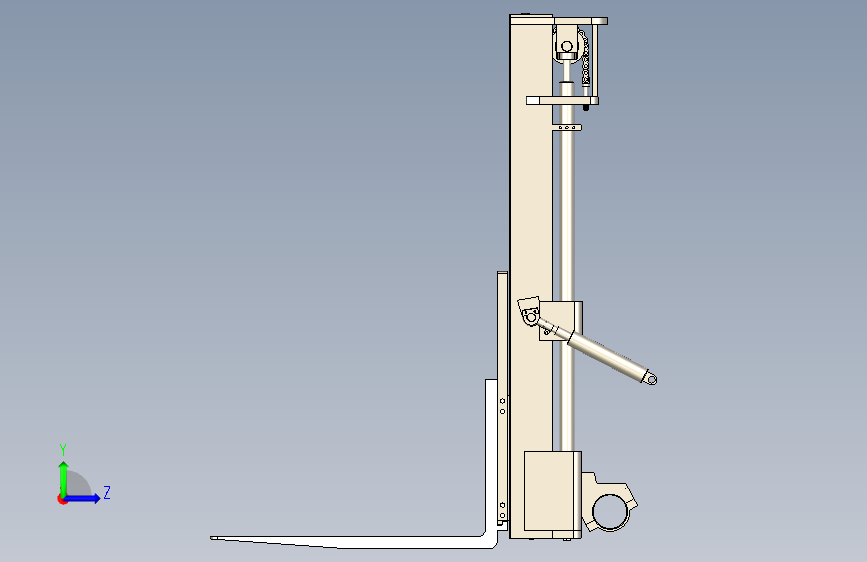

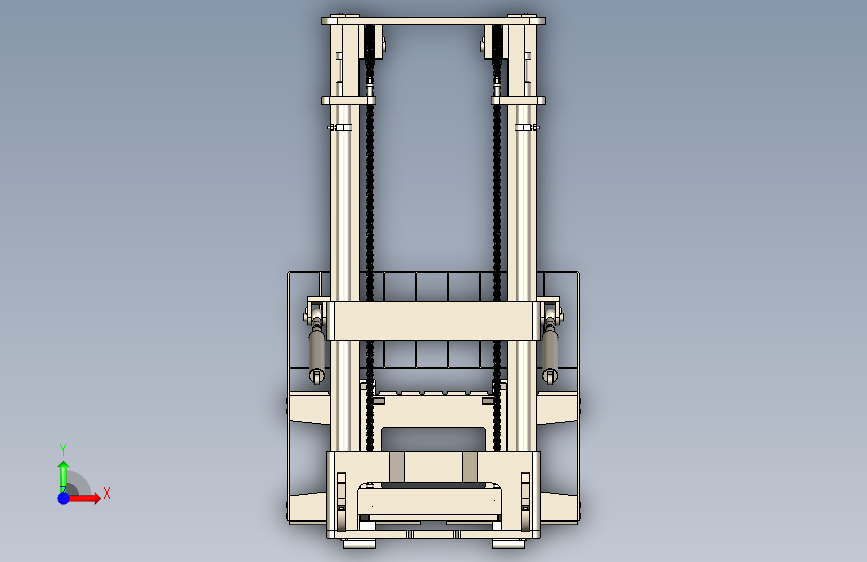

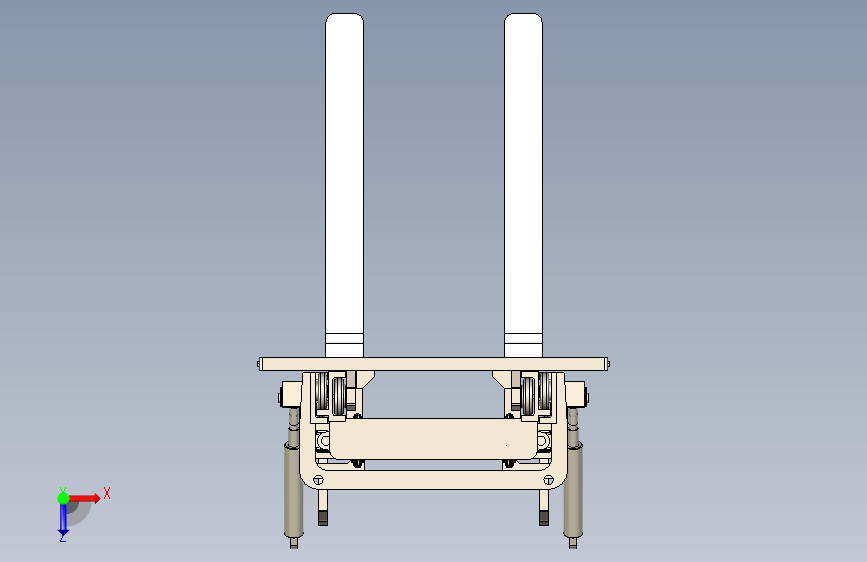

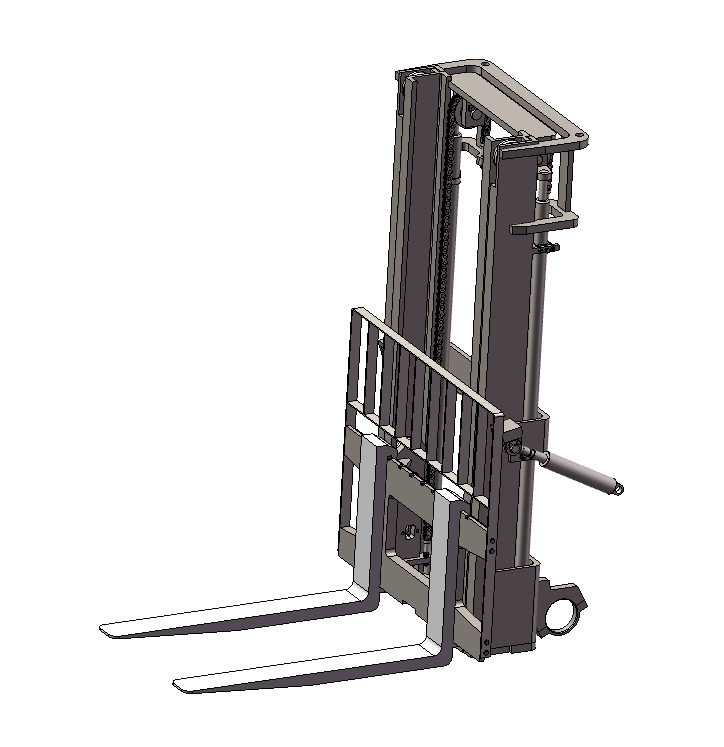

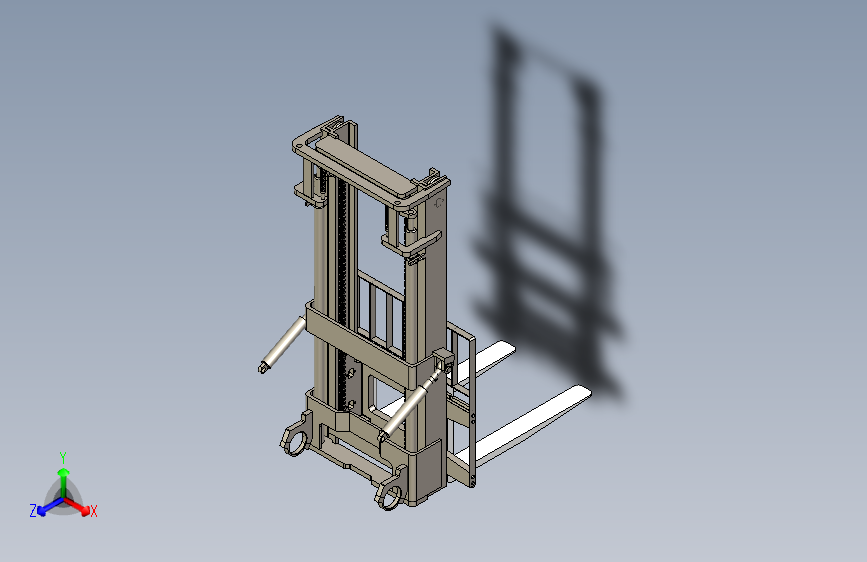

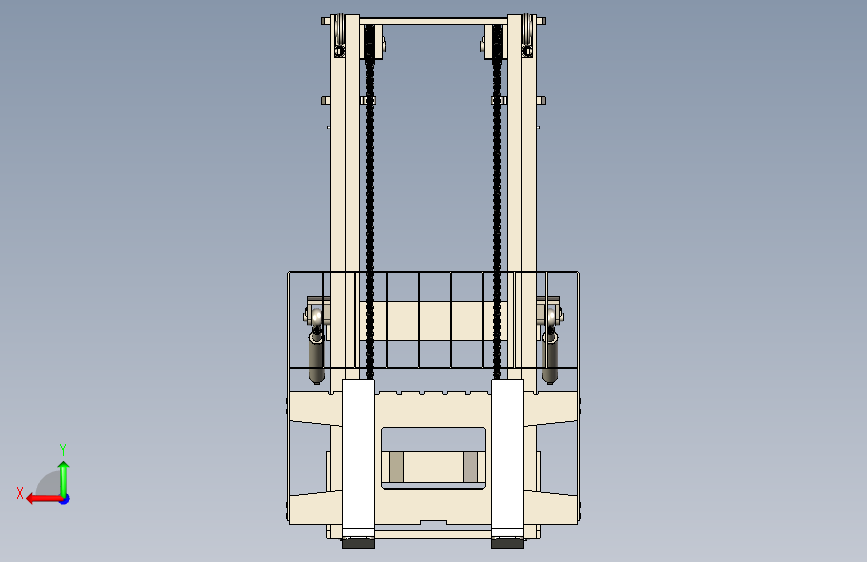

3t叉车门架系统设计三维SW2018带参+CAD+说明书
图纸描述
3t叉车门架系统设计三维SW2018带参+CAD+说明书图纸下载,该图纸类型属于机械设备、工程/建筑机械图纸,图纸大小16.17M,图纸格式为stp,pdf,sldprt,sldasm,dwg,图纸软件为SOLIDWORKS 2018,可供设计参考。
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：407149
文件大小：16.17M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：stp,pdf,sldprt,sldasm,dwg
软件版本：SOLIDWORKS 2018
作者
段工
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  zongzhuangtu.stp | 2.41M |
| 2 |  机械工程学院本科毕业设计论文模板.doc | 254.00K |

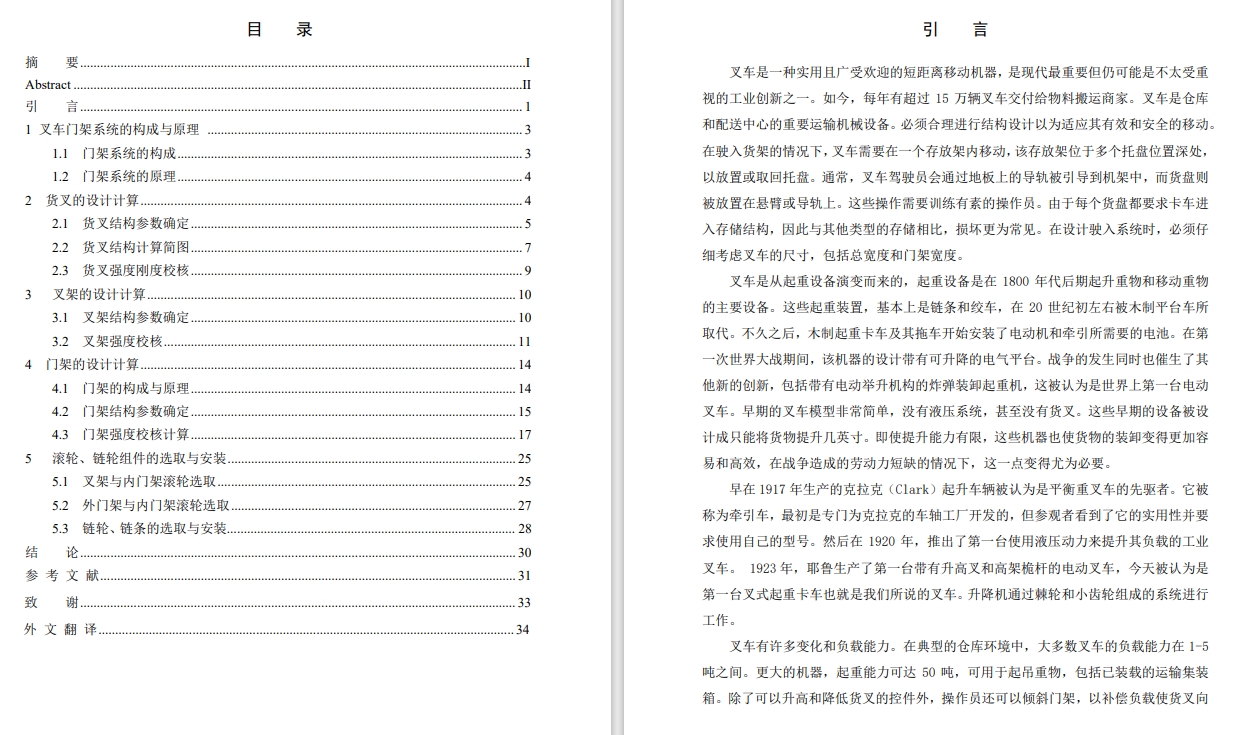

| 3 |  机自17120x班-序号-2017XXXXXXXX-XXX-3t叉车门架系统设计.docx | 1.50M |
| 4 |  机自17120x班-序号-2017XXXXXXXX-XXX-3t叉车门架系统设计.pdf | 2.83M |
| 5 |  2乘3板式链板.SLDPRT | 76.87K |
| 6 | M12叉架侧向滚轮固定螺栓--短.SLDPRT | 197.52K |
| 7 | M12叉架侧向滚轮固定螺栓.SLDPRT | 166.95K |
| 8 | M12外门架侧向滚轮固定螺栓.SLDPRT | 168.33K |
| 9 | M20轴定位螺钉.SLDPRT | 171.91K |
| 10 | M8螺柱.SLDPRT | 151.80K |
| 11 | 侧向滚轮——叉架.SLDPRT | 203.49K |
| 12 |  侧向滚轮组.SLDASM | 218.00K |
| 13 | 倾斜——轴.SLDPRT | 81.75K |
| 14 | 倾斜油缸套环.SLDPRT | 193.59K |
| 15 | 倾斜油缸组.SLDASM | 165.93K |
| 16 | 倾斜液压缸.SLDPRT | 121.88K |
| 17 | 倾斜轴承座.SLDPRT | 111.51K |
| 18 | 倾斜轴组.SLDASM | 117.21K |
| 19 | 全螺纹M16×55.SLDPRT | 182.19K |
| 20 | 内门架上横梁.SLDPRT | 170.21K |
| 21 | 内门架下横梁.SLDPRT | 70.20K |
| 22 | 内门架立柱.SLDPRT | 130.49K |
| 23 | 内门架纵向滚轮.SLDPRT | 179.41K |
| 24 | 叉架.SLDPRT | 426.55K |
| 25 | 叉架侧向滚轮.SLDPRT | 240.52K |
| 26 | 叉架侧向滚轮螺栓套筒.SLDPRT | 80.77K |
| 27 | 叉架侧向滚轮轴.SLDPRT | 126.69K |
| 28 | 叉架侧板.SLDPRT | 35.27K |
| 29 | 叉架和固定装置.SLDASM | 185.19K |
| 30 | 叉架链轮固定.SLDPRT | 64.96K |
| 31 | 叉车货叉架装配.SLDASM | 2.01M |
| 32 | 固定板.SLDPRT | 54.75K |
| 33 | 固定链轮梁.SLDPRT | 92.07K |
| 34 | 外门架——中横梁.SLDPRT | 73.48K |
| 35 | 外门架——油缸底.SLDPRT | 148.48K |
| 36 | 外门架上横梁.SLDPRT | 91.30K |
| 37 | 外门架下横梁.SLDPRT | 109.49K |
| 38 | 外门架立柱.SLDPRT | 146.27K |
| 39 | 外门架立柱侧向滚轮套筒.SLDPRT | 82.14K |
| 40 | 挡货架.SLDPRT | 108.19K |
| 41 | 挡货架——改.SLDPRT | 114.08K |
| 42 | 板式链1.SLDASM | 105.25K |
| 43 | 板式链2.SLDASM | 94.74K |
| 44 | 板式链板销轴.SLDPRT | 98.95K |
| 45 | 板式链组.SLDASM | 108.58K |
| 46 | 液压缸——柱.SLDPRT | 56.49K |
| 47 | 液压缸固定.SLDPRT | 87.24K |
| 48 | 液压缸固定垫片.SLDPRT | 95.60K |
| 49 | 液压缸固定组件.SLDASM | 86.54K |
| 50 | 货叉.SLDPRT | 92.94K |
| 51 | 轴定位.SLDPRT | 88.52K |
| 52 | 轴瓦.SLDASM | 82.59K |
| 53 | 轴瓦1.SLDPRT | 97.98K |
| 54 | 轴瓦2.SLDPRT | 79.92K |
| 55 | 轴瓦固定板.SLDPRT | 40.46K |
| 56 | 链轮.SLDPRT | 105.72K |
| 57 | 链轮组.SLDASM | 104.78K |
| 58 | 链轮轴.SLDPRT | 111.17K |
| 59 | 链轮轴——改.SLDPRT | 115.98K |
| 60 | 链轮钴锭.SLDPRT | 960.71K |
| 61 | 镜向内门架立柱.SLDPRT | 63.06K |
| 62 | 镜向外门架立柱.SLDPRT | 84.67K |

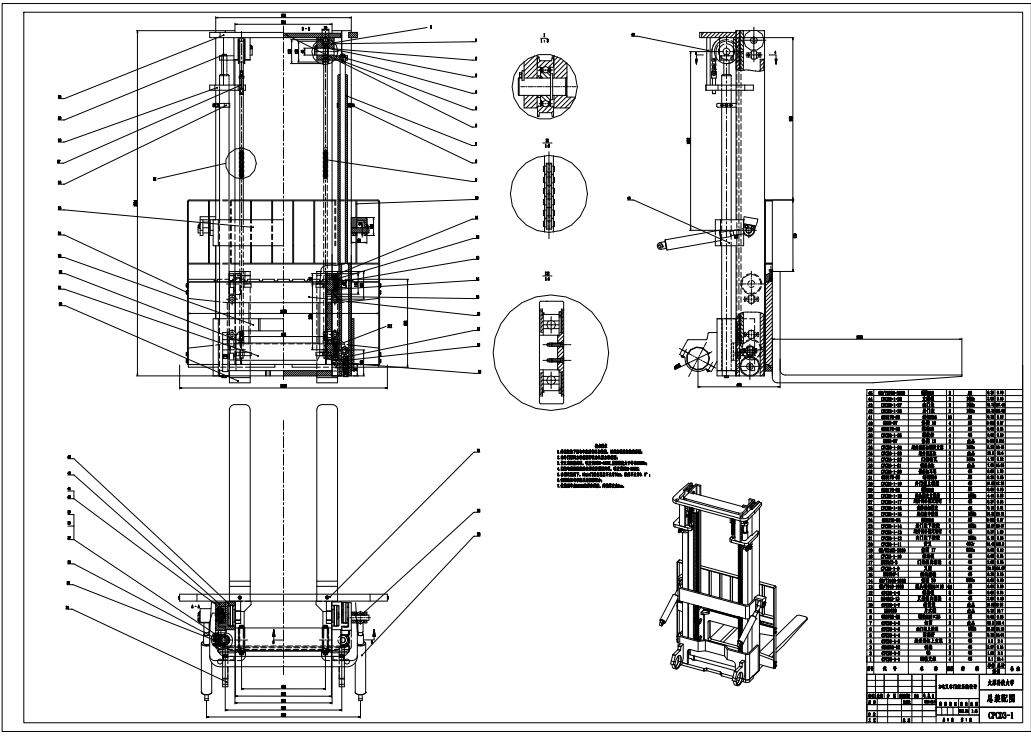

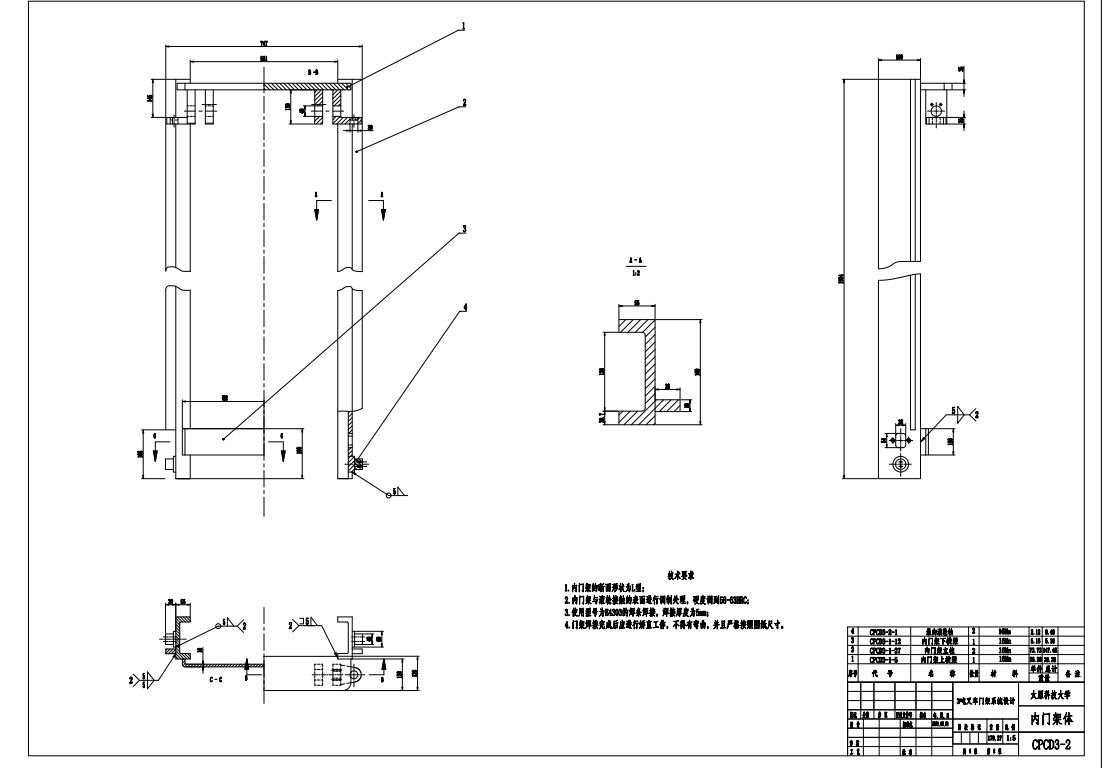

| 63 |  A0—总装配图.dwg | 1.97M |
| 64 | A1—内门架体.dwg | 492.71K |

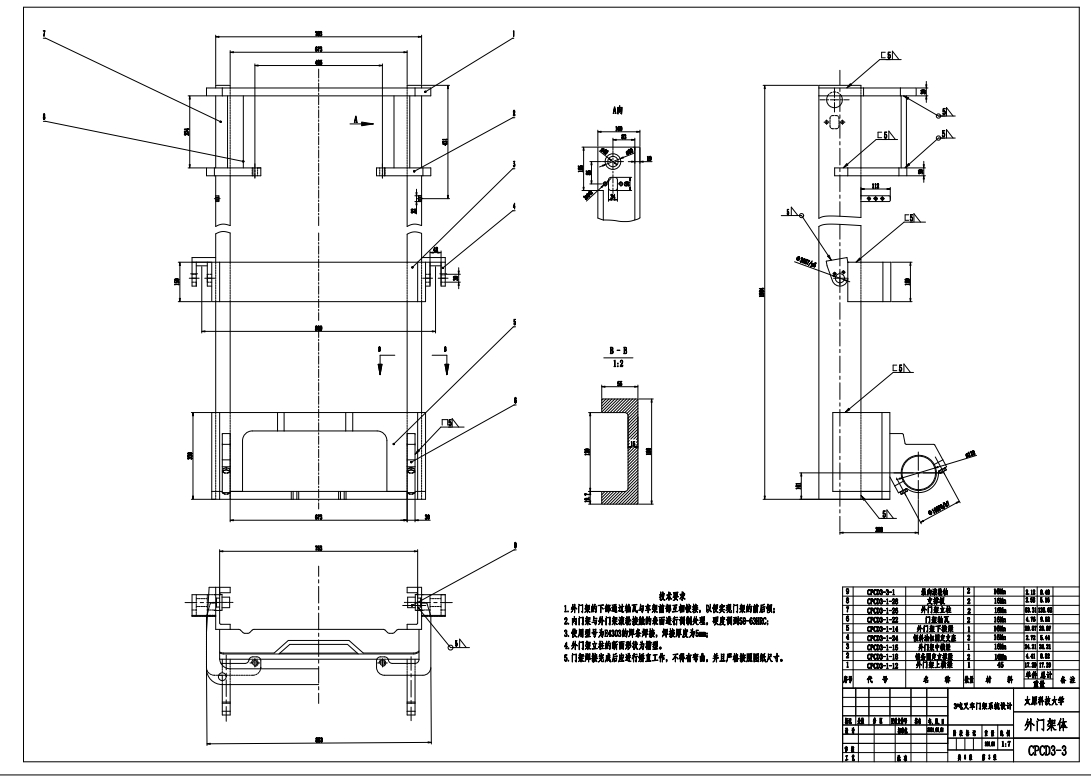

| 65 | A1—外门架体.dwg | 571.80K |
| 66 | A2—叉架.dwg | 515.89K |
| 67 | A3—内门架上横梁.dwg | 451.09K |
| 68 | A3—外门架上横梁.dwg | 369.56K |
