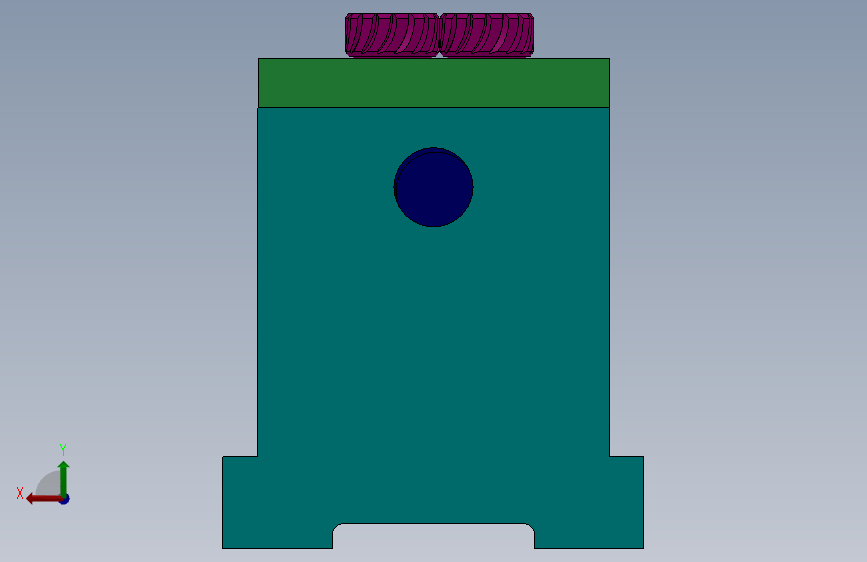

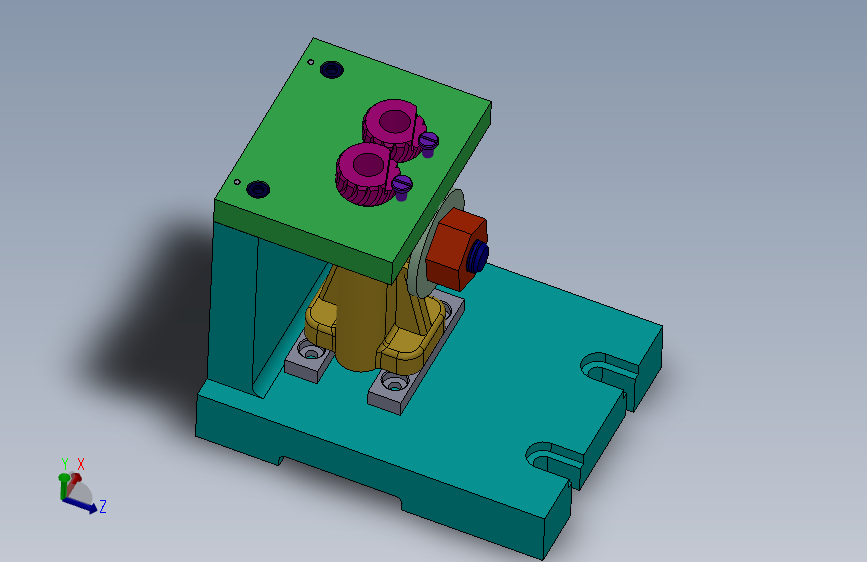

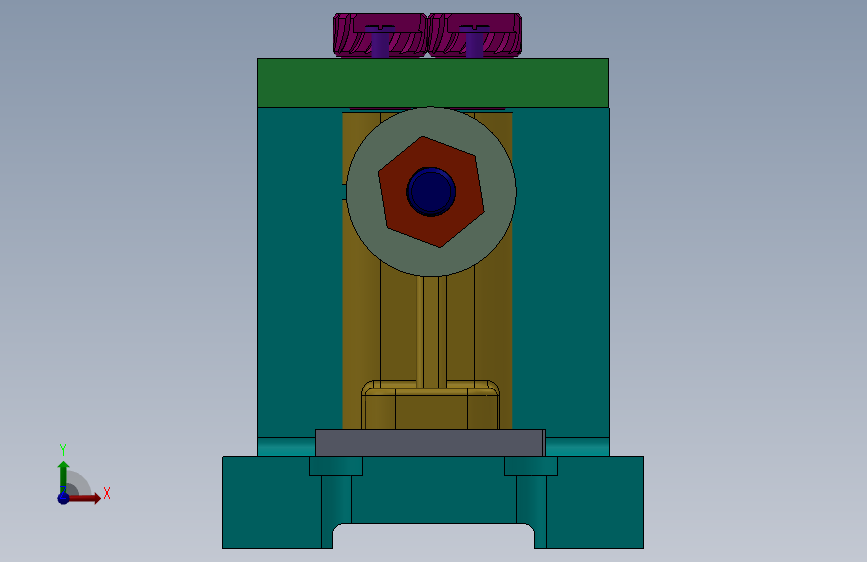

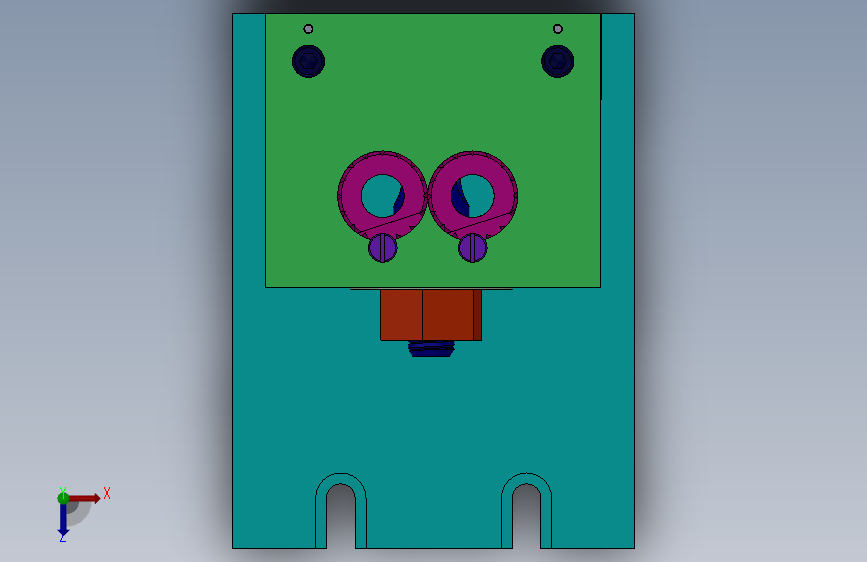

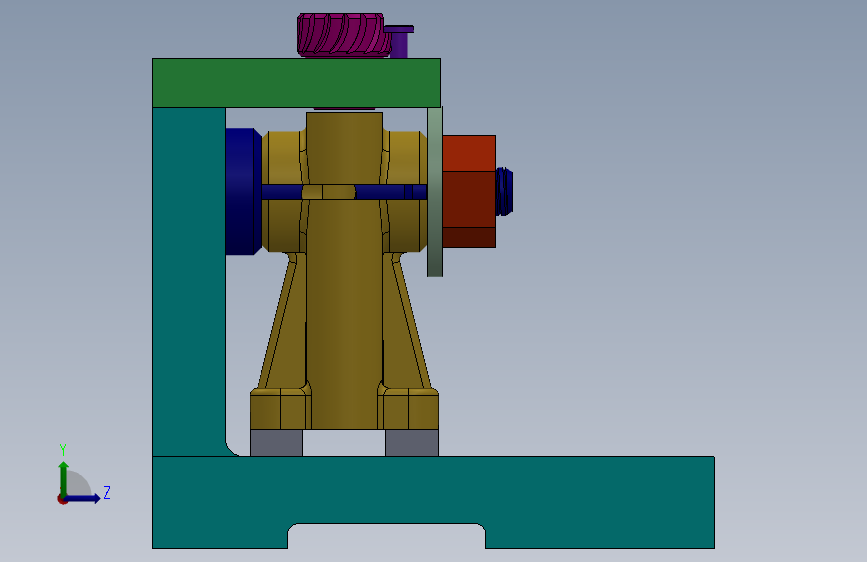

气门摇杆轴支座零件加工工艺和铣50底面、车Φ32两端面、钻2×Φ12孔夹具设计【含3套 SW三维图】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小8.18M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。
气门摇杆轴支座零件加工工艺和铣50底面、车Φ32两端面、钻2×Φ12孔夹具设计【含3套 SW三维图】
图纸描述
气门摇杆轴支座零件加工工艺和铣50底面、车Φ32两端面、钻2×Φ12孔夹具设计【含3套 SW三维图】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小8.18M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
机械梦想家
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  中期报告.doc | 26.50K |
| 2 | 工序卡片.doc | 413.00K |
| 3 | 开题报告.doc | 145.50K |
| 4 | 毕业论文.doc | 705.65K |
| 5 |  毛坯图-A4.dwg | 223.53K |
| 6 | 车夹具体—A2.dwg | 108.69K |
| 7 | 车装配图—A1.dwg | 253.19K |
| 8 | 钻夹具体.dwg | 95.09K |
| 9 | 钻床轴销.dwg | 87.88K |
| 10 | 钻模板.dwg | 87.63K |
| 11 | 钻装配图.dwg | 132.13K |
| 12 | 铣夹具体—A2.dwg | 110.44K |
| 13 | 铣装配图—A1.dwg | 185.44K |
| 14 | 零件图-A4.dwg | 95.13K |
| 15 |  A型固定式定位销.SLDPRT | 489.50K |
| 16 | M5x25螺栓.SLDPRT | 481.50K |
| 17 | U型压板.SLDPRT | 570.50K |
| 18 | 主轴.SLDPRT | 536.00K |
| 19 | 平衡块.SLDPRT | 510.00K |
| 20 | 花盘.SLDPRT | 509.00K |
| 21 |  装配体4.SLDASM | 358.00K |
| 22 | 调节支撑M5X30.SLDPRT | 469.00K |
| 23 | 车装.SLDPRT | 1.67M |
| 24 | 过渡盘.SLDPRT | 479.00K |
| 25 | 锁紧盘.SLDPRT | 492.00K |
| 26 | 零件1.SLDPRT | 609.00K |
| 27 | 零件2.SLDPRT | 735.50K |
| 28 | 零件3.SLDPRT | 579.50K |
| 29 | 内六角螺钉.SLDPRT | 471.00K |
| 30 | 圆柱销.SLDPRT | 71.00K |
| 31 | 夹具体.SLDPRT | 248.00K |
| 32 | 快换钻套.SLDPRT | 543.00K |
| 33 | 支撑板.sldprt | 142.00K |
| 34 | 气门摇杆轴支座.SLDPRT | 550.50K |
| 35 | 螺母.SLDPRT | 276.50K |
| 36 | 螺母垫片.SLDPRT | 112.00K |
| 37 | 装配体1.SLDASM | 869.00K |
| 38 | 钻套螺钉.SLDPRT | 123.50K |
| 39 | 钻模版.SLDPRT | 169.50K |
| 40 | 销轴.SLDPRT | 322.50K |
| 41 | 4-24圆柱销.SLDPRT | 80.00K |
| 42 | 5X30圆柱销.SLDPRT | 80.00K |
| 43 | 6-20圆柱销.SLDPRT | 98.50K |
| 44 | 8-35圆柱销.SLDPRT | 80.00K |
| 45 | B型带孔滚花螺母.SLDPRT | 284.00K |
| 46 | B形固定V形块.SLDPRT | 160.50K |
| 47 | M10-40.SLDPRT | 104.50K |
| 48 | M16x70.SLDPRT | 105.50K |
| 49 | M3-8.SLDPRT | 111.50K |
| 50 | M6X30.SLDPRT | 108.00K |
| 51 | 压块.SLDPRT | 179.50K |
| 52 | 夹具体.SLDPRT | 350.00K |
| 53 | 对刀块.sldprt | 74.50K |
| 54 | 总装.SLDASM | 663.00K |
| 55 | 支座.SLDPRT | 196.50K |
| 56 | 支承块2.SLDPRT | 223.50K |
| 57 | 支撑块.SLDPRT | 176.00K |
| 58 | 零件11.SLDPRT | 359.50K |
| 59 | 零件2.SLDPRT | 213.00K |
| 60 | 零件3.SLDPRT | 772.00K |
| 61 | 零件图-A4.dwl | 31B |
