本研究旨在设计一款适用于轻型货车的高性能驱动桥，鉴于经济发展下轻型货车在物流领域需求激增，且驱动桥性能对车辆动力传输等影响重大，其优化设计对提升车辆性能、推动行业进步意义非凡。研究中，遵循满足功能需求等原则，选用非断开式驱动桥，对主减速器、差速器、半轴、桥壳等展开设计。主减速器采用螺旋锥齿轮传动和单级结构，精准计算齿轮参数与强度；差速器选普通锥齿轮式并优化设计；半轴采用全浮式并完成计算校核；对桥壳简化受力计算强度。结果表明，该驱动桥结构合理，具备良好动力和经济性能，满足零件标准化，维修方便且工艺性能好。创新之处在于，通过优化各部件设计，如主减速器齿轮参数、差速器结构等，提升了驱动桥整体性能，同
轻型货车驱动桥设计（二维三维说明书）

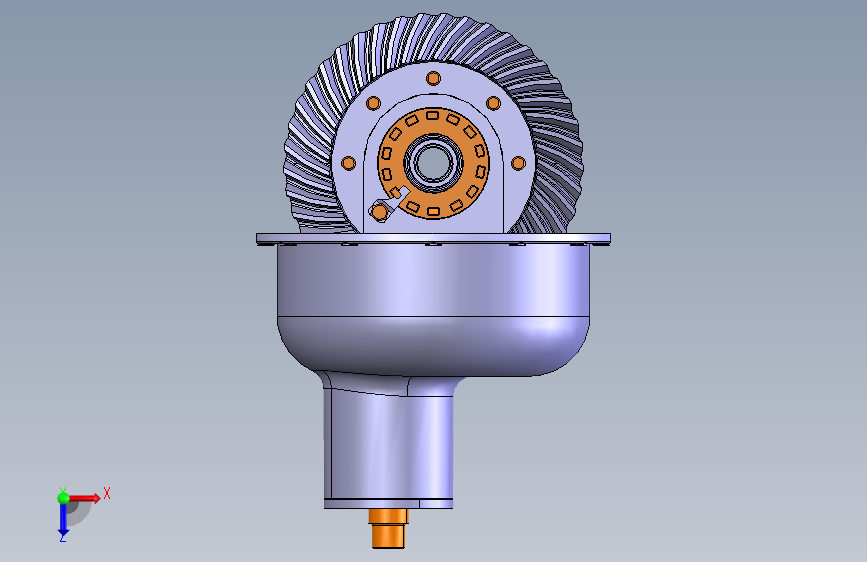

图纸描述
本研究旨在设计一款适用于轻型货车的高性能驱动桥，鉴于经济发展下轻型货车在物流领域需求激增，且驱动桥性能对车辆动力传输等影响重大，其优化设计对提升车辆性能、推动行业进步意义非凡。研究中，遵循满足功能需求等原则，选用非断开式驱动桥，对主减速器、差速器、半轴、桥壳等展开设计。主减速器采用螺旋锥齿轮传动和单级结构，精准计算齿轮参数与强度；差速器选普通锥齿轮式并优化设计；半轴采用全浮式并完成计算校核；对桥壳简化受力计算强度。结果表明，该驱动桥结构合理，具备良好动力和经济性能，满足零件标准化，维修方便且工艺性能好。创新之处在于，通过优化各部件设计，如主减速器齿轮参数、差速器结构等，提升了驱动桥整体性能，同
下载需要350金币
立即下载 收藏
图纸信息
图纸ID ：406600
文件大小：9.27M
所需金币：350
图纸参数：可编辑，包含特征参数
图纸分类：交通运输
图纸格式：sldprt,sldasm,dwg,pdf
软件版本：SOLIDWORKS 2022
作者
磨削王
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  轻型货车驱动桥设计说明书21000）.doc | 1.65M |
| 2 |  Banzhou.sldprt | 47.97K |
| 3 |  chasuqi.SLDASM | 774.48K |
| 4 | Qiaoke.sldprt | 293.38K |
| 5 | Zhujiansuqi_asm.sldasm | 1.92M |

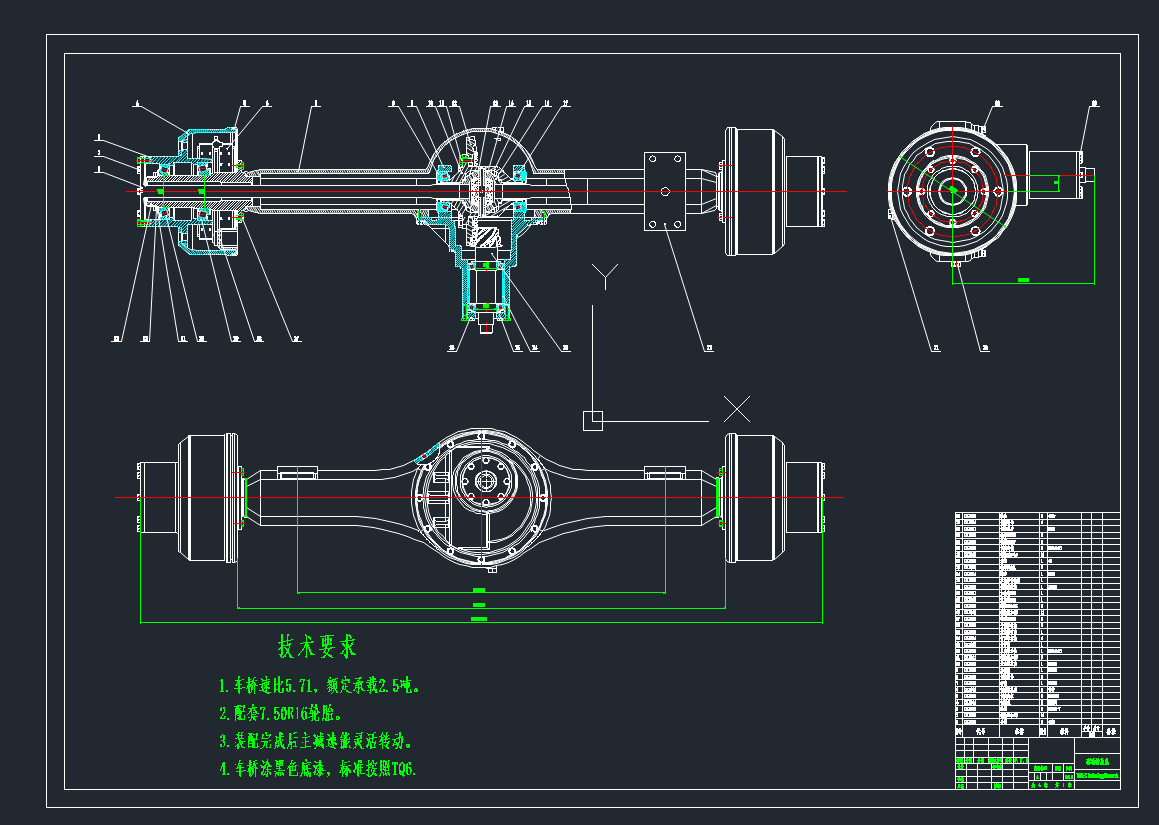

| 6 |  01驱动桥总成.dwg | 436.59K |
| 7 |  01驱动桥总成最新.pdf | 438.47K |

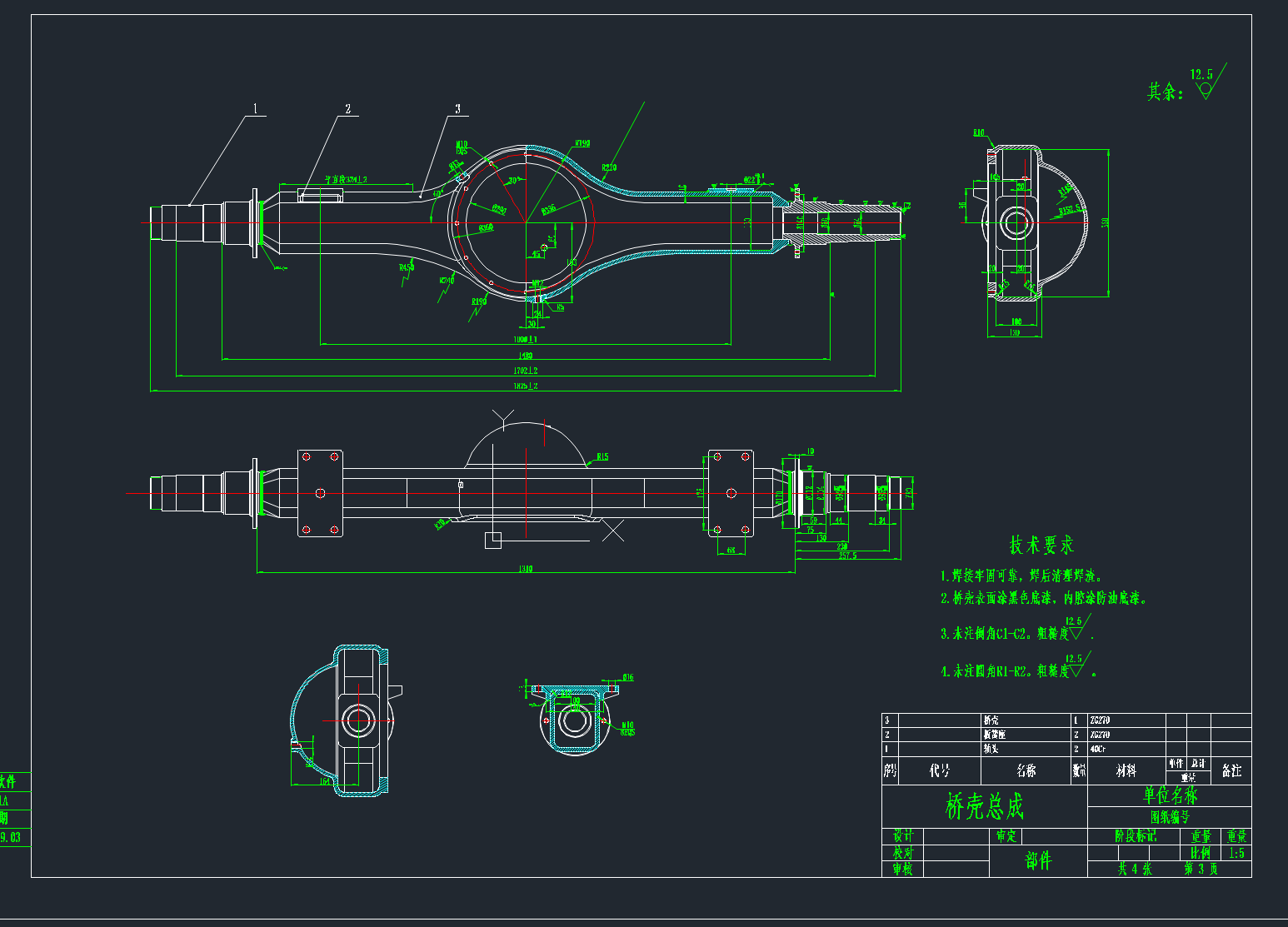

| 8 | 02桥壳总成.dwg | 188.98K |
| 9 | 02桥壳总成.pdf | 231.61K |

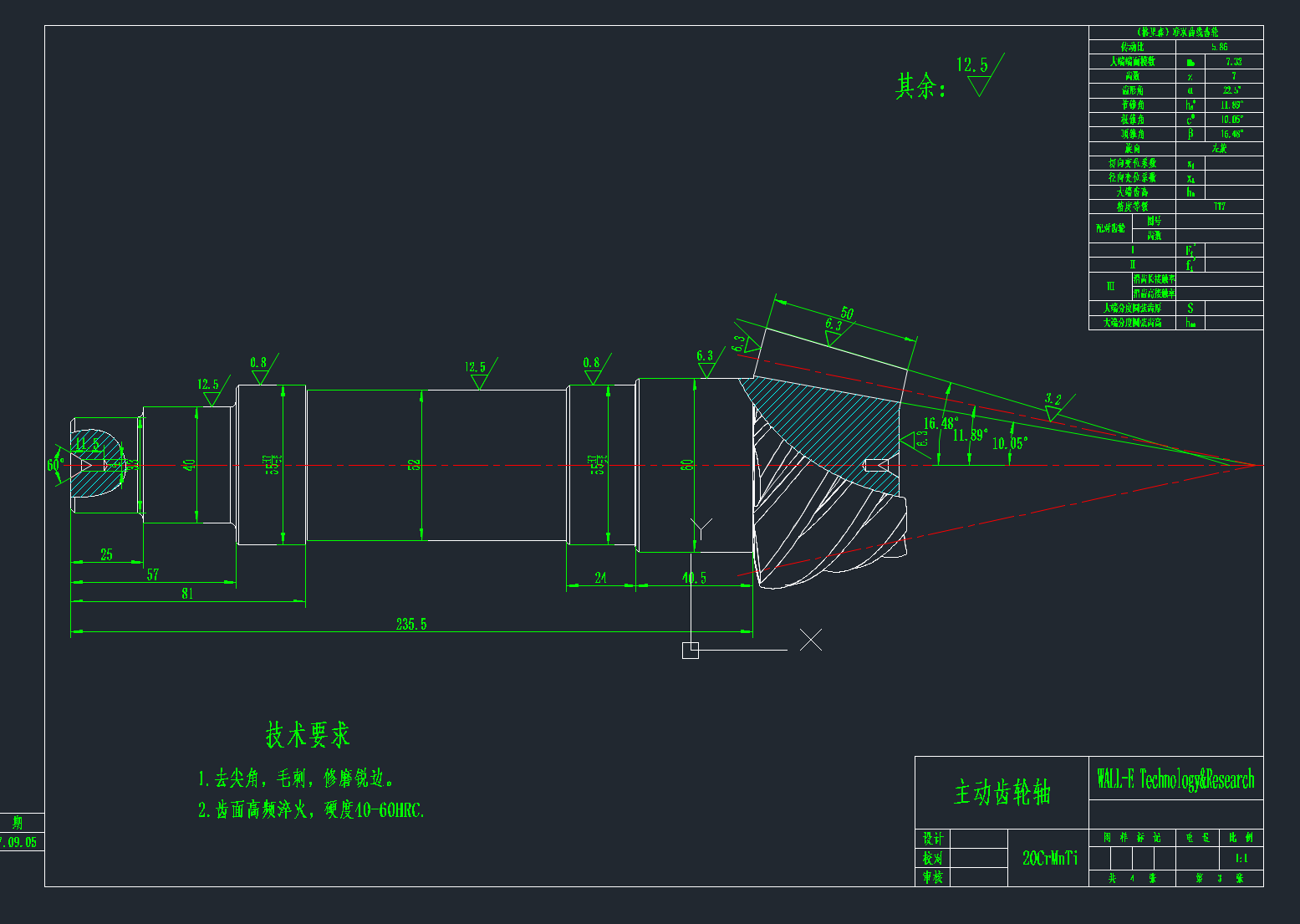

| 10 | 03主动齿轮轴.dwg | 138.17K |
| 11 | 03主动齿轮轴最新.pdf | 205.77K |

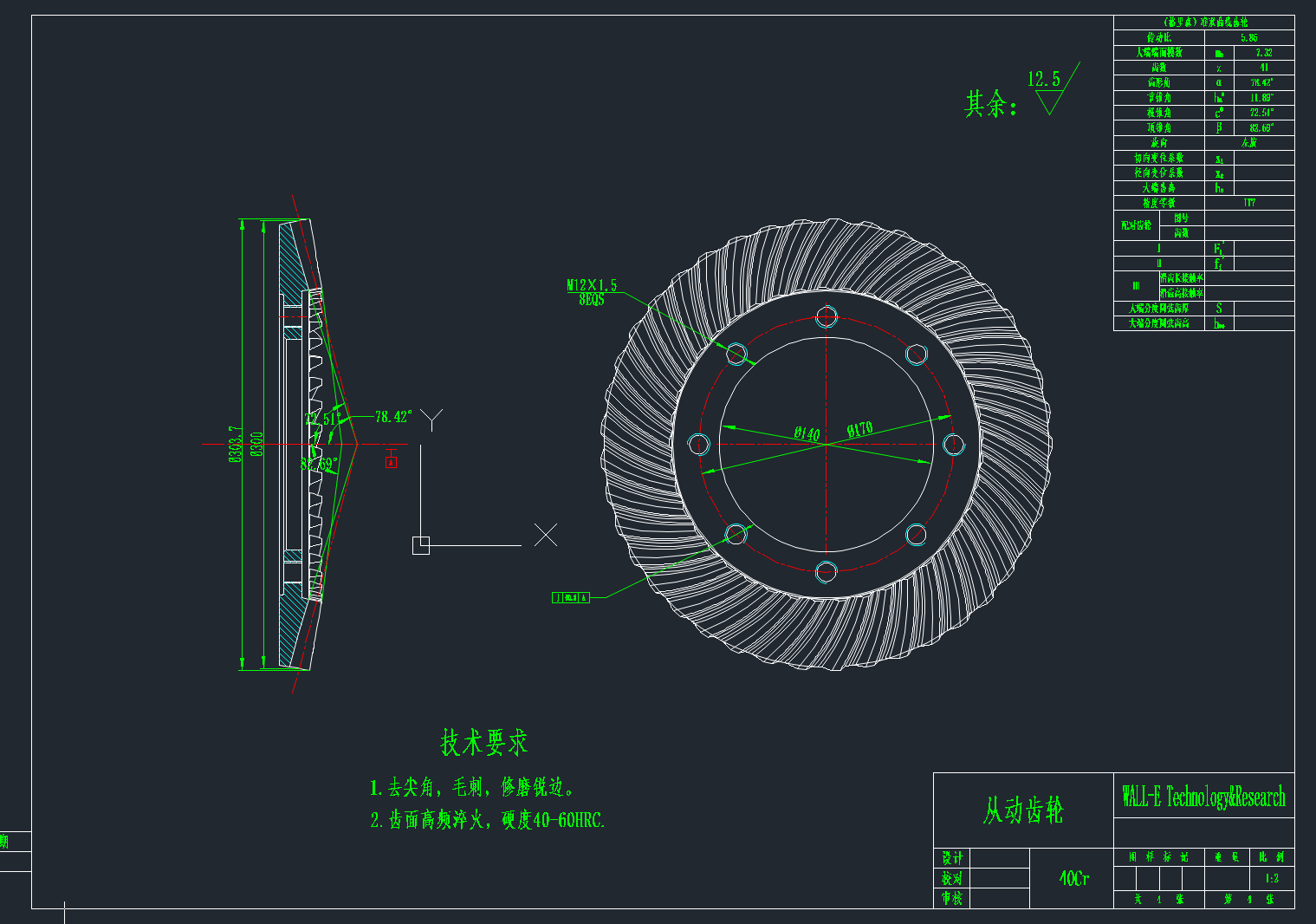

| 12 | 04主动从动齿轮.dwg | 214.57K |
