三元转子泵泵体的加工工艺装备及钻Φ15孔夹具设计含非标6张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小8.26M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
三元转子泵泵体的加工工艺装备及钻Φ15孔夹具设计含非标6张CAD图
图纸描述
三元转子泵泵体的加工工艺装备及钻Φ15孔夹具设计含非标6张CAD图图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小8.26M,图纸格式为pdf,dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
语轻扬
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X40简介-三元转子泵泵体的加工工艺装备及钻Φ15孔夹具设计含非标6张CAD图.pdf | 3.17M |
| 2 |  夹紧符号.dwg | 86.35K |

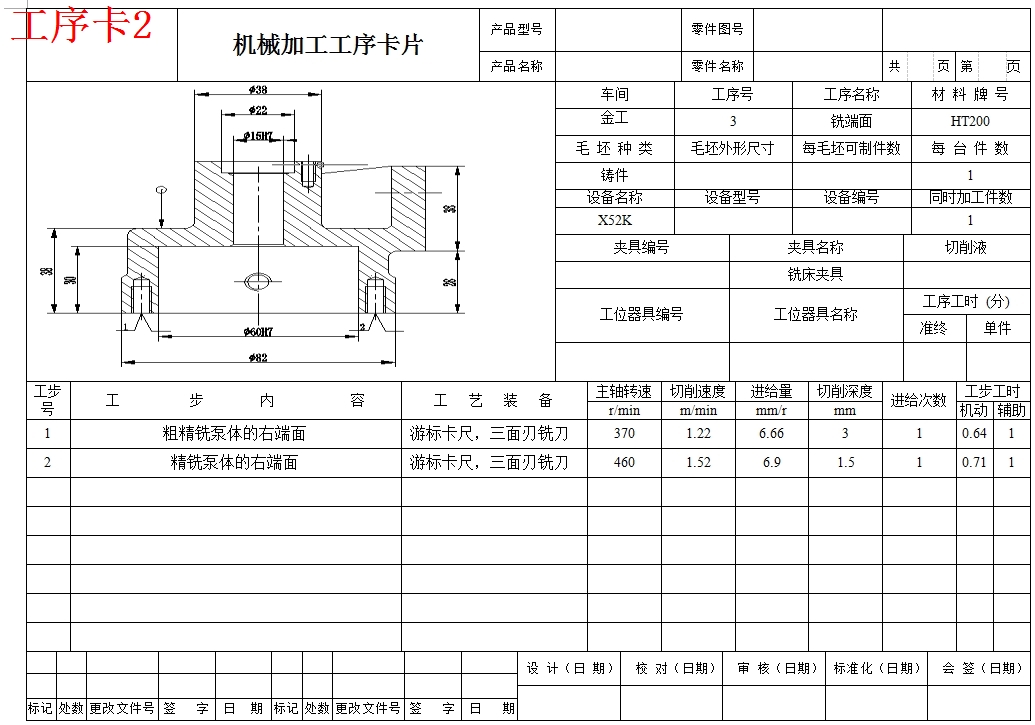

| 3 |  机械加工工序卡10--攻丝.doc | 60.78K |
| 4 | 机械加工工序卡11--攻丝.doc | 63.78K |
| 5 | 机械加工工序卡12--车面.doc | 61.78K |
| 6 | 机械加工工序卡13--倒角.doc | 61.78K |

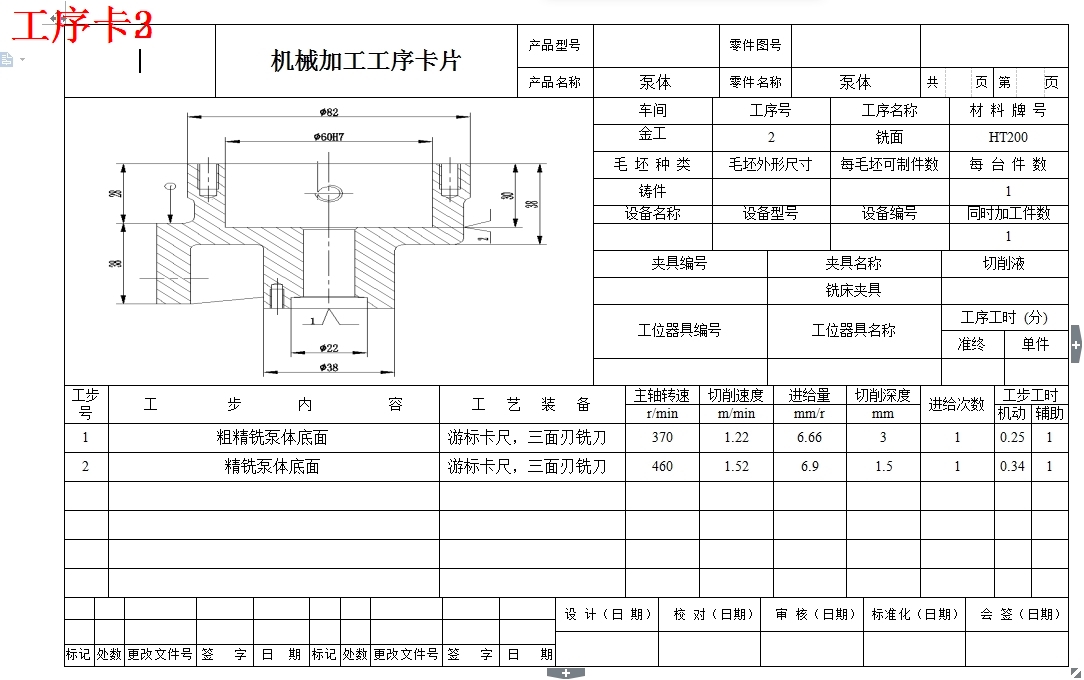

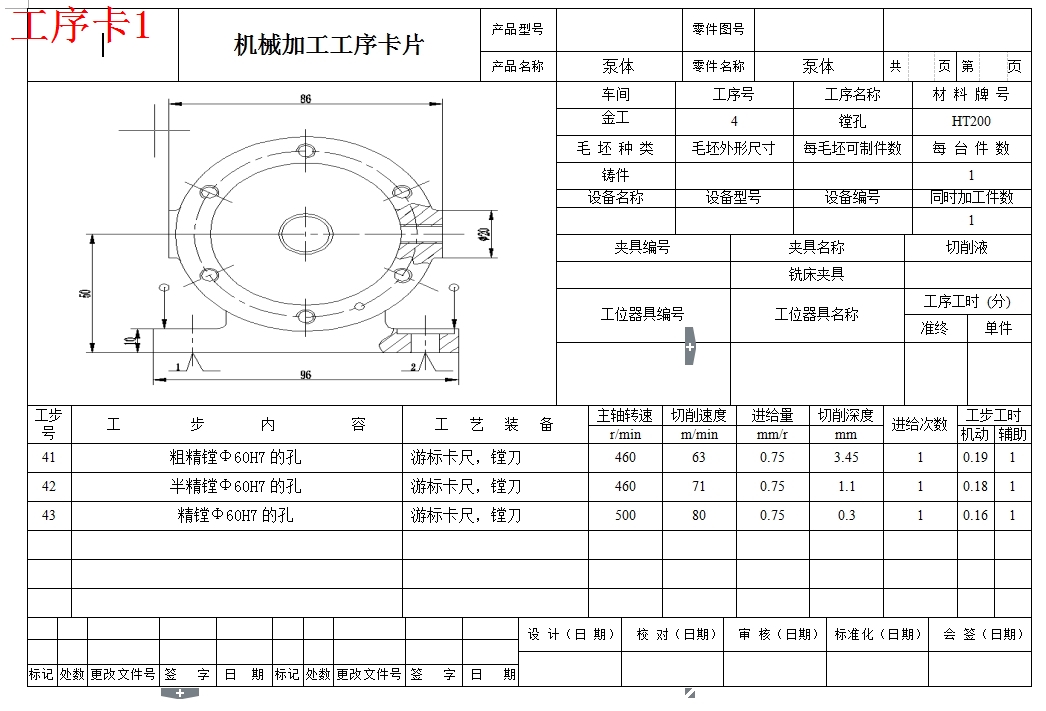

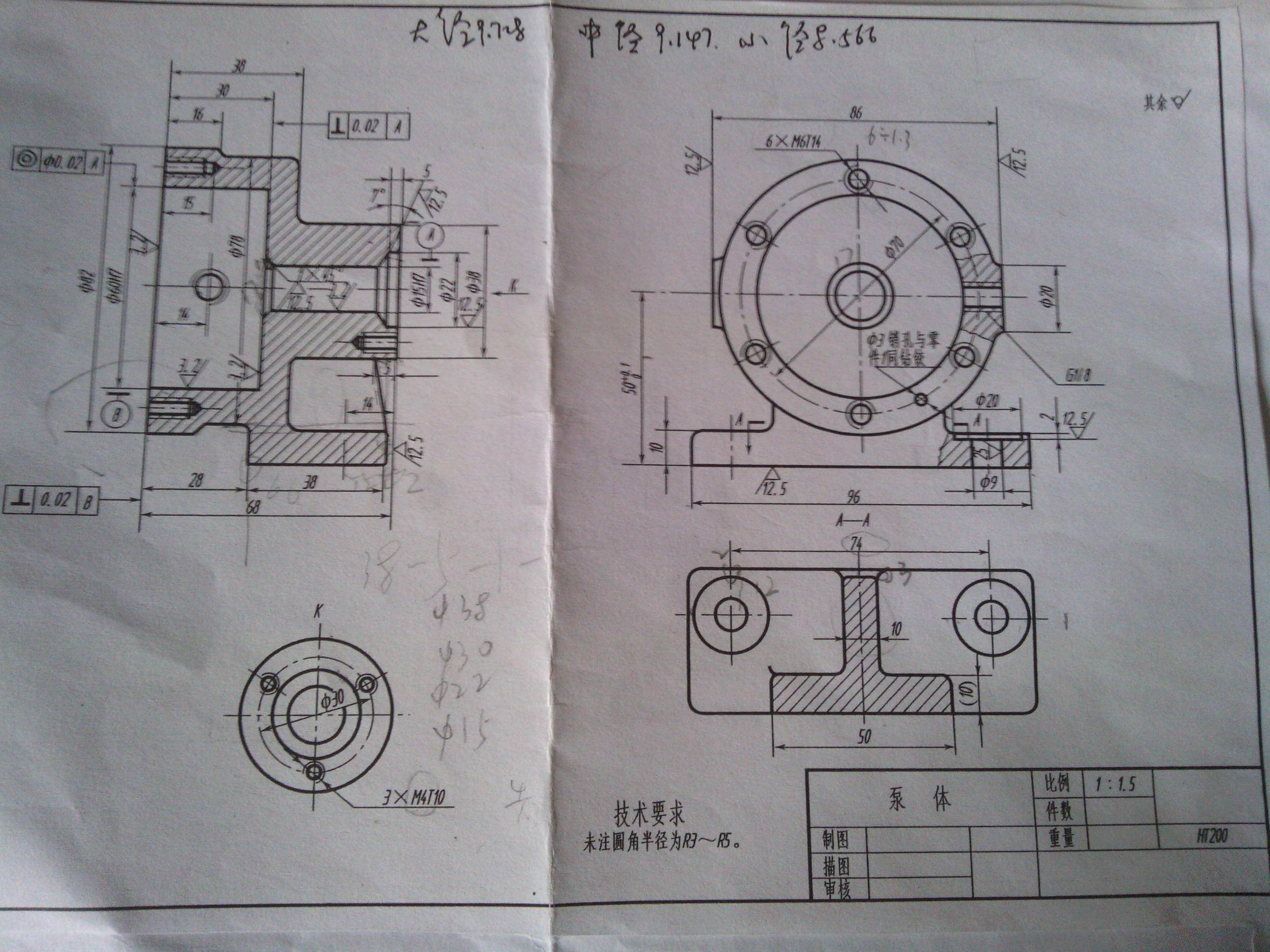

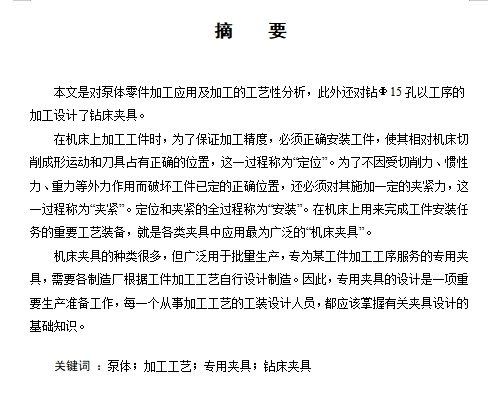

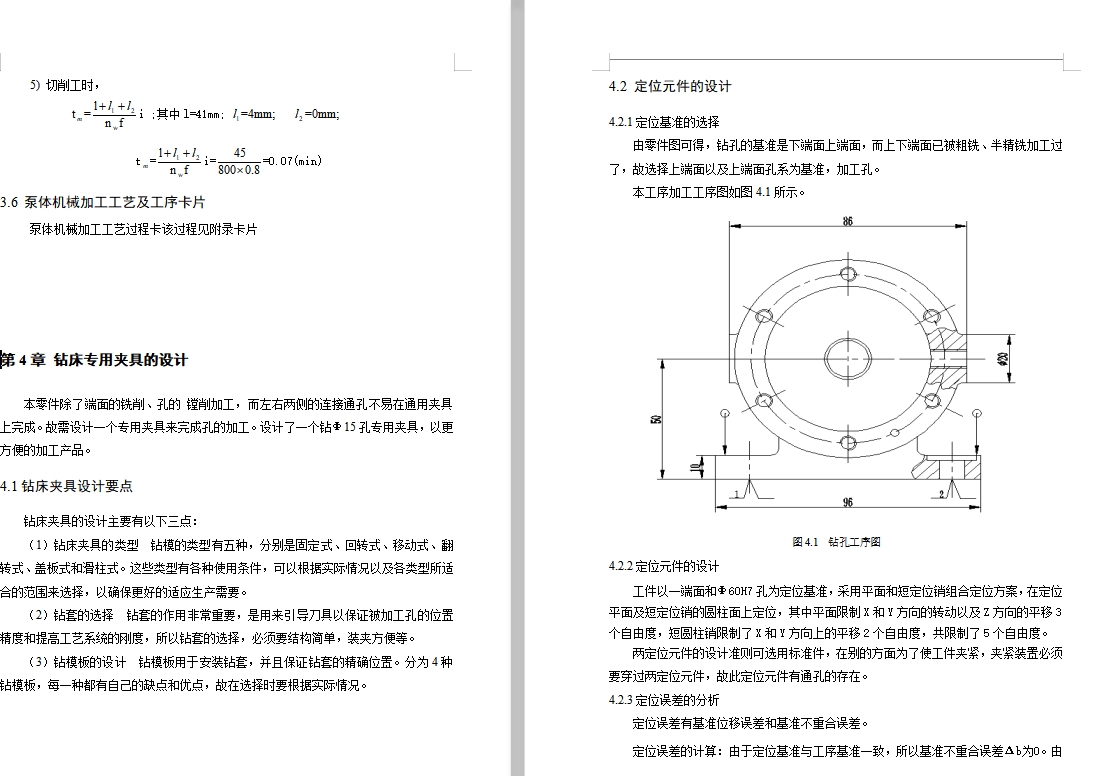

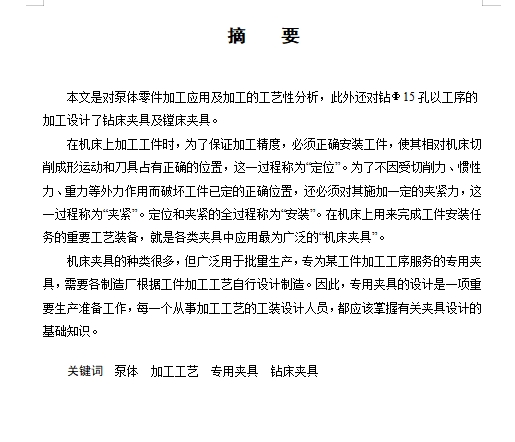

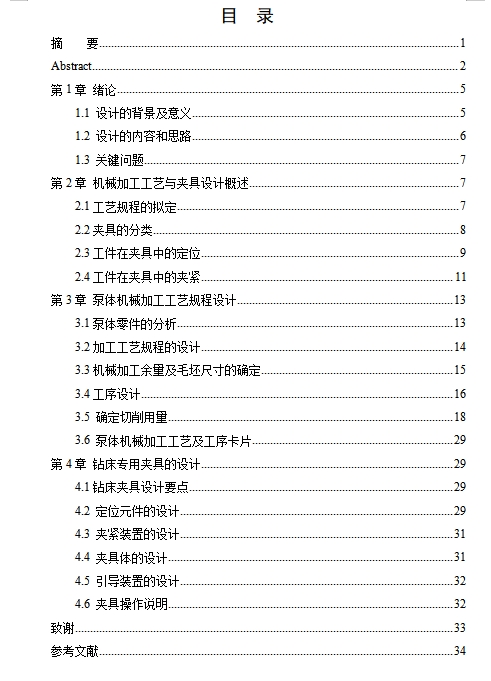

| 7 | 机械加工工序卡2--铣面.doc | 68.82K |
| 8 | 机械加工工序卡3--铣面.doc | 65.31K |
| 9 | 机械加工工序卡4--镗孔.doc | 67.82K |
| 10 | 机械加工工序卡5--钻扩铰孔.doc | 84.20K |
| 11 | 机械加工工序卡6--钻孔.doc | 61.29K |
| 12 | 机械加工工序卡7--钻孔.doc | 62.29K |
| 13 | 机械加工工序卡8--钻孔.doc | 65.29K |
| 14 | 机械加工工序卡9--攻丝.doc | 61.78K |
| 15 | 机械加工工艺卡.doc | 62.04K |
| 16 | 泵体毛坯图.dwg | 71.50K |
| 17 | 泵体零件图.dwg | 73.16K |
| 18 | 说明书-泵体零件的机械加工工艺规程及钻Φ15孔夹设计.doc | 1013.08K |

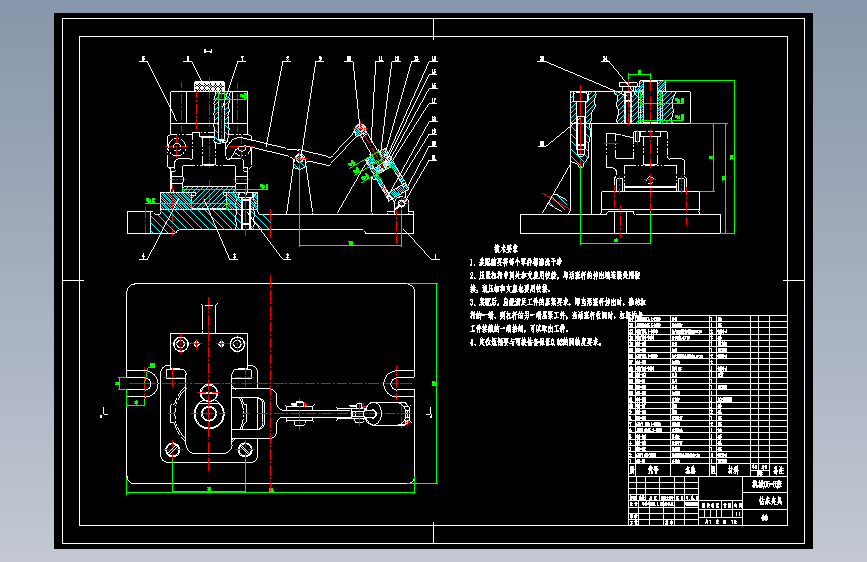

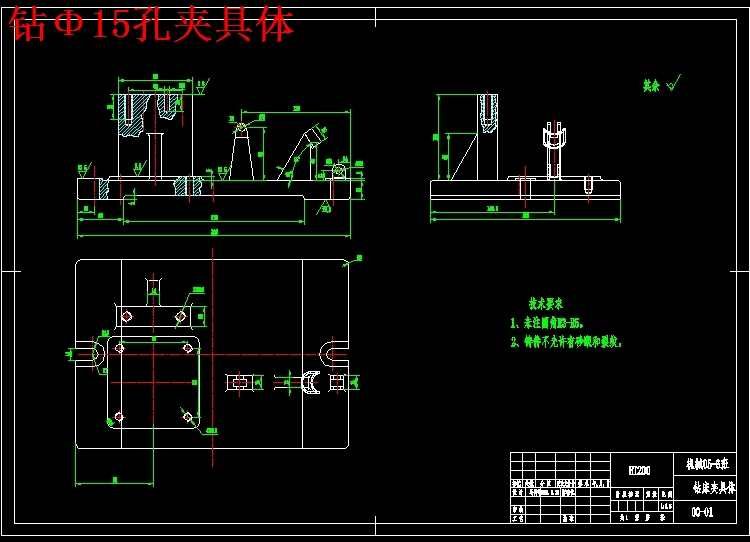

| 19 | 钻Φ15孔夹具体.dwg | 83.60K |
| 20 | 钻Φ15孔夹具装配图.dwg | 151.01K |

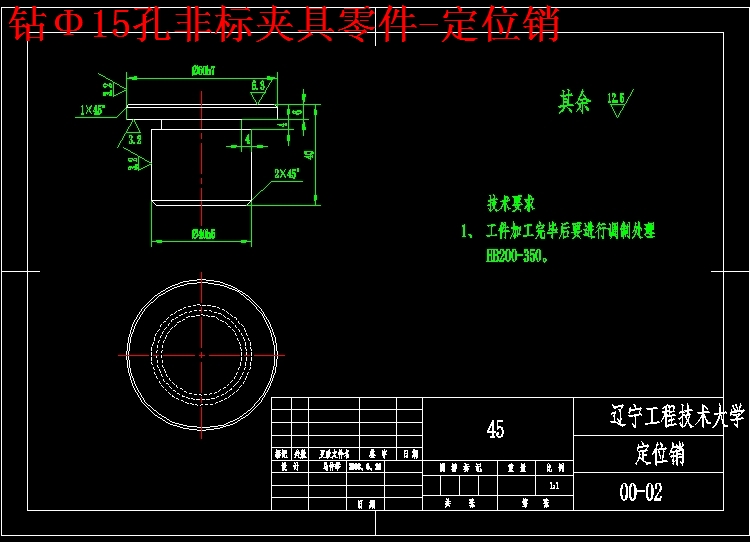

| 21 | 钻Φ15孔非标夹具零件-压紧杠杆.dwg | 53.96K |
| 22 | 钻Φ15孔非标夹具零件-定位销.dwg | 42.39K |
| 23 | 夹具模板.doc | 1.27M |
| 24 | 客户卡片.doc | 66.60K |
