炼钢转炉专用气动蝶阀的结构设计含开题及9张CAD图图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小2M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
炼钢转炉专用气动蝶阀的结构设计含开题及9张CAD图
图纸描述
炼钢转炉专用气动蝶阀的结构设计含开题及9张CAD图图纸下载,该图纸类型属于零部件模型、液压及气动元件图纸,图纸大小2M,图纸格式为dwg,pdf,图纸软件为AutoCAD 2004,可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
WhimsicalChampion
已分享: 份作品

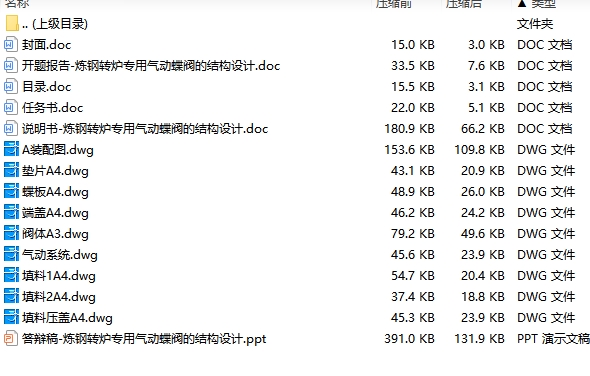

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

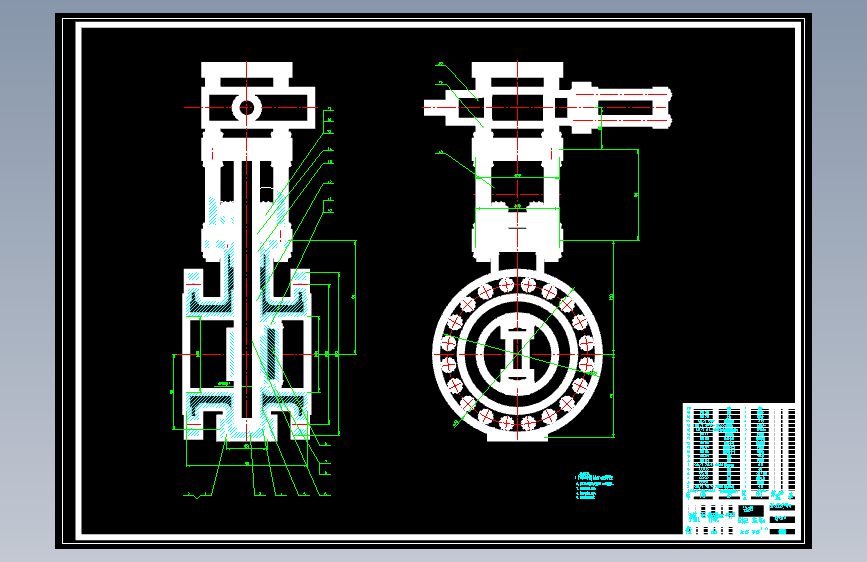

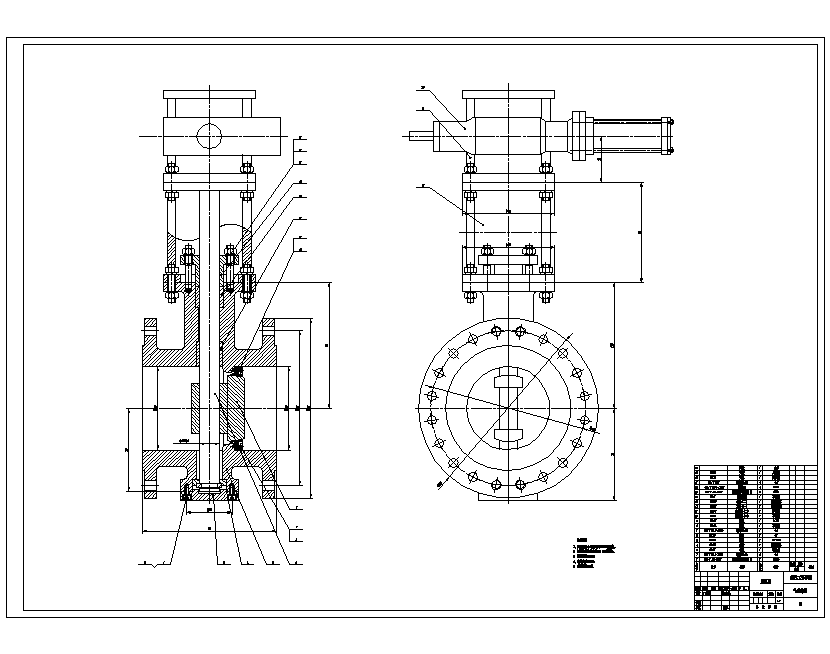

| 1 |  A装配图.dwg | 153.63K |
| 2 |  C4010简介-炼钢转炉专用气动蝶阀的结构设计含开题及9张CAD图.pdf | 760.50K |
| 3 |  任务书.doc | 22.00K |

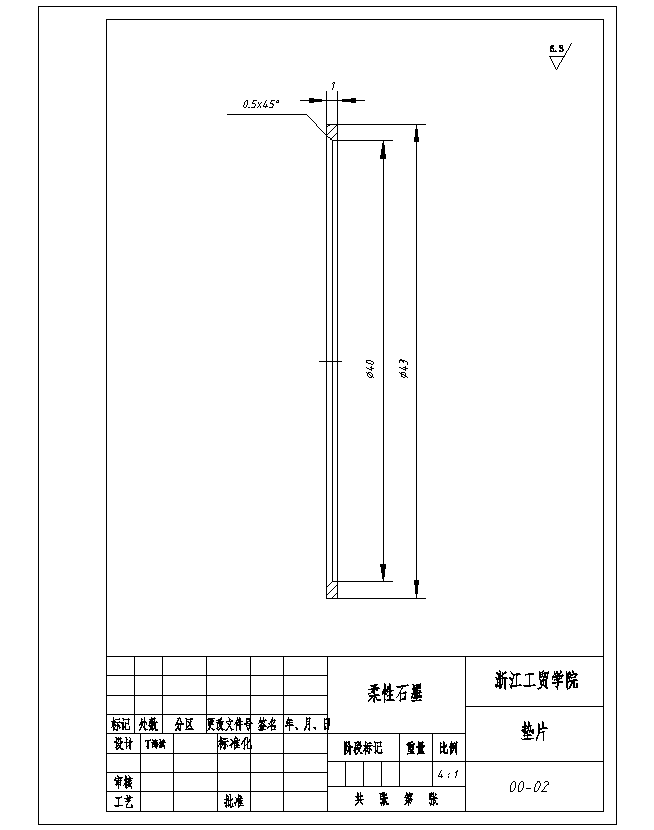

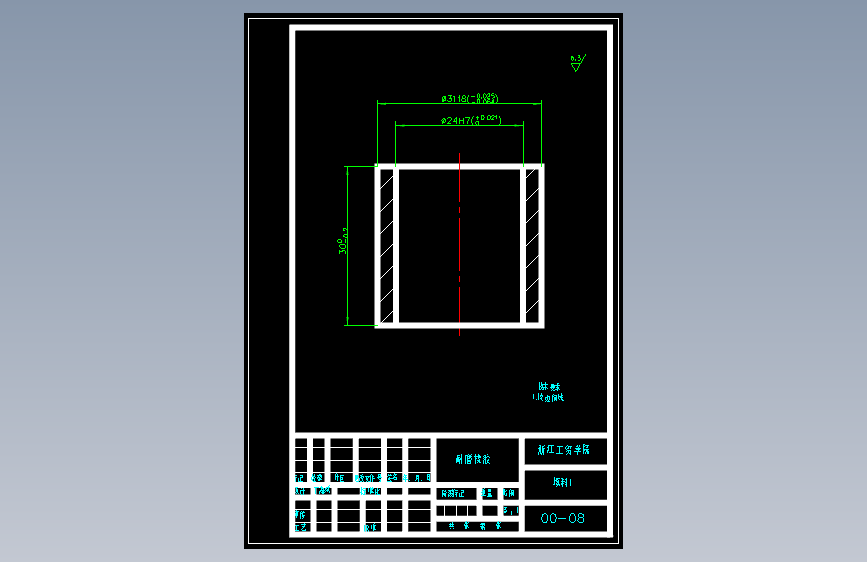

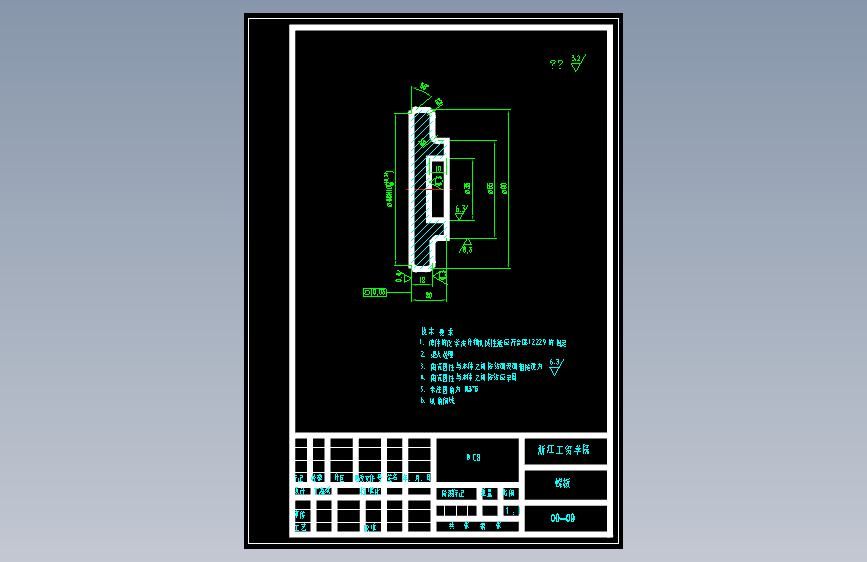

| 4 | 垫片A4.dwg | 43.10K |
| 5 | 填料1A4.dwg | 54.74K |
| 6 | 填料2A4.dwg | 37.43K |
| 7 | 填料压盖A4.dwg | 45.35K |
| 8 | 封面.doc | 15.00K |
| 9 | 开题报告-炼钢转炉专用气动蝶阀的结构设计.doc | 33.55K |

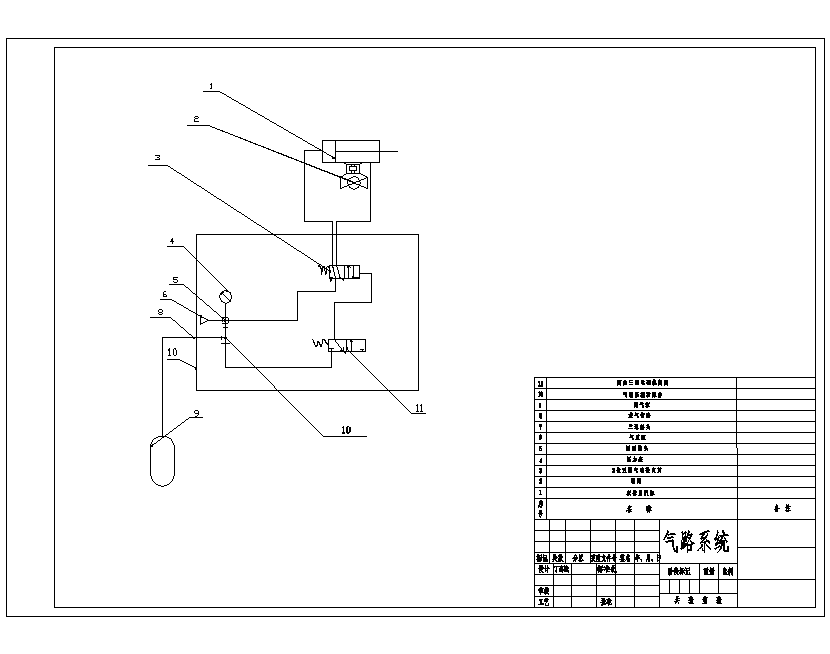

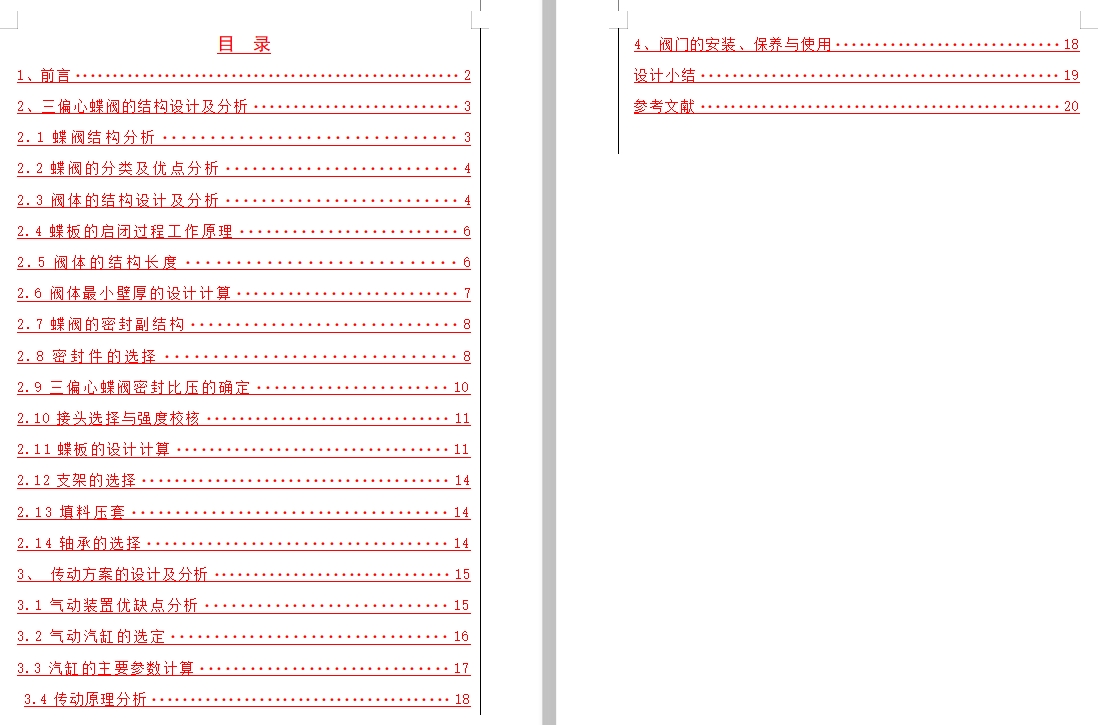

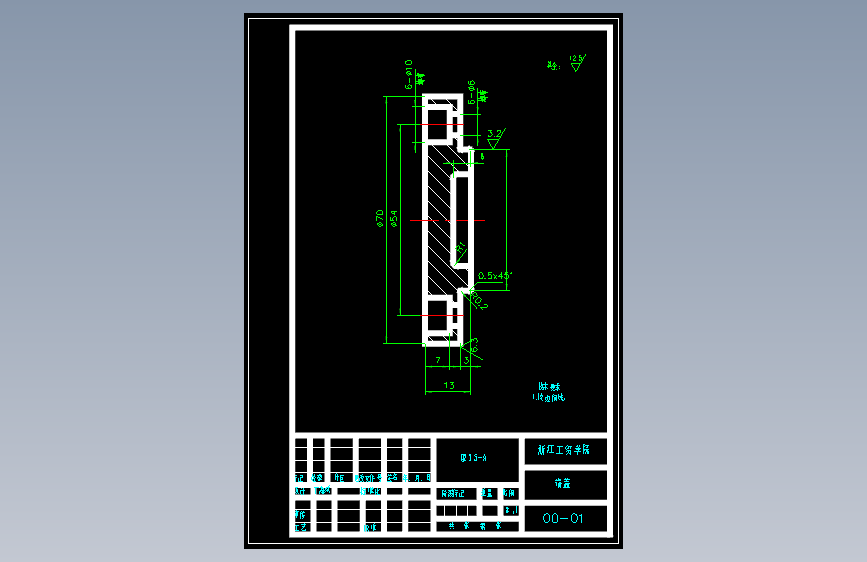

| 10 | 气动系统.dwg | 45.60K |
| 11 | 目录.doc | 15.50K |
| 12 | 端盖A4.dwg | 46.15K |
| 13 | 答辩稿-炼钢转炉专用气动蝶阀的结构设计.ppt | 391.00K |
| 14 | 蝶板A4.dwg | 48.94K |

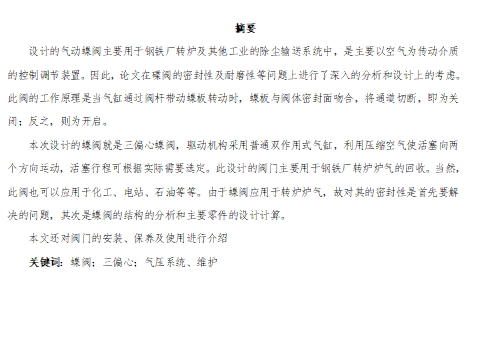

| 15 | 说明书-炼钢转炉专用气动蝶阀的结构设计.doc | 180.94K |

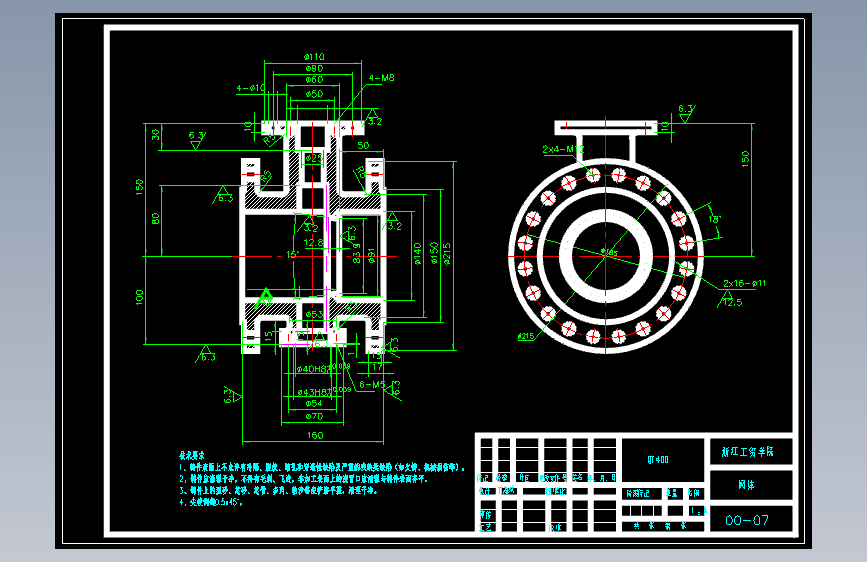

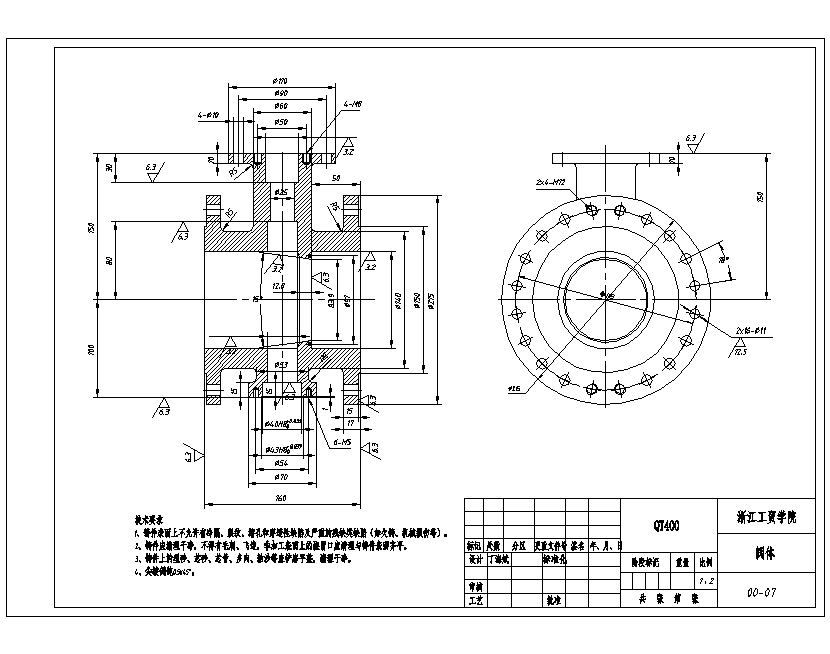

| 16 | 阀体A3.dwg | 79.16K |
