滤油器体加工工艺及钻出油孔竖直M18孔（φ11孔）夹具设计【含三维SW】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小11.21M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2019,可供设计参考。

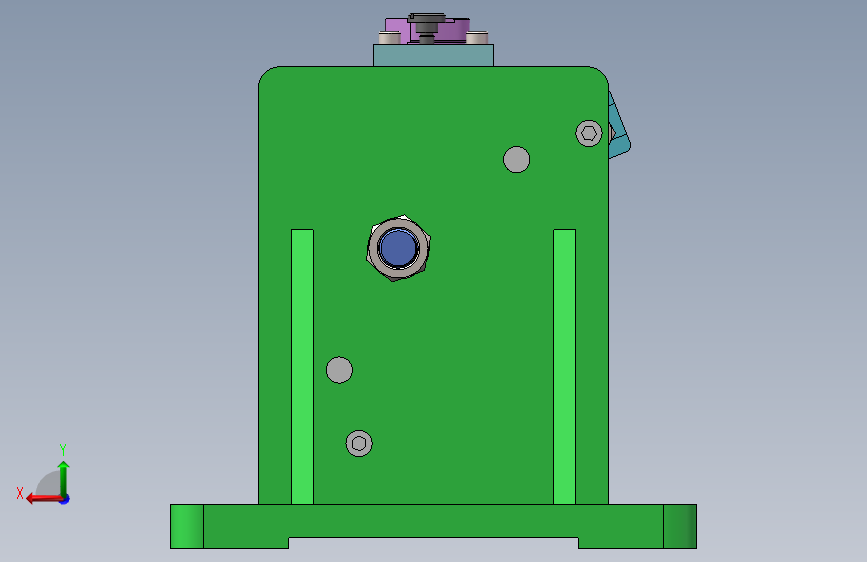

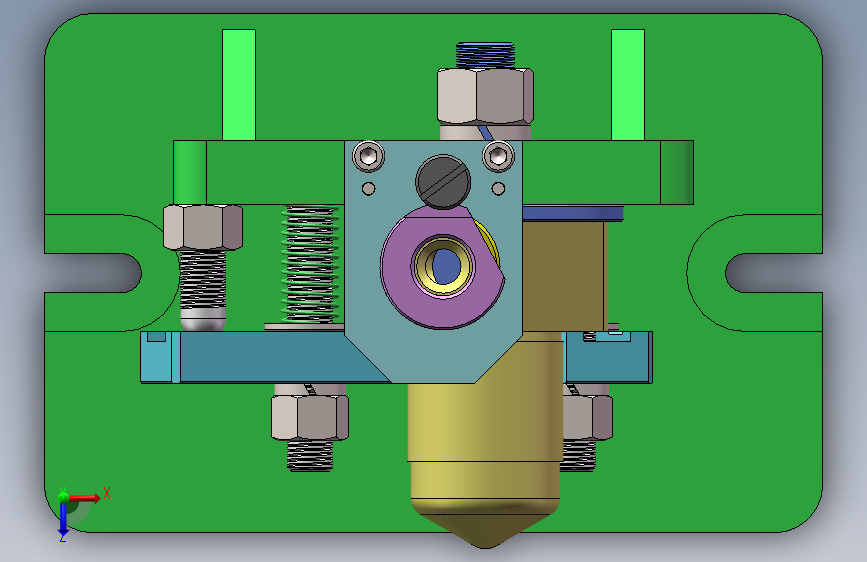

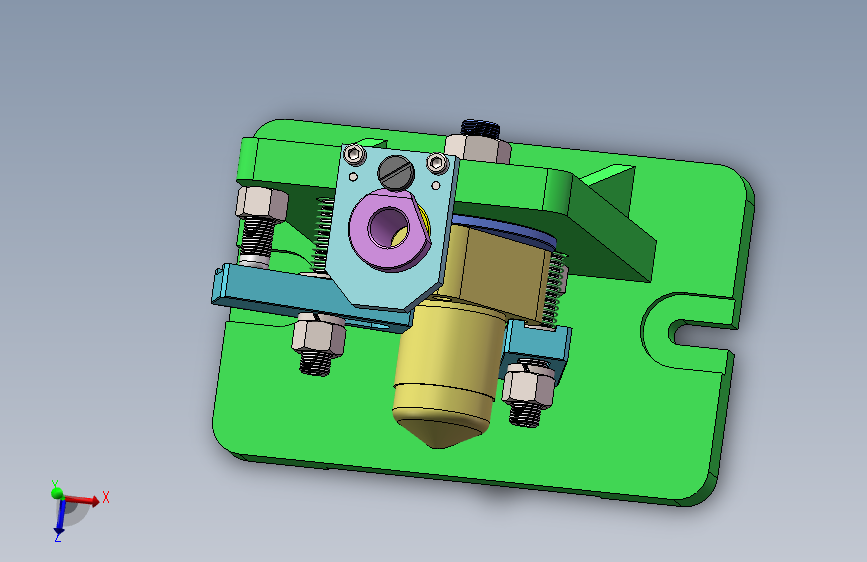

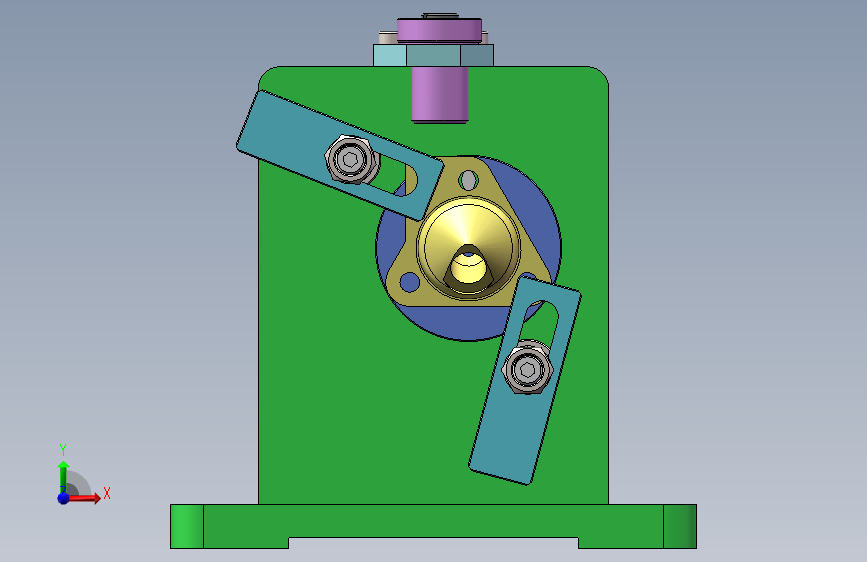

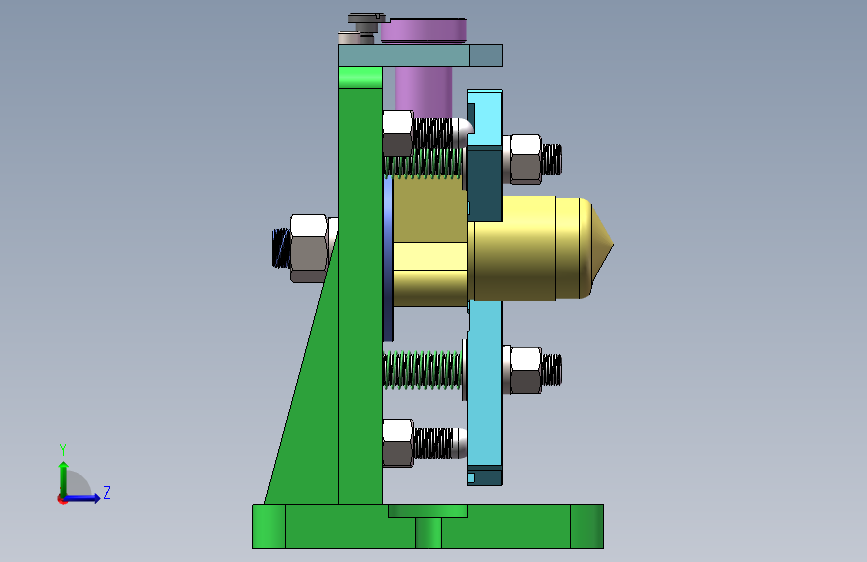

滤油器体加工工艺及钻出油孔竖直M18孔（φ11孔）夹具设计【含三维SW】
图纸描述
滤油器体加工工艺及钻出油孔竖直M18孔（φ11孔）夹具设计【含三维SW】图纸下载,该图纸类型属于五金工具、五金配件图纸,图纸大小11.21M,图纸格式为dwg,sldprt,sldasm,图纸软件为SOLIDWORKS 2019,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
WX_203067
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

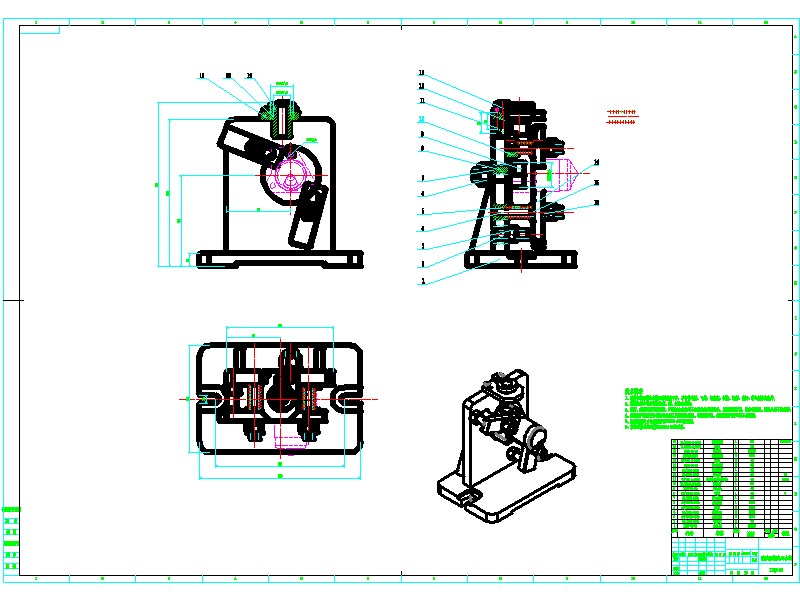

| 1 |  A0夹具装配图.dwg | 241.39K |

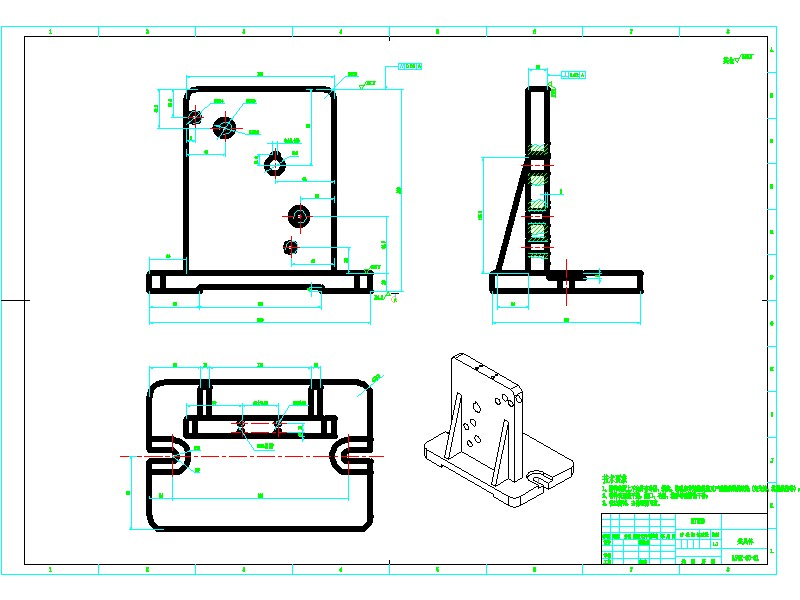

| 2 | A1夹具体.dwg | 147.92K |

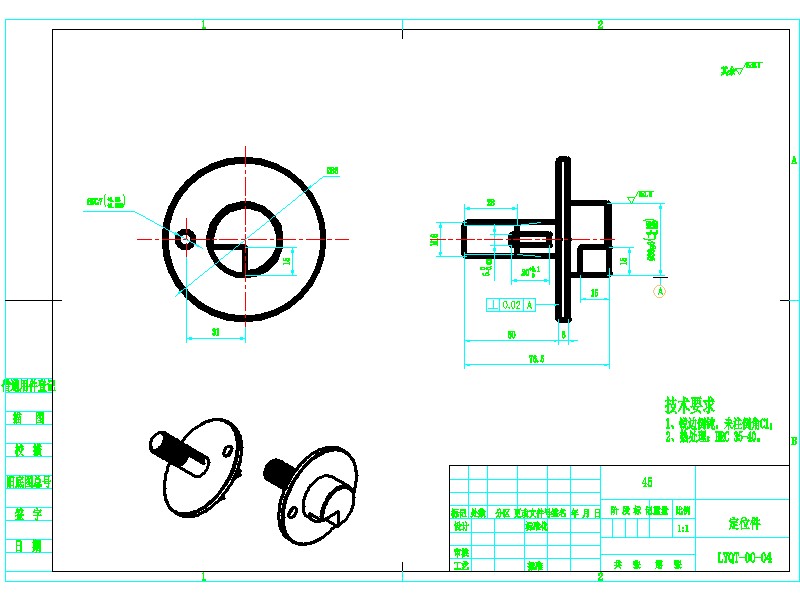

| 3 | A3定位元件.dwg | 182.71K |

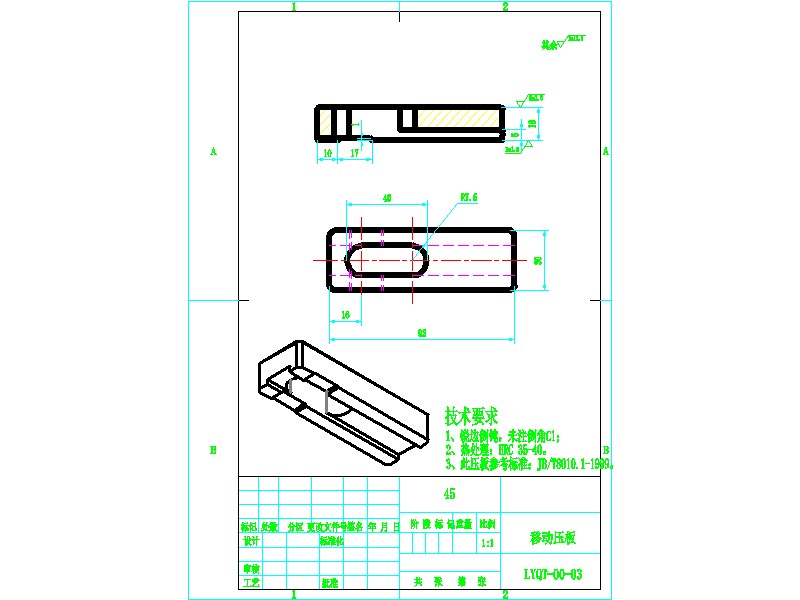

| 4 | A4移动压板.dwg | 117.59K |

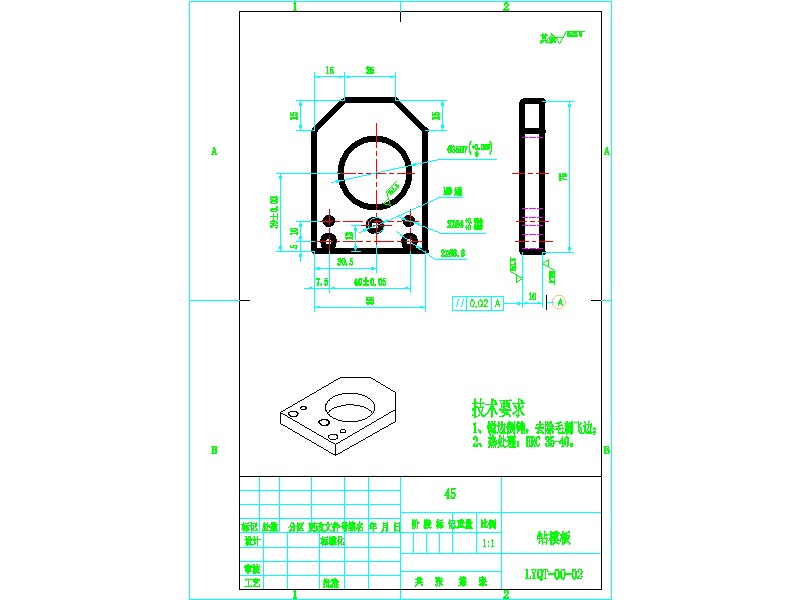

| 5 | A4钻模板.dwg | 125.22K |

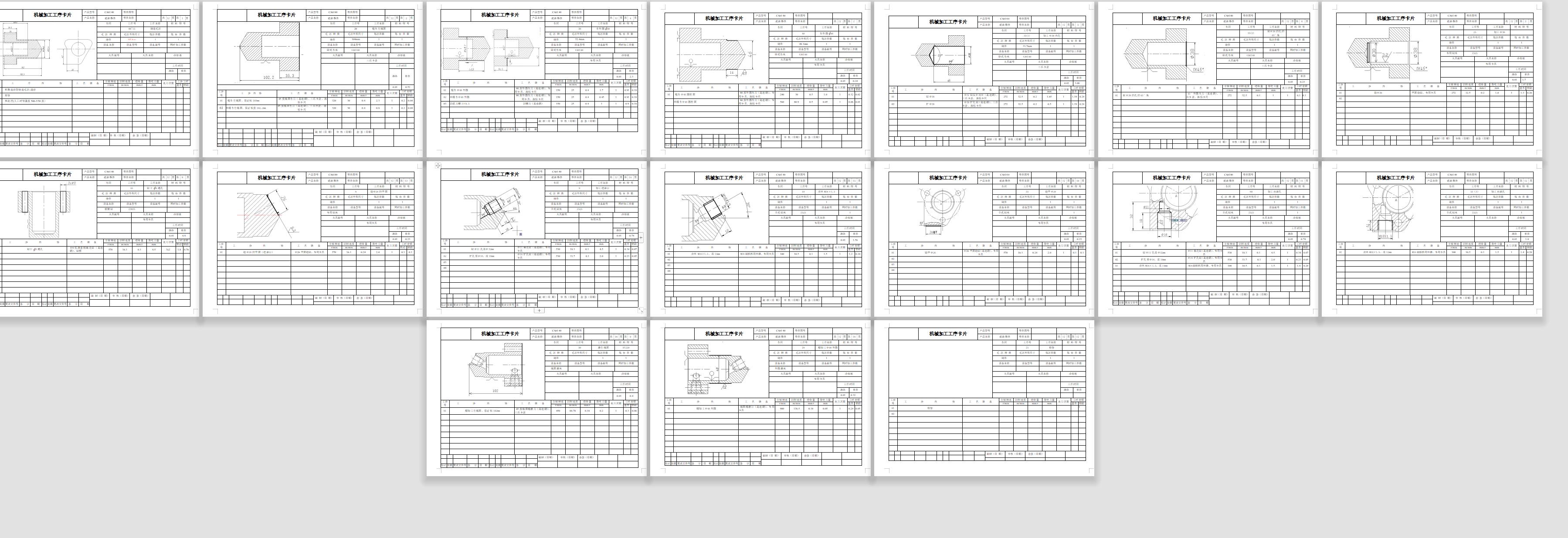

| 6 |  全套工序卡片【17张】.doc | 15.47M |
| 7 | 工艺过程卡.doc | 79.00K |

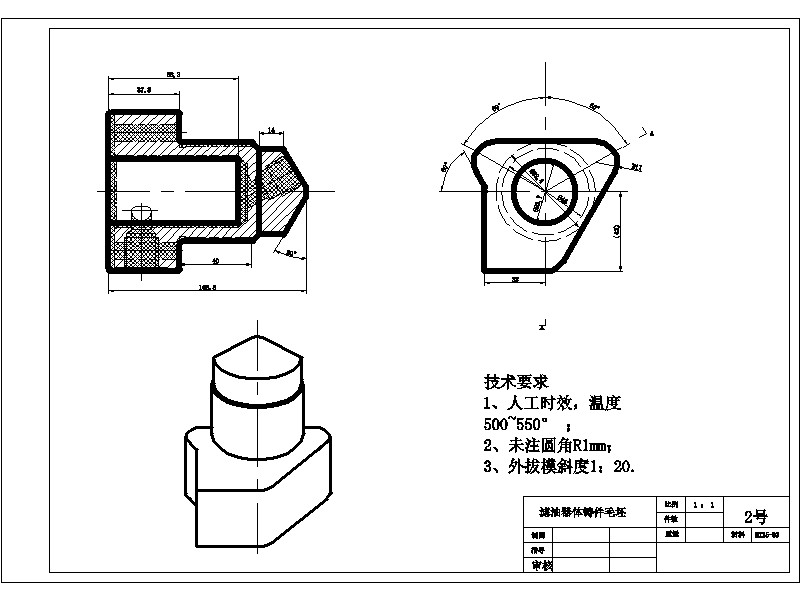

| 8 | 毛坯.dwg | 122.81K |

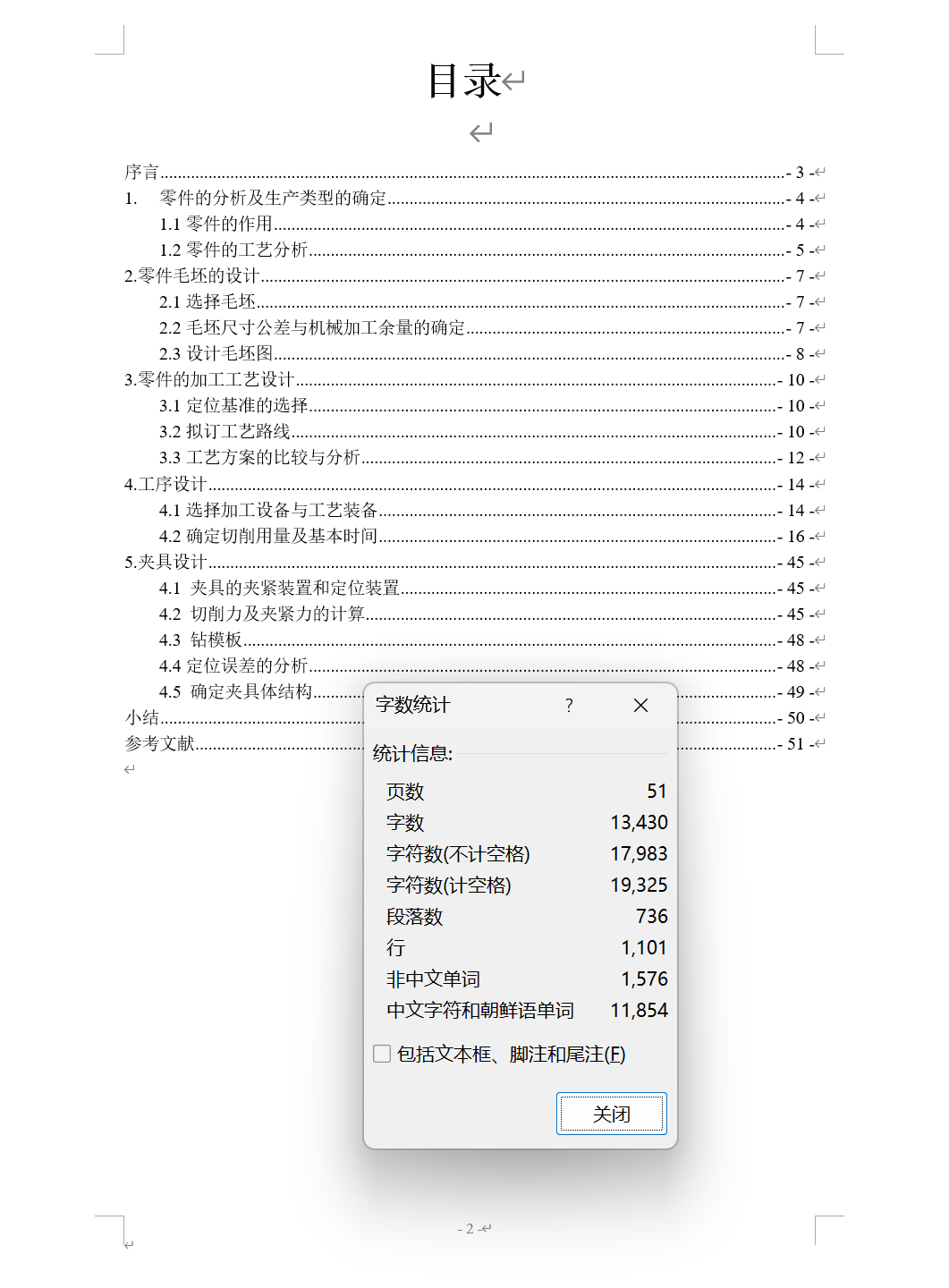

| 9 | 设计说明书.doc | 1.61M |
| 10 | 零件图.dwg | 102.12K |
| 11 |  JB-T8013.1-1999定位衬套.SLDPRT | 109.57K |
| 12 | JB-T8045.3-1999快换钻套.SLDPRT | 105.94K |
| 13 | JB-T8045.5-1999钻套螺钉.SLDPRT | 93.76K |
| 14 | M14X1.5-N螺母.sldprt | 143.15K |
| 15 | M14X100螺杆.SLDPRT | 1.08M |
| 16 | M14X60螺杆.SLDPRT | 872.37K |
| 17 | M18X1.5-N螺母.sldprt | 144.54K |
| 18 | M6X25-C.sldprt | 191.32K |
| 19 | 削边销.SLDPRT | 68.21K |
| 20 | 削边销钉.SLDPRT | 90.22K |
| 21 | 压板.SLDPRT | 124.47K |
| 22 | 圆柱销4X20.sldprt | 106.26K |
| 23 | 垫圈-14.sldprt | 97.85K |
| 24 | 垫圈-18.sldprt | 97.43K |
| 25 | 夹具体.SLDPRT | 206.99K |
| 26 |  夹具装配图.SLDASM | 2.85M |
| 27 | 定位件.SLDPRT | 375.24K |
| 28 | 平垫-14.sldprt | 93.06K |
| 29 | 弹簧.SLDPRT | 652.66K |
| 30 | 滤油器体.sldprt | 117.24K |
| 31 | 钻模板.SLDPRT | 114.77K |
| 32 | 键6X20.sldprt | 93.41K |
