齿轮传动箱的粗铣左端面夹具设计及加工工艺规程含4张CAD图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小6.32M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。

齿轮传动箱的粗铣左端面夹具设计及加工工艺规程含4张CAD图
首页>图纸库>零部件模型>传动部件2025-07-14报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
6
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
齿轮传动箱的粗铣左端面夹具设计及加工工艺规程含4张CAD图图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小6.32M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
图纸ID ：401842
文件大小：6.32M
所需金币：500
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：dwg
软件版本：AutoCAD 2004
作者
将军
已分享: 份作品
作者头像
关注

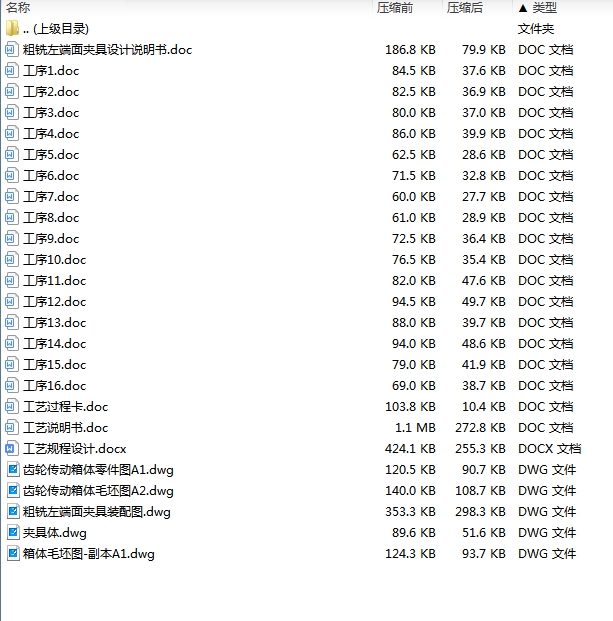

文件列表
#文件名称大小

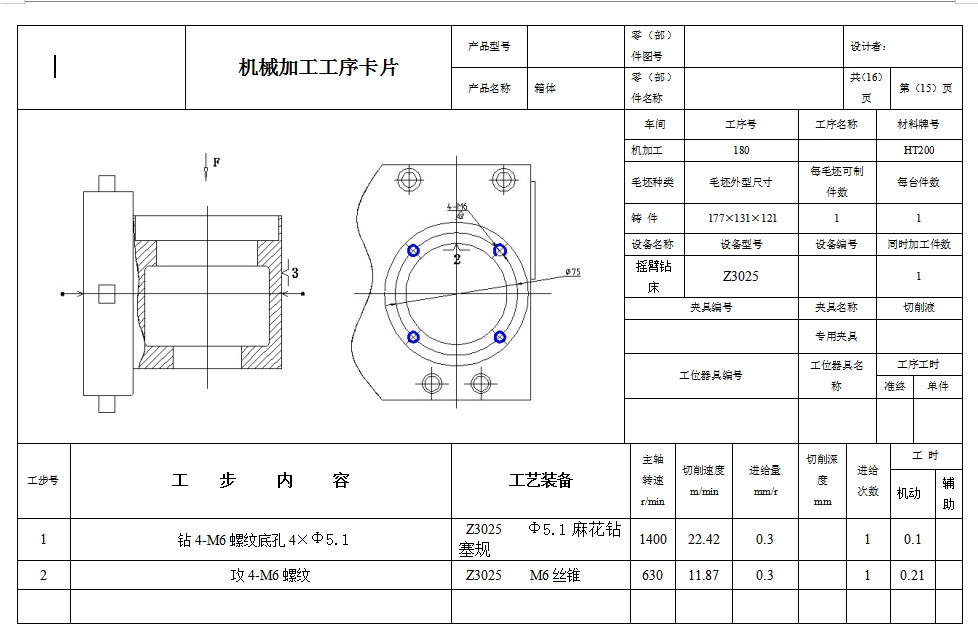

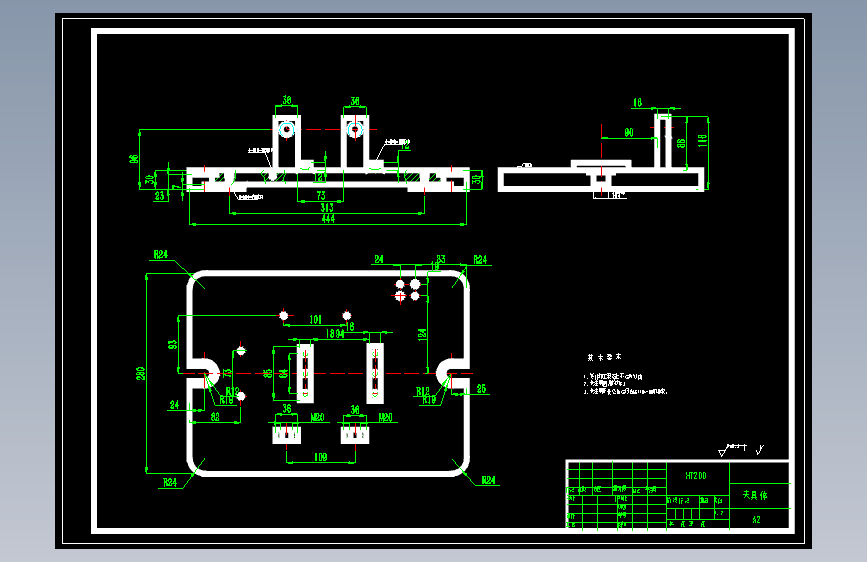

1软件图标14 夹具体.dwg82.54K

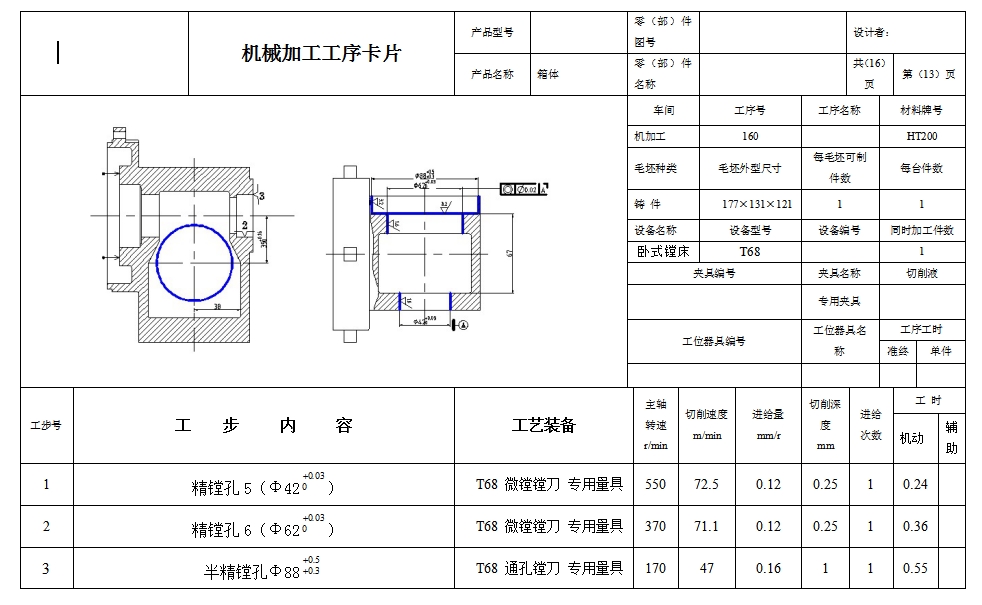

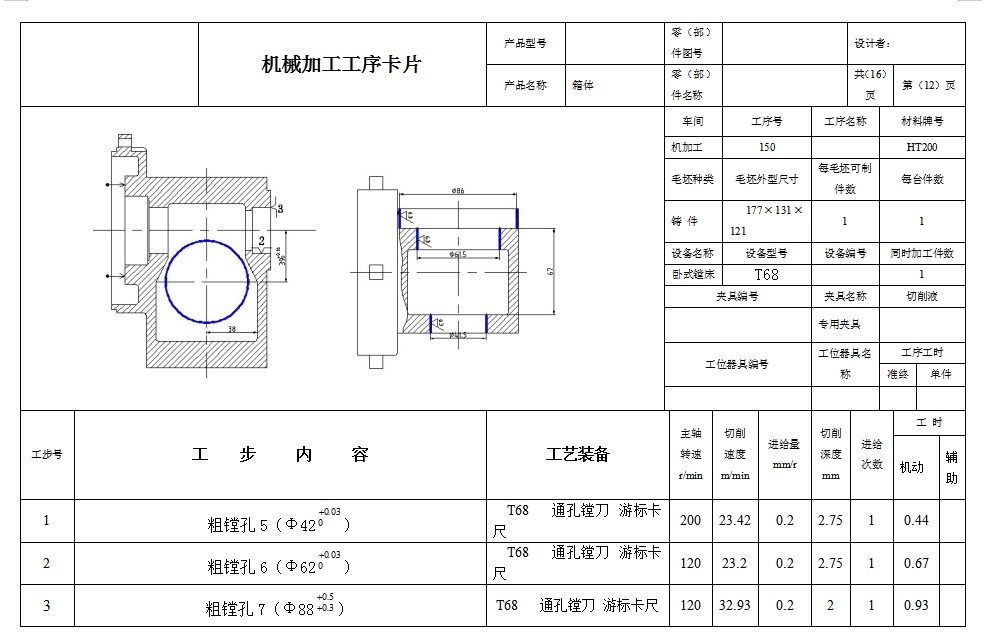

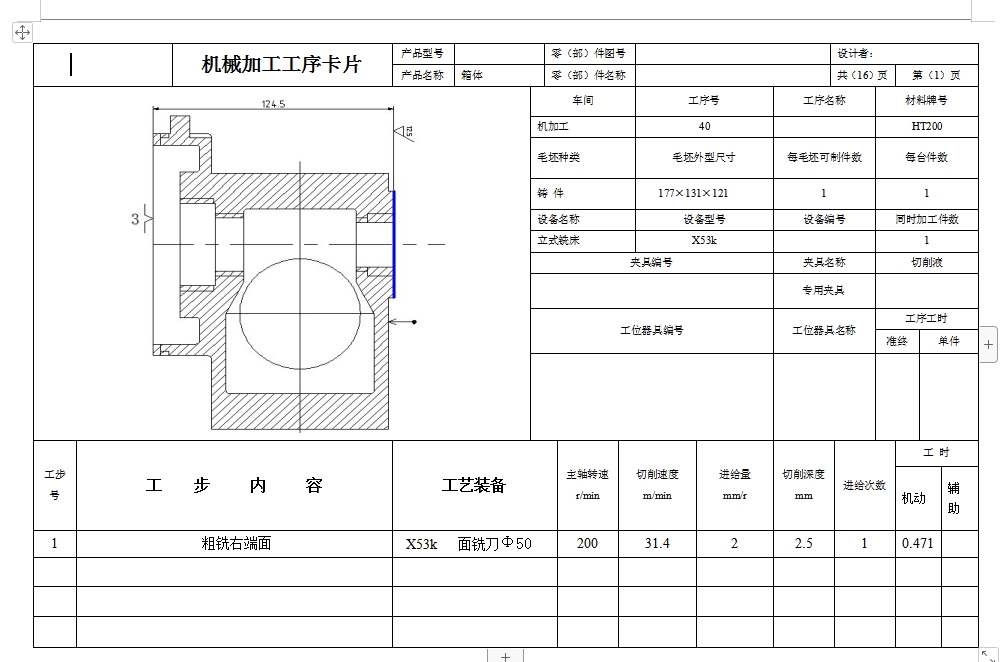

2软件图标28 工序1.doc84.50K
3软件图标28 工序10.doc76.50K
4软件图标28 工序11.doc82.00K
5软件图标28 工序12.doc94.50K
6软件图标28 工序13.doc88.00K
7软件图标28 工序14.doc94.00K
8软件图标28 工序15.doc79.00K
9软件图标28 工序16.doc69.00K
10软件图标28 工序2.doc82.50K
11软件图标28 工序3.doc80.00K
12软件图标28 工序4.doc86.00K
13软件图标28 工序5.doc62.50K
14软件图标28 工序6.doc71.50K
15软件图标28 工序7.doc60.00K
16软件图标28 工序8.doc61.00K
17软件图标28 工序9.doc72.50K

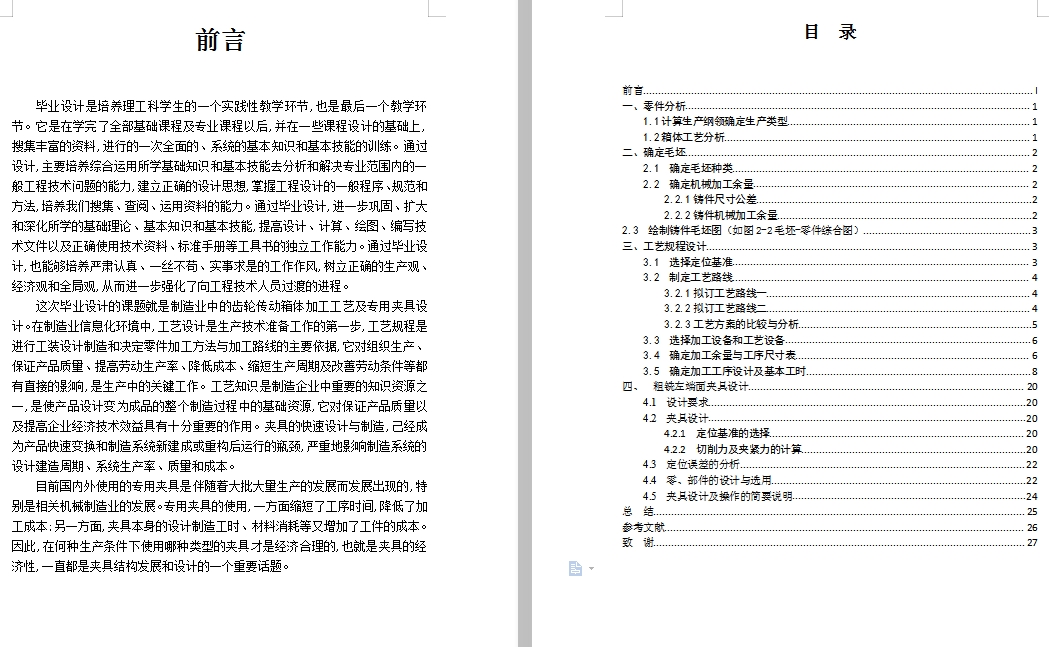

18软件图标17 工艺规程设计.docx424.08K
19软件图标28 工艺说明书.doc1.10M

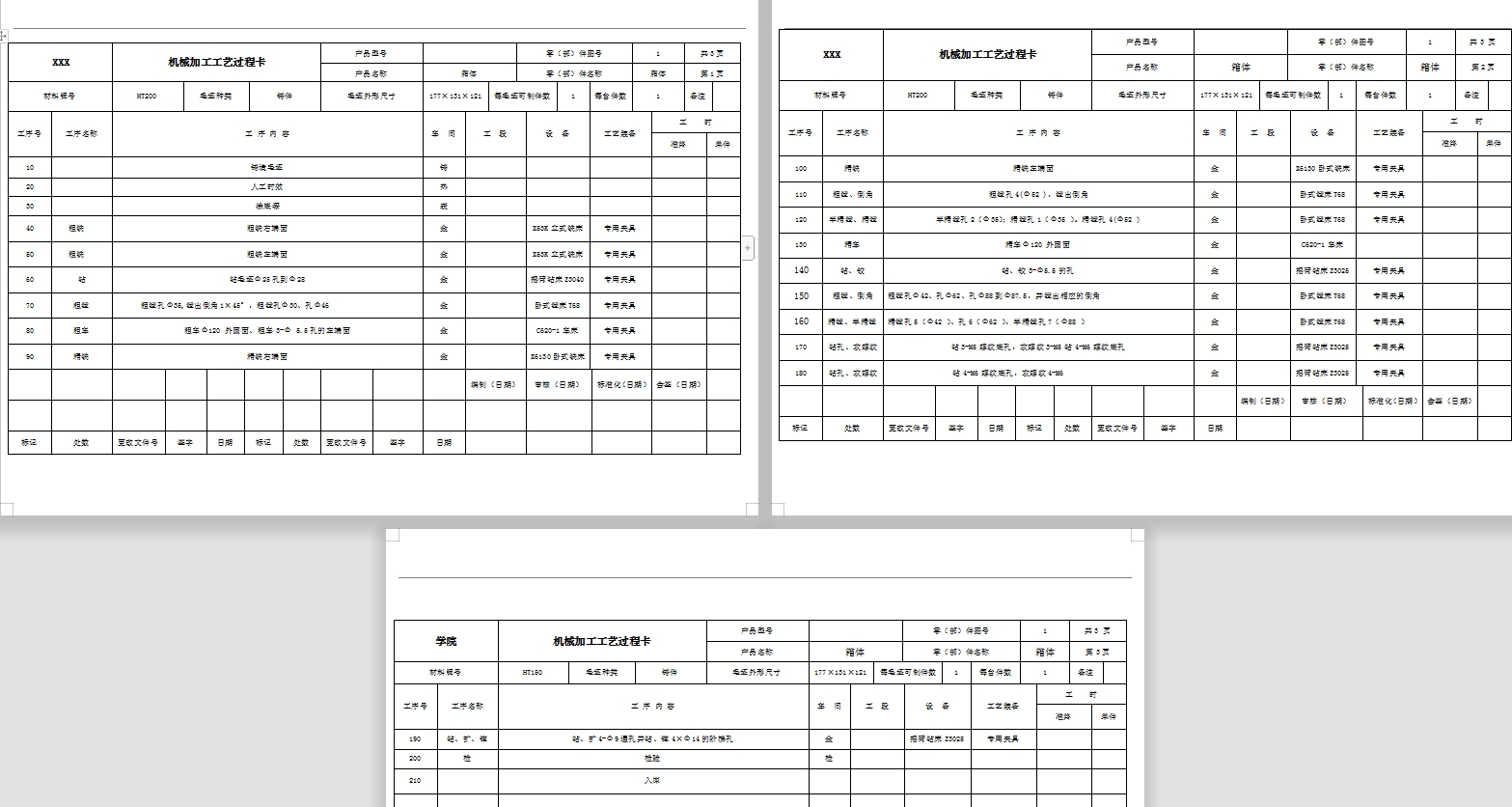

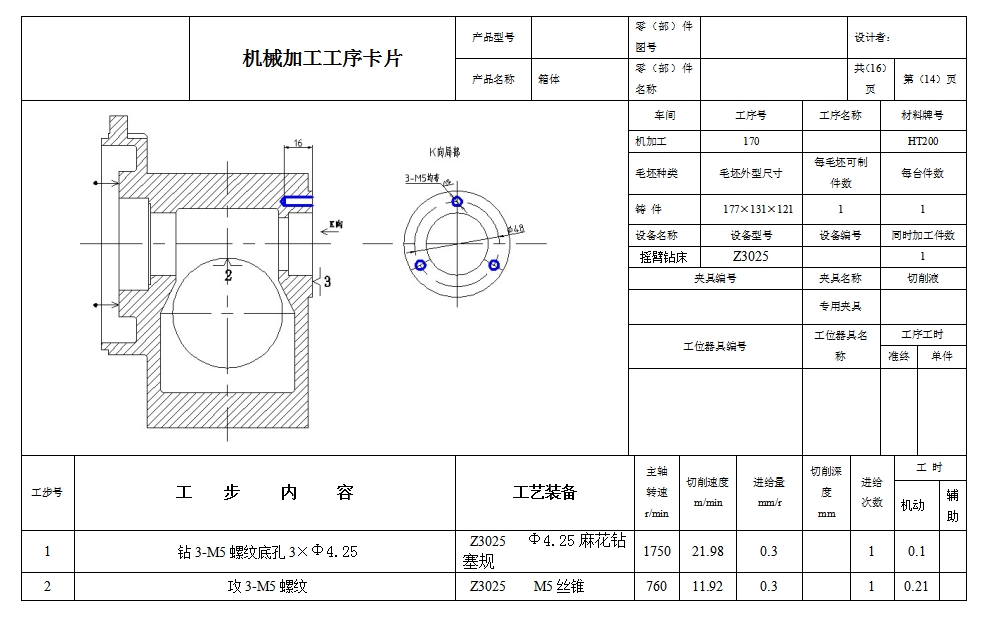

20软件图标28 工艺过程卡.doc103.81K
21软件图标14 箱体毛坯图-副本A1.dwg124.35K

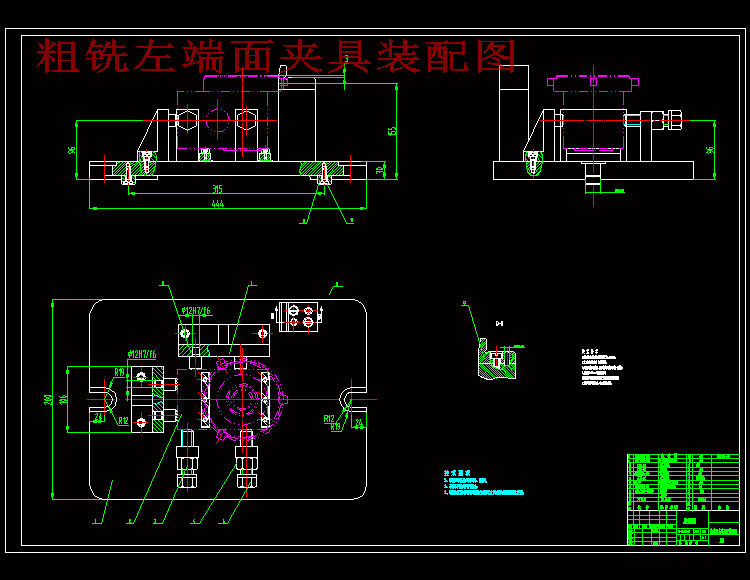

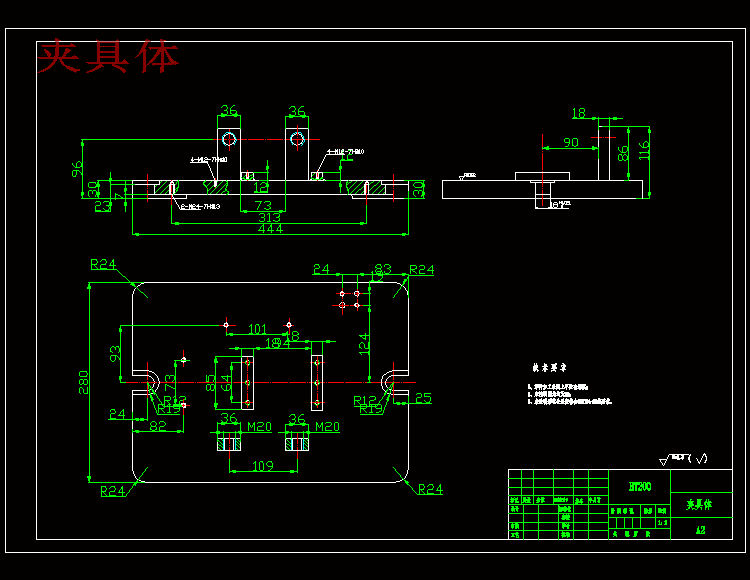

22软件图标14 粗铣左端面夹具装配图.dwg212.89K

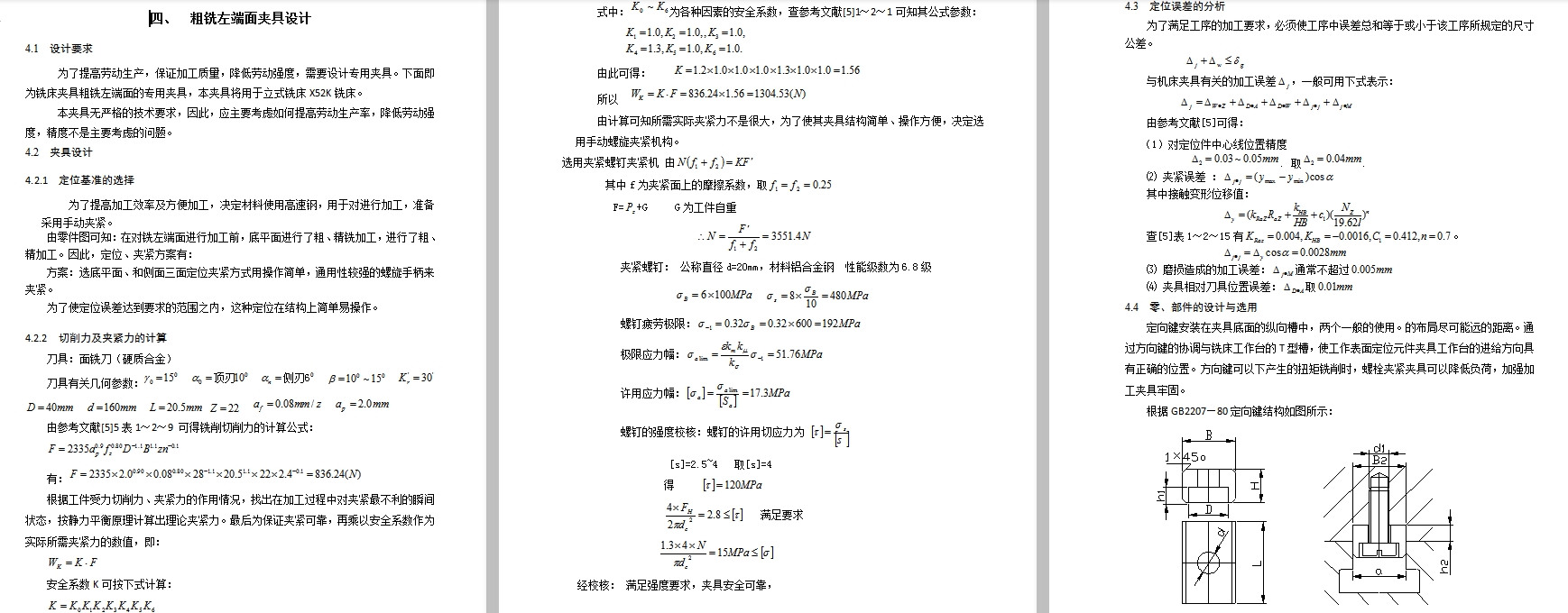

23软件图标28 粗铣左端面夹具设计说明书.doc186.85K
24软件图标14 齿轮传动箱体毛坯图A2.dwg139.96K

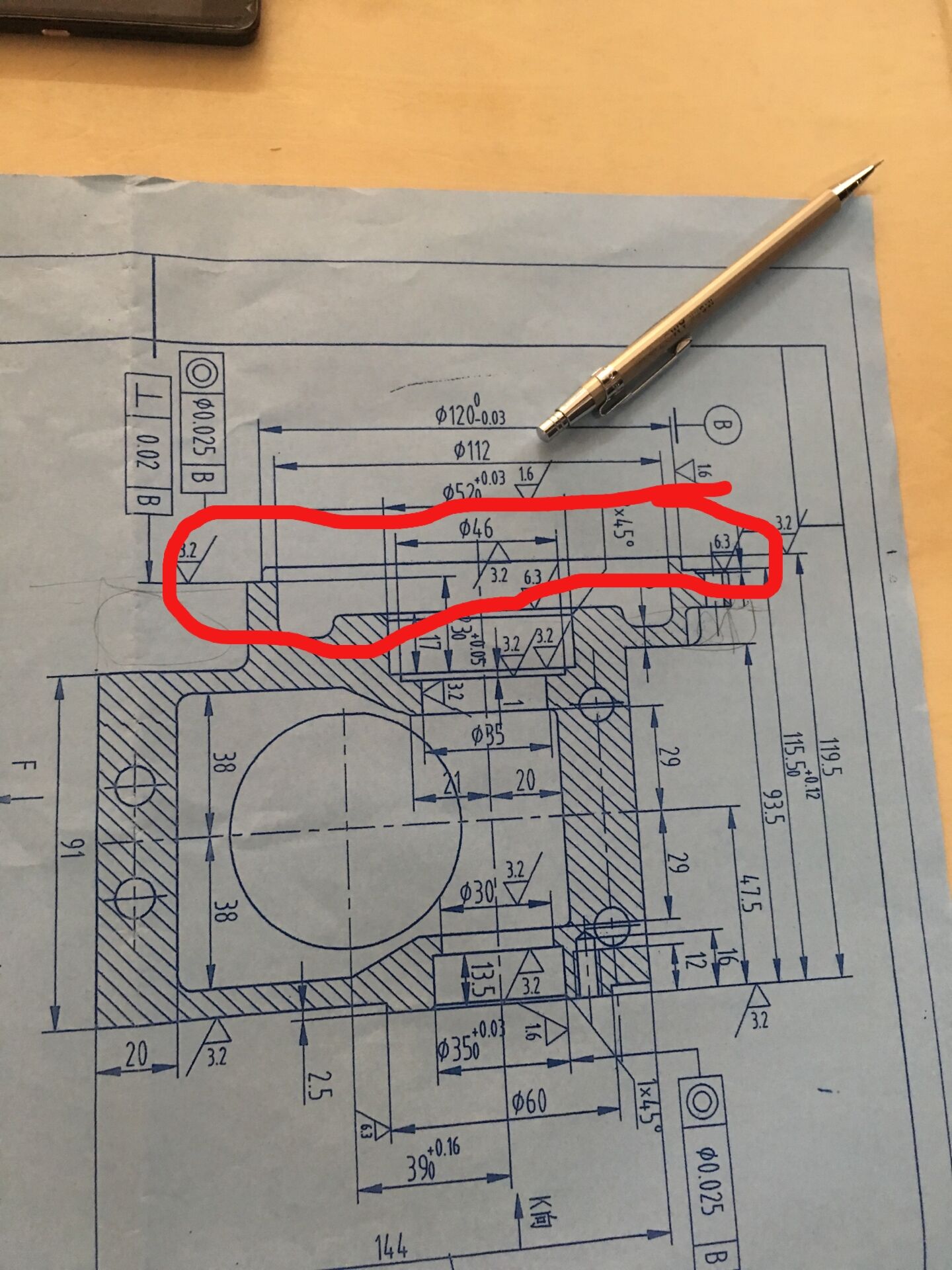

25软件图标14 齿轮传动箱体零件图A1.dwg120.53K
26软件图标28 文件清单.txt3.96K
