专用铣床液压系统及PLC设计
图纸描述

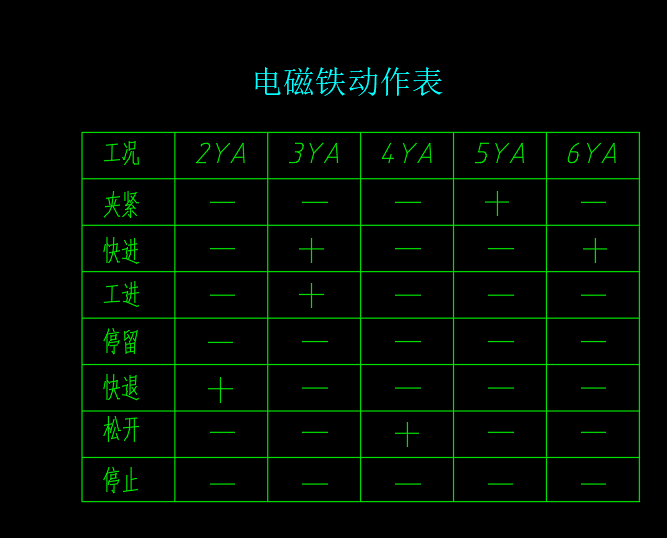

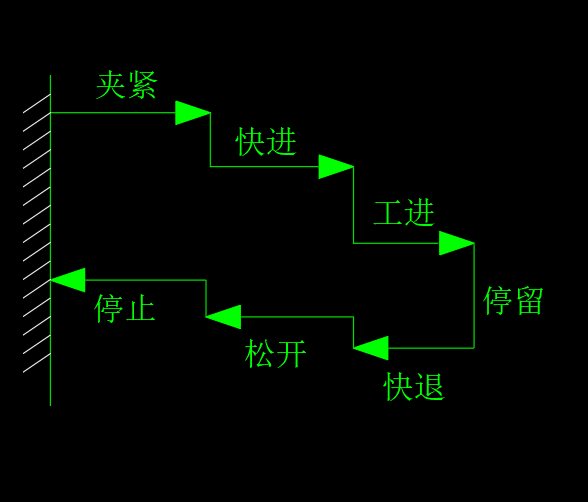

1.工作负载：20500N 自重：26000N 2.设置专机快进、快退速度（4.8）m/min，负载（20.5）KN，加减速时间（2）s，快进行程（400）mm，压力损失(0.3)Mpa。工进行程（20）mm，速度（8.4-17）mm/s，压力损失(0.3 )Mpa。夹紧力(20000)N。工作台行程（450）（200-800）mm。 3.设计液压系统动作循环。 设置夹紧－－快进－－工作进给－－停留－－快退－－松开－－停止的自动工作循环 4.采用（定量泵蓄能器增速 ）作为液压动力源；系统压力减压作为夹紧液压力。使用背压为保证工进平稳。
下载需要500金币
立即下载 收藏
图纸信息
作者
螺丝小旋风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

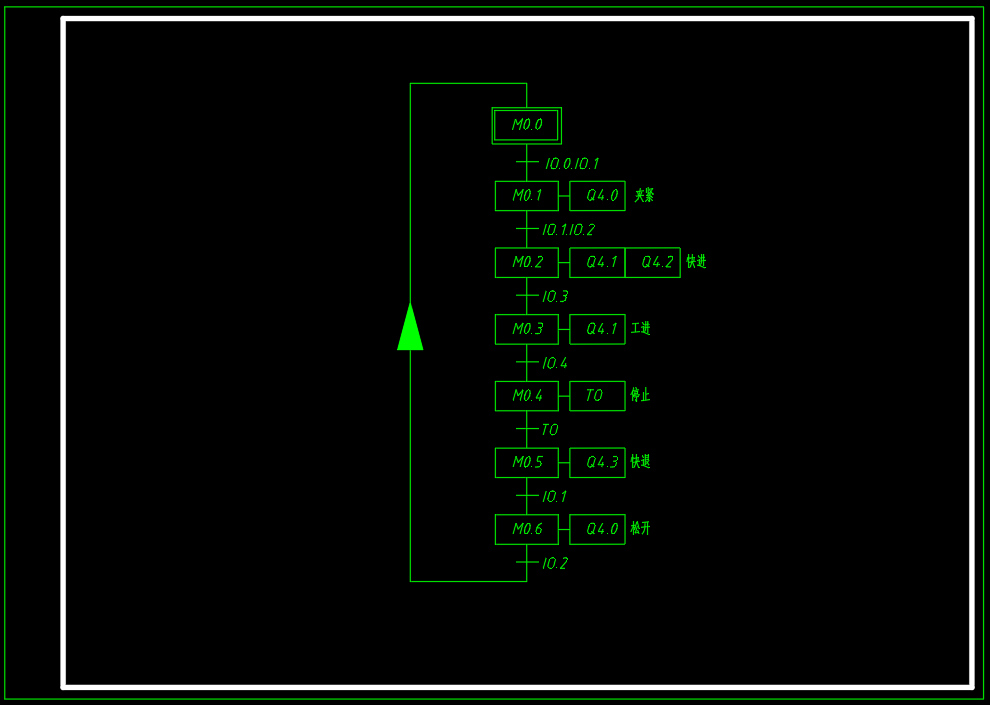

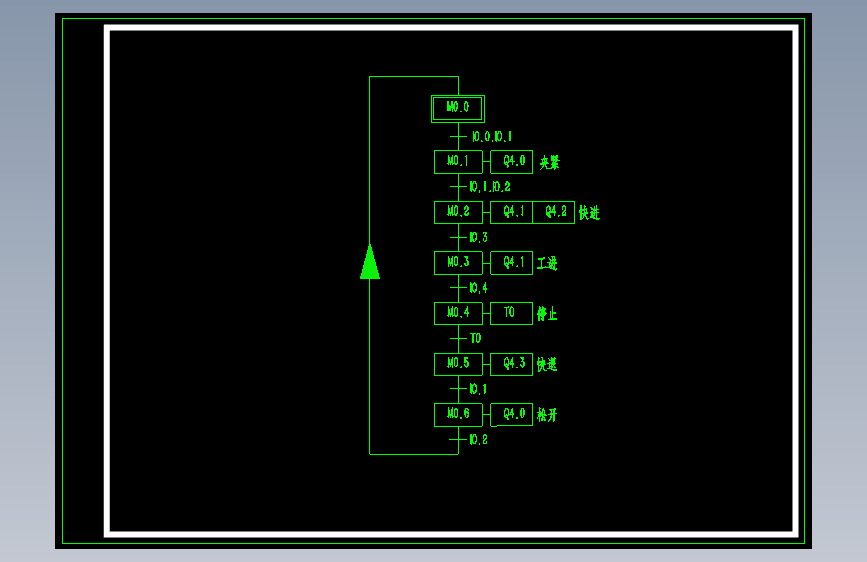

| 1 |  PLC顺序功能表-A3.dwg | 114.39K |

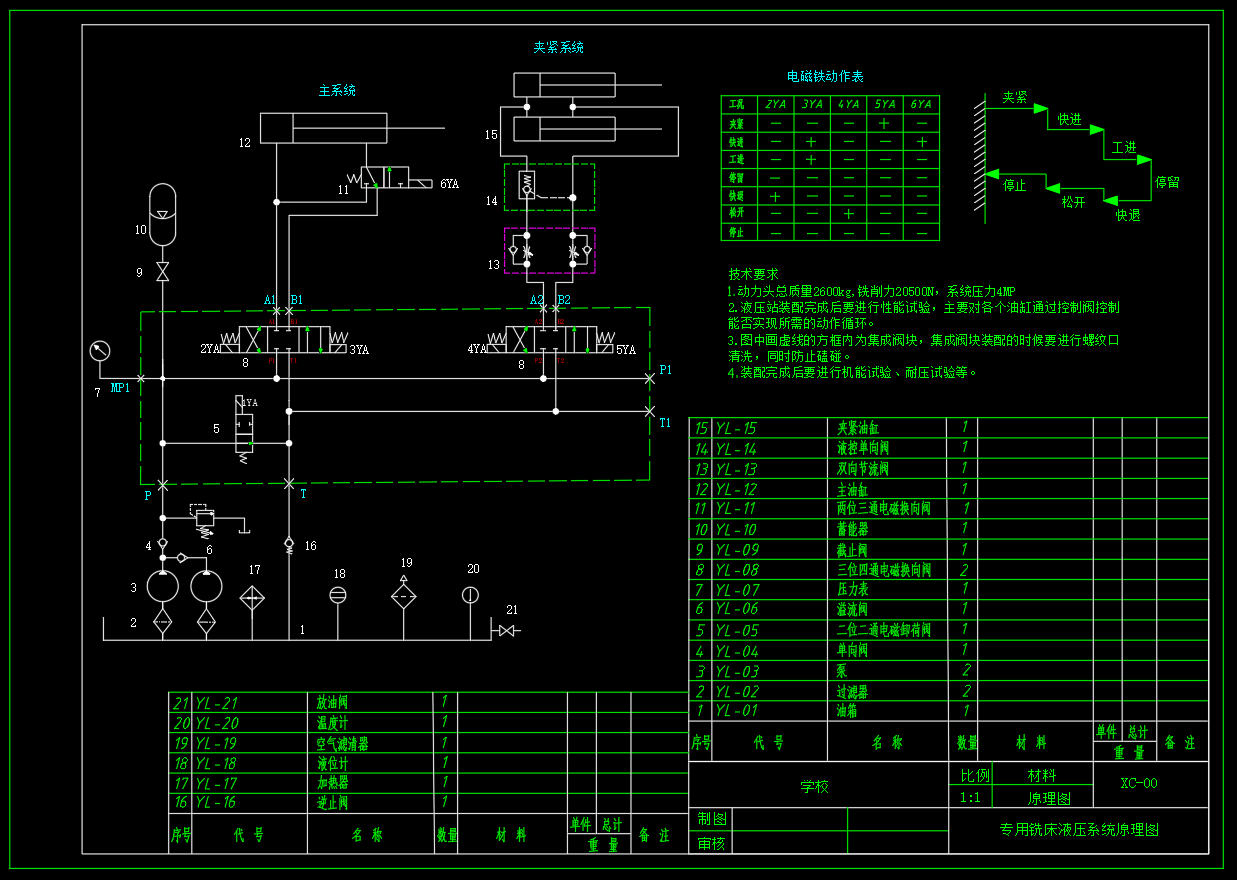

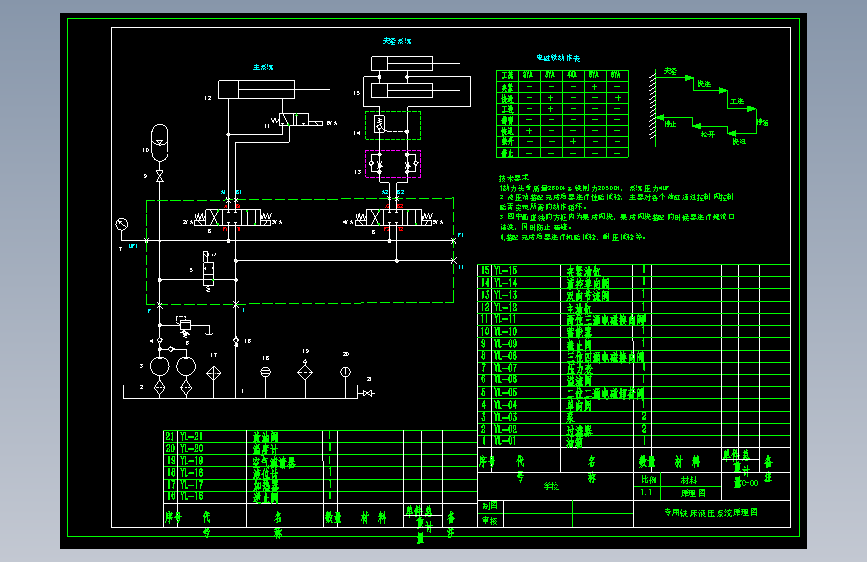

| 2 | 一种专用铣床液压系统设计-A3.dwg | 152.17K |

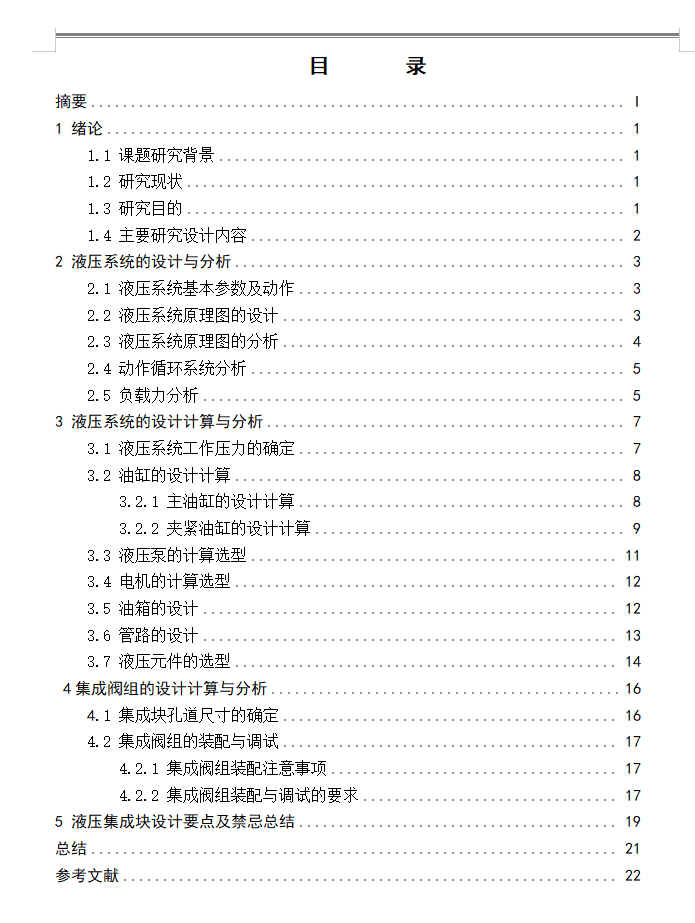

| 3 |  卧式钻床液压系统设计说明书.doc | 836.66K |
