油泵法兰气密性检查设备 设计思路：双工位的气密性检测机，对燃油泵的法兰密封性能进行检测，判断是否有漏气，设备自动检测，检测原理：把需要检测的法兰工件放在固定底座上，底座有进气孔，法兰与底座接触面有密封圈密封，法兰出油口由气缸压紧密封，当人工放置好法兰工件后，启动设备，自动进行检测，如果密封良好则判断为合格产品，设备安装触摸屏，报警灯。 油泵法兰气密性检查设备结构介绍：主体机架部分、安全防护栏、法兰固定底座、气缸压紧机构、法兰密封组件、密封管路、气压检测元件和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，

法兰气密性检测设备
首页>图纸库>机械设备>非标设备2026-02-09报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
11
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

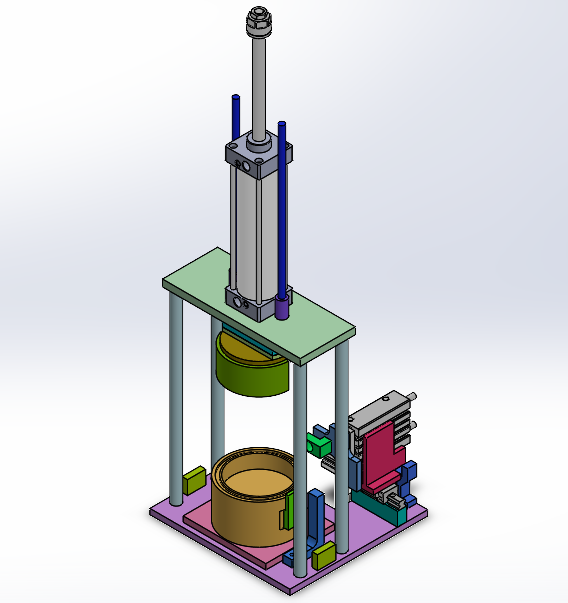

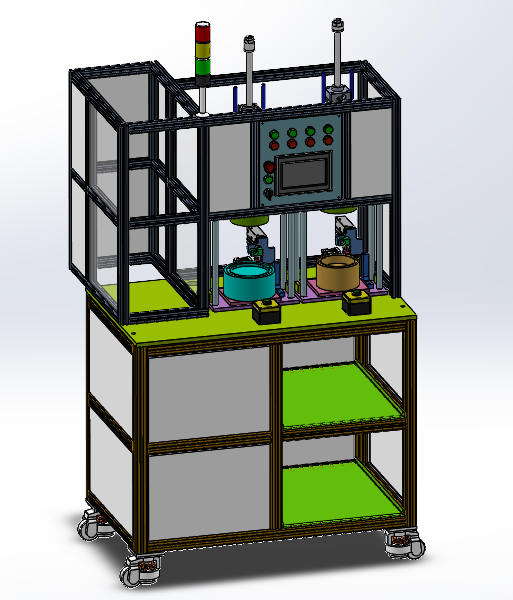

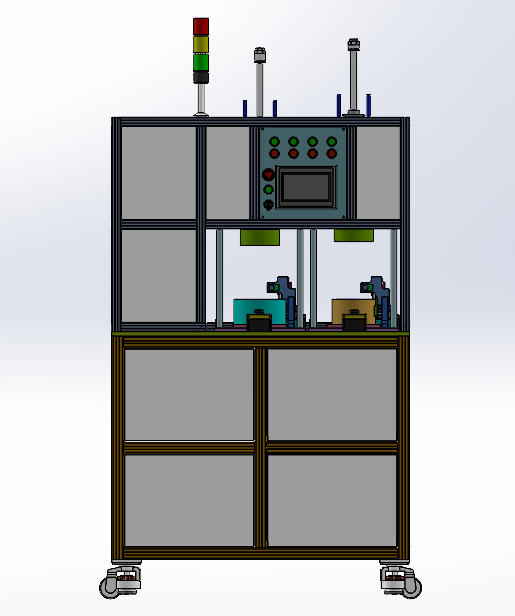

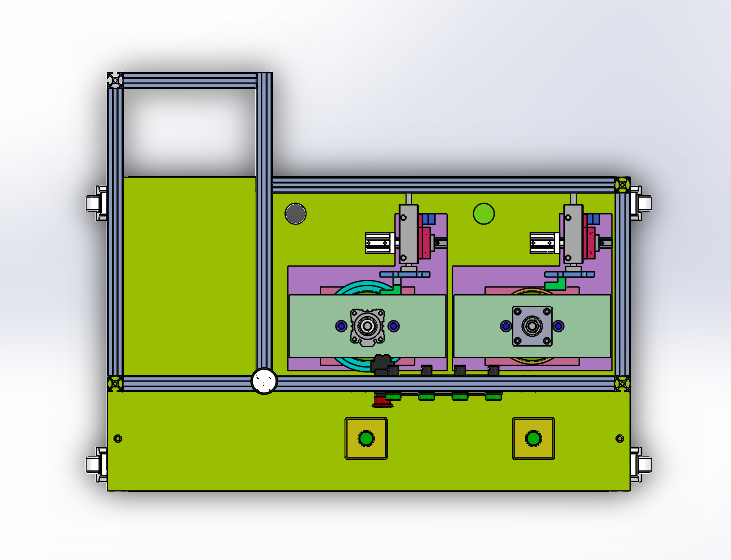

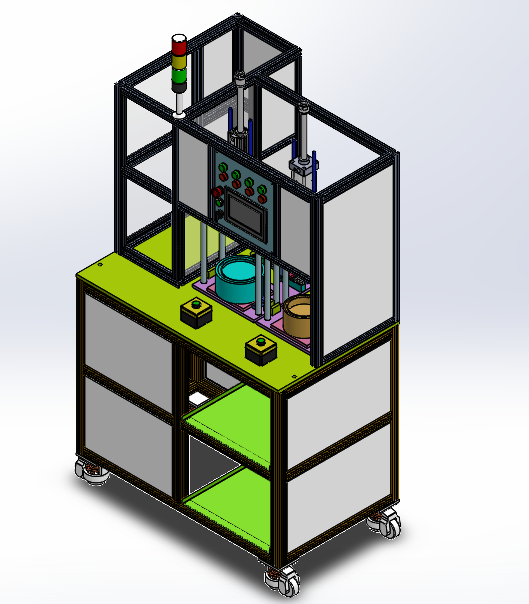

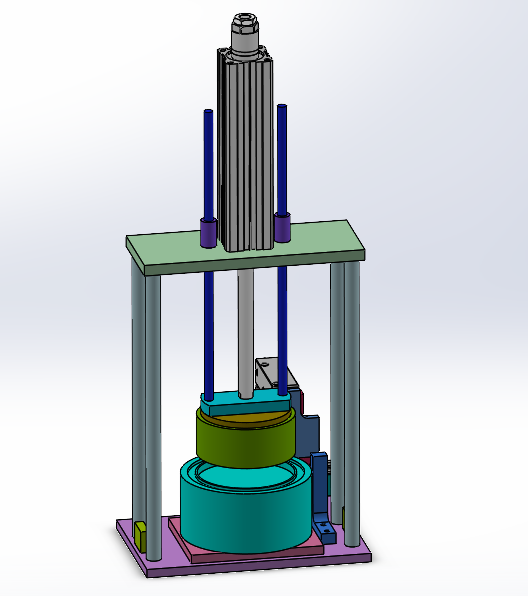

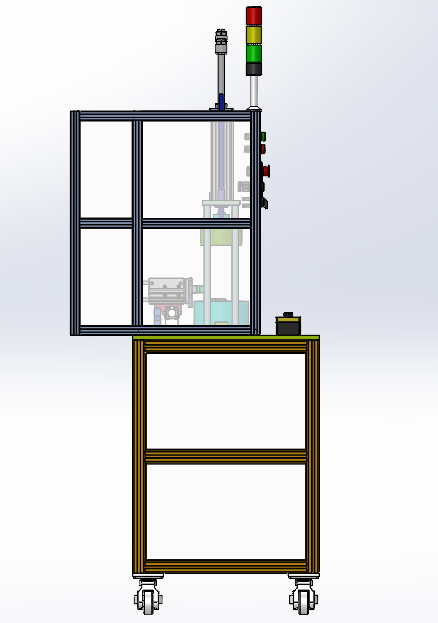

油泵法兰气密性检查设备 设计思路：双工位的气密性检测机，对燃油泵的法兰密封性能进行检测，判断是否有漏气，设备自动检测，检测原理：把需要检测的法兰工件放在固定底座上，底座有进气孔，法兰与底座接触面有密封圈密封，法兰出油口由气缸压紧密封，当人工放置好法兰工件后，启动设备，自动进行检测，如果密封良好则判断为合格产品，设备安装触摸屏，报警灯。 油泵法兰气密性检查设备结构介绍：主体机架部分、安全防护栏、法兰固定底座、气缸压紧机构、法兰密封组件、密封管路、气压检测元件和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，
下载需要770金币
立即下载 收藏
图纸信息
图纸ID ：400559
文件大小：18.62M
所需金币：770
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,stp
软件版本：SOLIDWORKS 2020
作者
WX_202956
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 22指示灯红.SLDPRT168.13K
2软件图标3 FL-QMJC-001.SLDPRT4.44M
3软件图标3 FL-QMJC-002.SLDPRT82.12K
4软件图标4 FL-QMJC-003.SLDASM938.76K
5软件图标4 FL-QMJC-004.SLDASM1019.23K
6软件图标3 FL-QMJC-005.SLDPRT2.68M
7软件图标3 FL-QMJC-006.SLDPRT61.93K
8软件图标3 FL-QMJC-007.SLDPRT121.93K
9软件图标3 FL-QMJC-008.SLDPRT52.49K
10软件图标3 FL-QMJC-009.SLDPRT145.20K
11软件图标3 FL-QMJC-010.SLDPRT40.20K
12软件图标3 FL-QMJC-011.SLDPRT131.05K
13软件图标3 FL-QMJC-012.SLDPRT49.50K
14软件图标3 FL-QMJC-013.SLDPRT77.23K
15软件图标3 FL-QMJC-014.SLDPRT80.79K
16软件图标3 FL-QMJC-015.SLDPRT68.64K
17软件图标3 FL-QMJC-016.SLDPRT77.88K
18软件图标3 FL-QMJC-017.SLDPRT52.94K
19软件图标3 FL-QMJC-018.SLDPRT56.00K
20软件图标3 FL-QMJC-019.SLDPRT64.51K
21软件图标3 FL-QMJC-020.SLDPRT90.99K
22软件图标3 FL-QMJC-021.SLDPRT71.30K
23软件图标3 FL-QMJC-022.SLDPRT64.23K
24软件图标3 FL-QMJC-023.SLDPRT48.55K
25软件图标3 FL-QMJC-024.SLDPRT47.09K
26软件图标3 FL-QMJC-025.SLDPRT116.40K
27软件图标3 FL-QMJC-026.SLDPRT119.82K
28软件图标3 FL-QMJC-027.SLDPRT84.95K
29软件图标3 FL-QMJC-028.SLDPRT52.75K
30软件图标3 FL-QMJC-029.SLDPRT492.37K
31软件图标3 FL-QMJC-030.SLDPRT103.01K
32软件图标3 FL-QMJC-031.SLDPRT173.47K
33软件图标3 FL-QMJC-032.SLDPRT93.98K
34软件图标3 FL-QMJC-033.SLDPRT118.14K
35软件图标3 LMFxxUULMFxxLUU直线轴承.SLDPRT194.00K
36软件图标4 LSH15F1N1X100S20AN-M4.SLDASM129.59K
37软件图标9 LSH15F1N1X100S20AN-M4.stp401.29K
38软件图标3 _LSH15BK-F1N-N-A-M4.SLDPRT92.56K
39软件图标3 _LSH15RLX100-S20-N-D.SLDPRT78.26K
40软件图标3 _SC-63-M16x1.510-A_Nut.SLDPRT27.41K
41软件图标3 _SCJ-63-M16x1.5-Nut.SLDPRT25.25K
42软件图标3 _SCJ-63x200-10-S10_r.SLDPRT25.73K
43软件图标3 _SCJ63X200_c.SLDPRT47.86K
44软件图标3 _SDAS-25x1515_b.SLDPRT80.51K
45软件图标3 _SDAS-25x1515_r.SLDPRT22.96K
46软件图标3 _TC-L-20x7575_b.SLDPRT85.84K
47软件图标3 _TCL-20x75-0_75fp.SLDPRT29.21K
48软件图标3 三色灯.SLDPRT114.78K
49软件图标3 启动按钮盒.SLDPRT145.74K
50软件图标3 急停开关.1.1.1.SLDPRT367.31K
51软件图标3 按钮-启动-带指示灯.11.1.1.SLDPRT167.23K
52软件图标4 油泵法兰气密性检测设备.SLDASM2.72M
53软件图标3 触摸屏.SLDPRT97.00K
54软件图标3 22指示灯绿.1.SLDPRT192.93K
55软件图标4 ACQJ50x200-20S_00___.SLDASM221.99K
56软件图标9 ACQJ50x200-20S_00___.stp569.24K
57软件图标3 _ACQJ-50x20_stoper.SLDPRT26.61K
58软件图标3 _ACQJ50_Ad_Nut.SLDPRT25.76K
59软件图标3 _ACQJS-50x200-P_b.SLDPRT86.25K
60软件图标3 _ACQJS-50x20020_r0.SLDPRT22.63K
61软件图标4 SCJ63x200-10S_0010___.SLDASM186.97K
62软件图标9 SCJ63x200-10S_0010___.stp405.11K
63软件图标3 _SC-63-M16x1.510-A_Nut.SLDPRT27.48K
64软件图标3 _SCJ-63-M16x1.5-Nut.SLDPRT25.09K
65软件图标3 _SCJ-63x200-10-S10_r.SLDPRT25.52K
66软件图标3 _SCJ63X200_c.SLDPRT47.93K
67软件图标4 SDA25x15S_0___.SLDASM189.27K
68软件图标9 SDA25x15S_0___.stp441.73K
69软件图标3 _SDAS-25x1515_b.SLDPRT81.73K
70软件图标3 _SDAS-25x1515_r.SLDPRT22.63K
71软件图标4 TCL20x75S_0__.SLDASM200.12K
72软件图标9 TCL20x75S_0__.stp551.22K
73软件图标3 _TC-L-20x7575_b.SLDPRT85.14K
74软件图标3 _TCL-20x75-0_75fp.SLDPRT29.78K
75软件图标3 按钮-选择-无指示灯.11.SLDPRT159.96K
76软件图标4 E-CXA01-100-NJ.SLDASM246.53K
77软件图标3 _E-CXA01-100-NJ_001.SLDPRT23.39K
78软件图标3 _E-CXA01-100-NJ_002.SLDPRT43.48K
79软件图标3 _E-CXA01-100-NJ_003.SLDPRT68.83K
80软件图标3 _E-CXA01-100-NJ_004.SLDPRT26.45K
81软件图标17 油泵法兰气密性检查设备.docx11.19K
