润滑油-水U型管换热器设计含4张CAD图图纸下载,该图纸类型属于机械设备、化工设备图纸,图纸大小2.46M,图纸格式为dwg,图纸软件为AutoCAD 2018,可供设计参考。
润滑油-水U型管换热器设计含4张CAD图
图纸描述
润滑油-水U型管换热器设计含4张CAD图图纸下载,该图纸类型属于机械设备、化工设备图纸,图纸大小2.46M,图纸格式为dwg,图纸软件为AutoCAD 2018,可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
冶金人
已分享: 份作品

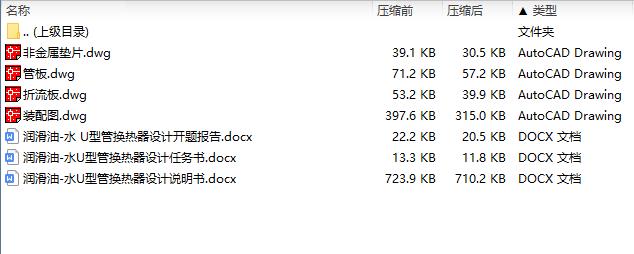

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

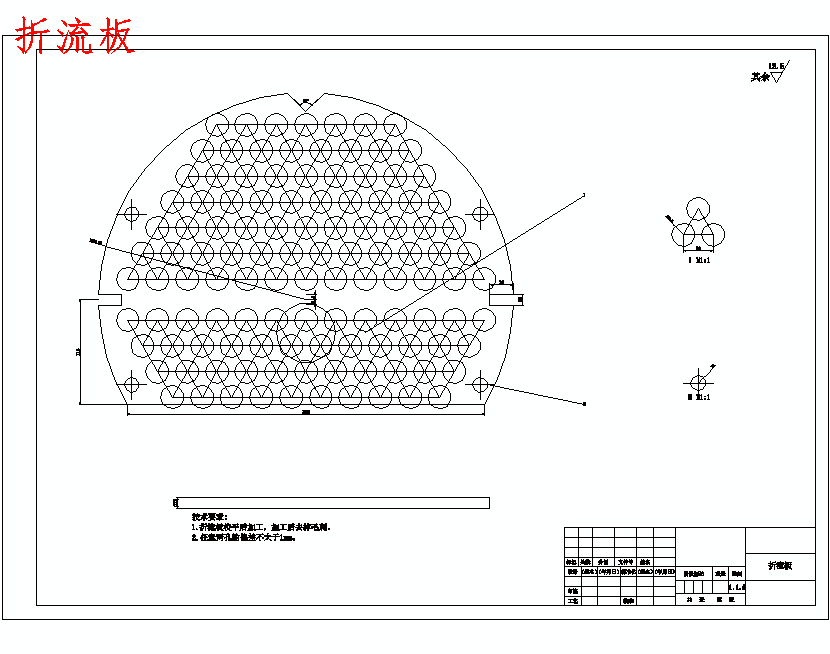

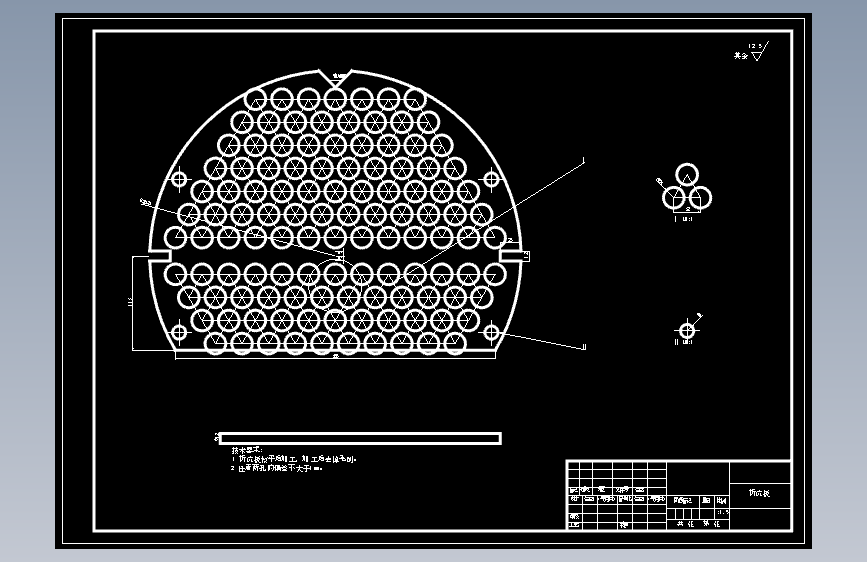

| 1 |  折流板.dwg | 53.15K |
| 2 |  润滑油-水U型管换热器设计任务书.docx | 13.33K |
| 3 | 润滑油-水U型管换热器设计开题报告.docx | 22.18K |

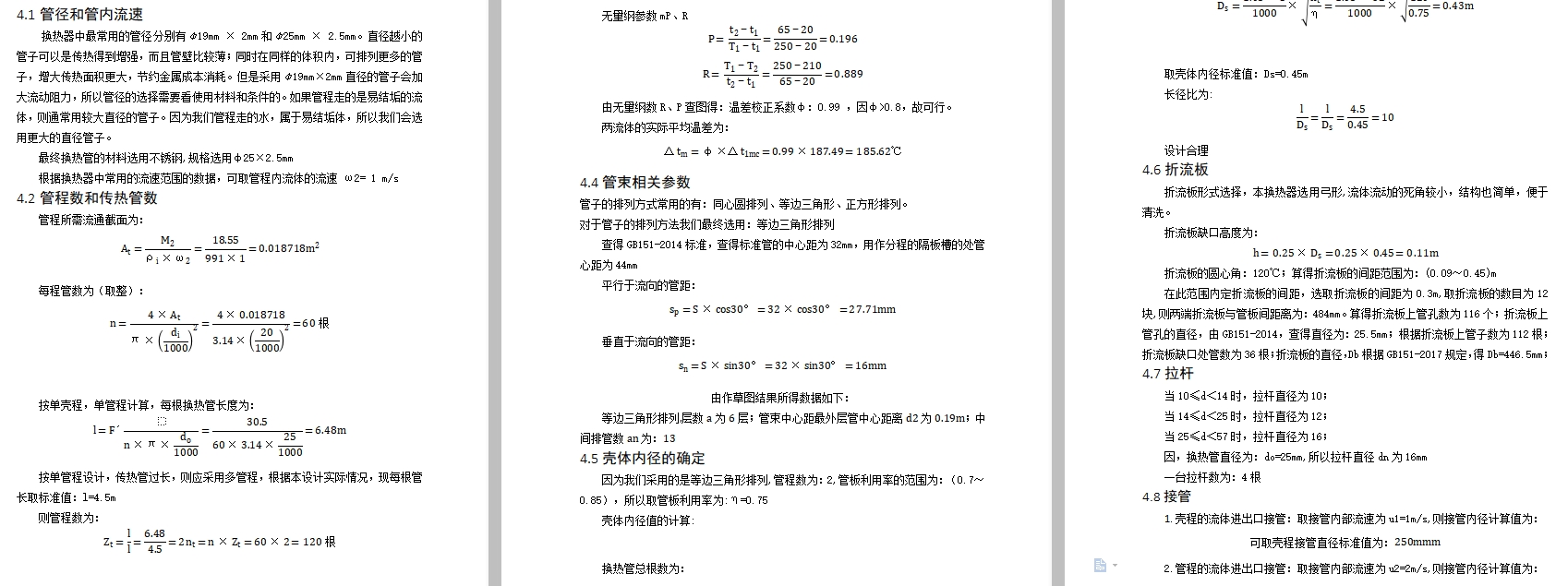

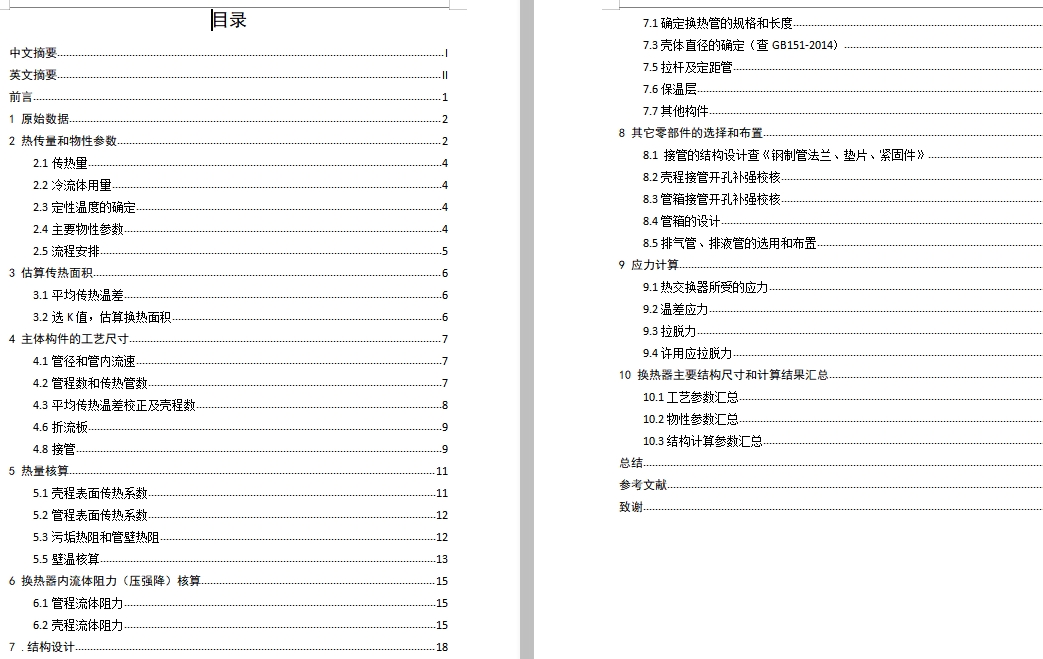

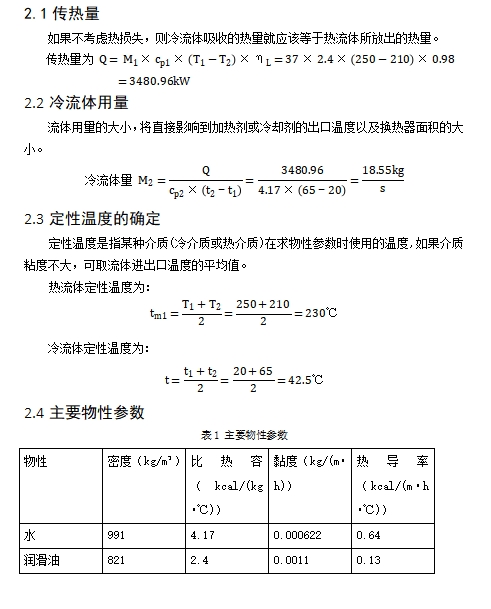

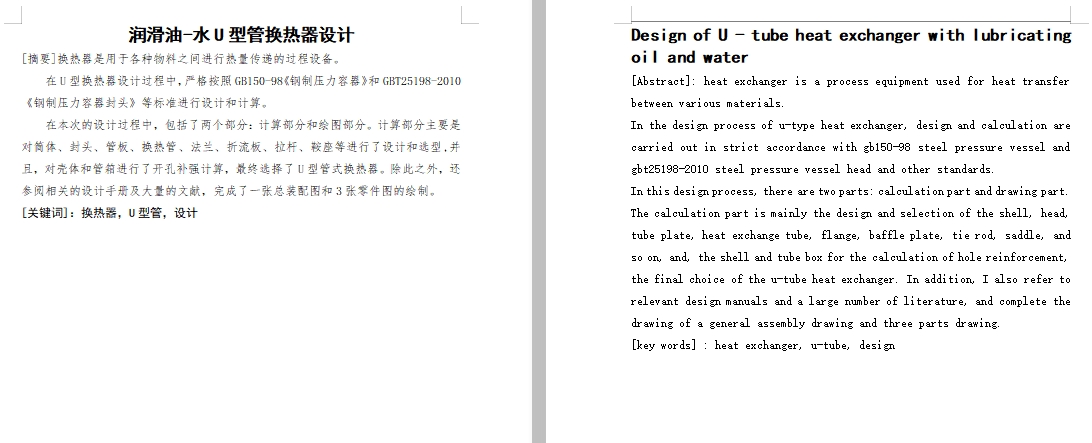

| 4 | 润滑油-水U型管换热器设计说明书.docx | 723.93K |

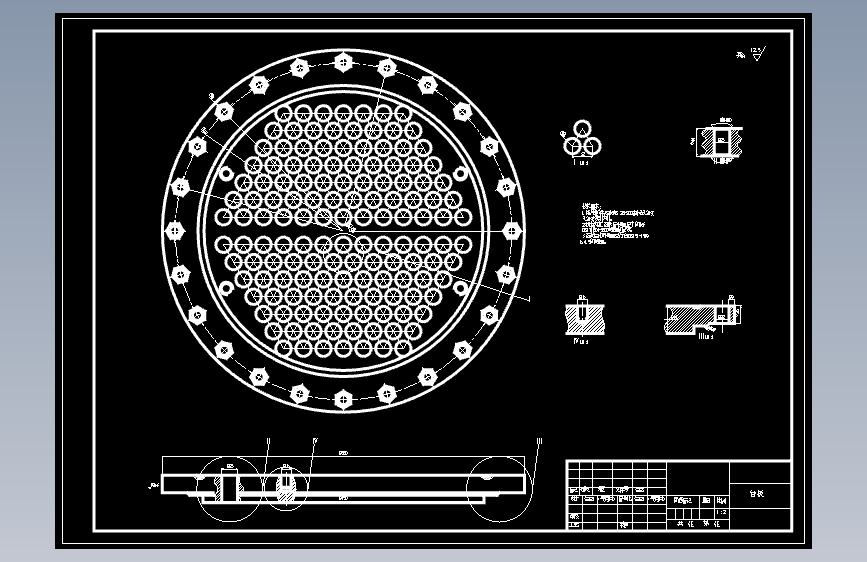

| 5 | 管板.dwg | 71.22K |

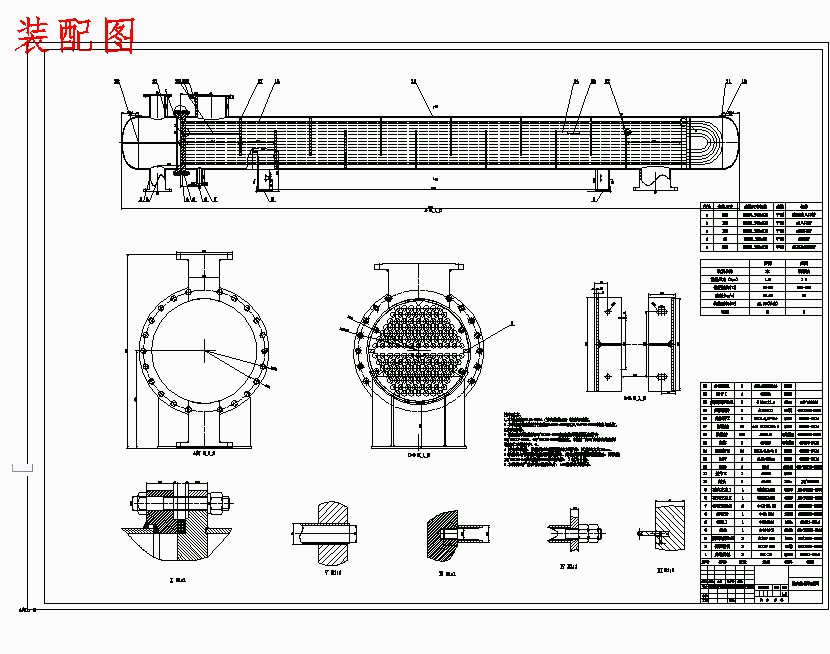

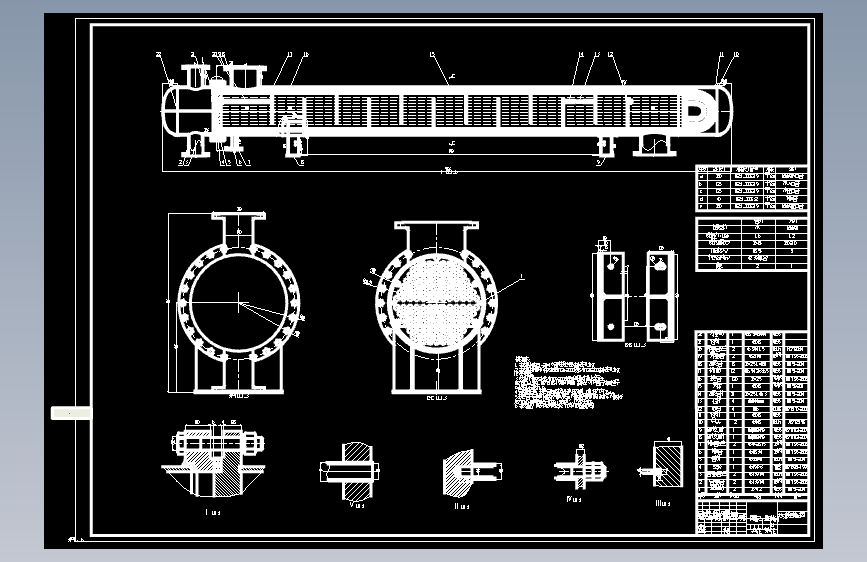

| 6 | 装配图.dwg | 397.60K |

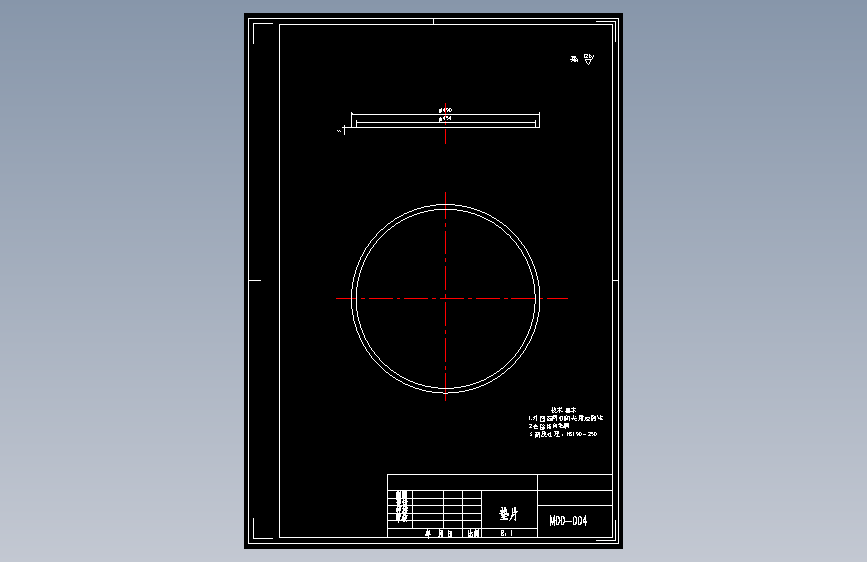

| 7 | 非金属垫片.dwg | 39.11K |
| 8 |  文件清单.txt | 2.75K |
