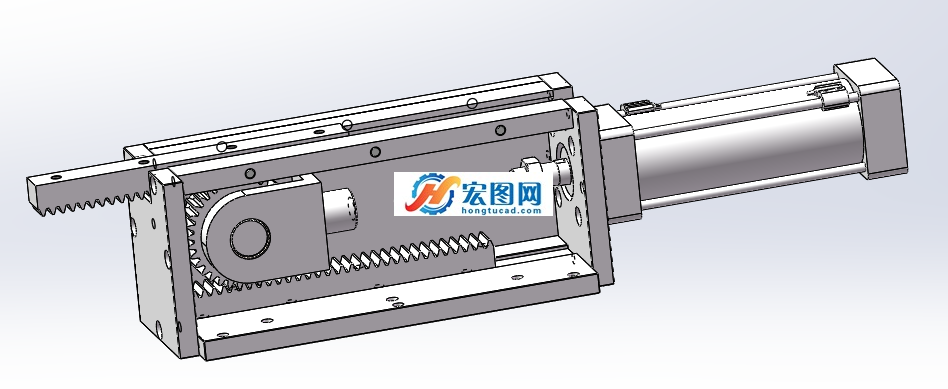

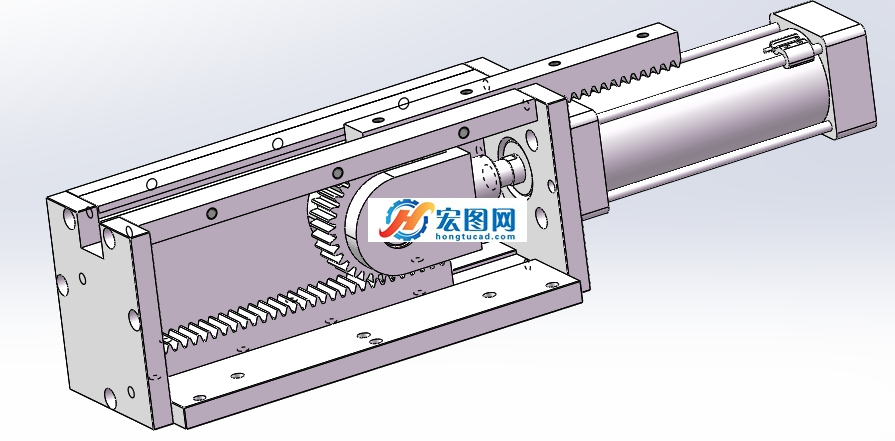

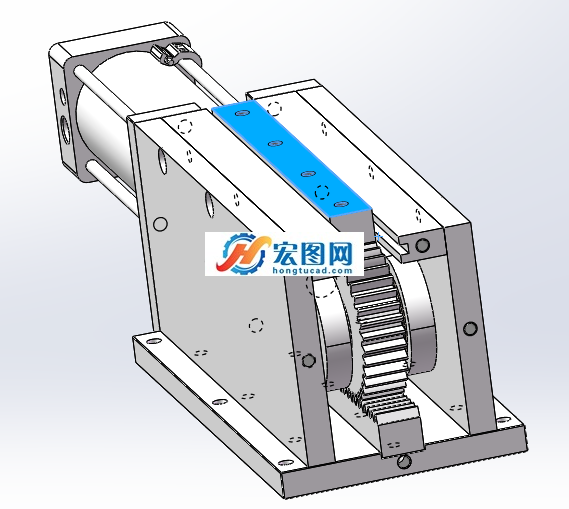

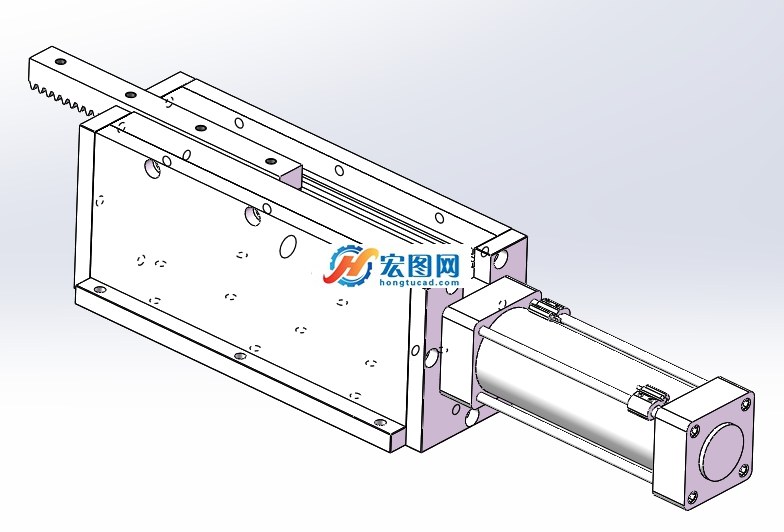

当空间狭小无法放下很长行程气缸的时候，可以采用气缸行程倍增机构，本机构已经在正常使用，本机构采用150mm行程的气缸，经过本机构后行程倍增到300mm，本机构位移缺点是由于行程倍增，机构前进后退的速度也会被增倍，本机构设计安装方便，维修便捷
气缸行程倍增机构
图纸描述
当空间狭小无法放下很长行程气缸的时候，可以采用气缸行程倍增机构，本机构已经在正常使用，本机构采用150mm行程的气缸，经过本机构后行程倍增到300mm，本机构位移缺点是由于行程倍增，机构前进后退的速度也会被增倍，本机构设计安装方便，维修便捷
下载需要70金币 推广可免费下载
立即下载 收藏
图纸信息
作者
桔梗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20220903-083324-50571.step | 3.34MB |
